Merkmale und technische Daten
1.5 BETRIEBSMODALITÄT
Der Next-R Warmlufterzeuger kann in zwei Leistungsstufen (Maximum und
Minimum) betrieben werden, wobei die Gebläsedrehzahl konstant bleibt.
Zur Auswahl der Leistungsstufe ist es notwendig, mit einem geeigneten
Steuergerät (Absatz 1.6 S. 22 ) zu arbeiten.
Die OTRG005 Temperaturregler, der OCDS008 digitale Thermostat mit Zeit-
schaltuhr und die OSWR000 Genius Fernsteuerungssoftware ermöglichen
die automatische Verwaltung der beiden Leistungsstufen.
Bei verschiedenen Arten von Steuergeräten (OCDS012, OCTR000 oder ex-
terne Freigabe) ist es notwendig, die Leistungsstufen durch Öffnen oder
Schließen des Kontaktes 27 zu steuern (Abbildungen 1.14 S. 20 und
1.15 S. 21 ). Im Detail:
Kontakt 27 geschlossen: maximale Leistung Betrieb
▶
Kontakt 27 geöffnet: niedrigere Leistung Betrieb
▶
1.6

STEUERUNG

1.6.1
Regelung
Die Funktion der Einheit ist nur gewährleistet, wenn es an einer dieser Kon-
trolleinrichtungen angeschlossen ist:
1� OCDS012 1-Taste-Basissteuerung
2� OCTR000 2-Tasten-Basissteuerung
3� OTRG005 Temperaturregler
4� OCDS008 digitaler Thermostat mit Zeitschaltuhr (nur kombiniert mit
OTRG005 Temperaturregler)
5� OSWR000 Genius Software zur Fernsteuerung der Warmlufterzeuger
(nur kombiniert mit OTRG005 Temperaturregler)
6� Externe Freigabe
1.6.2
OCDS012 1-Taste-Basissteuerung

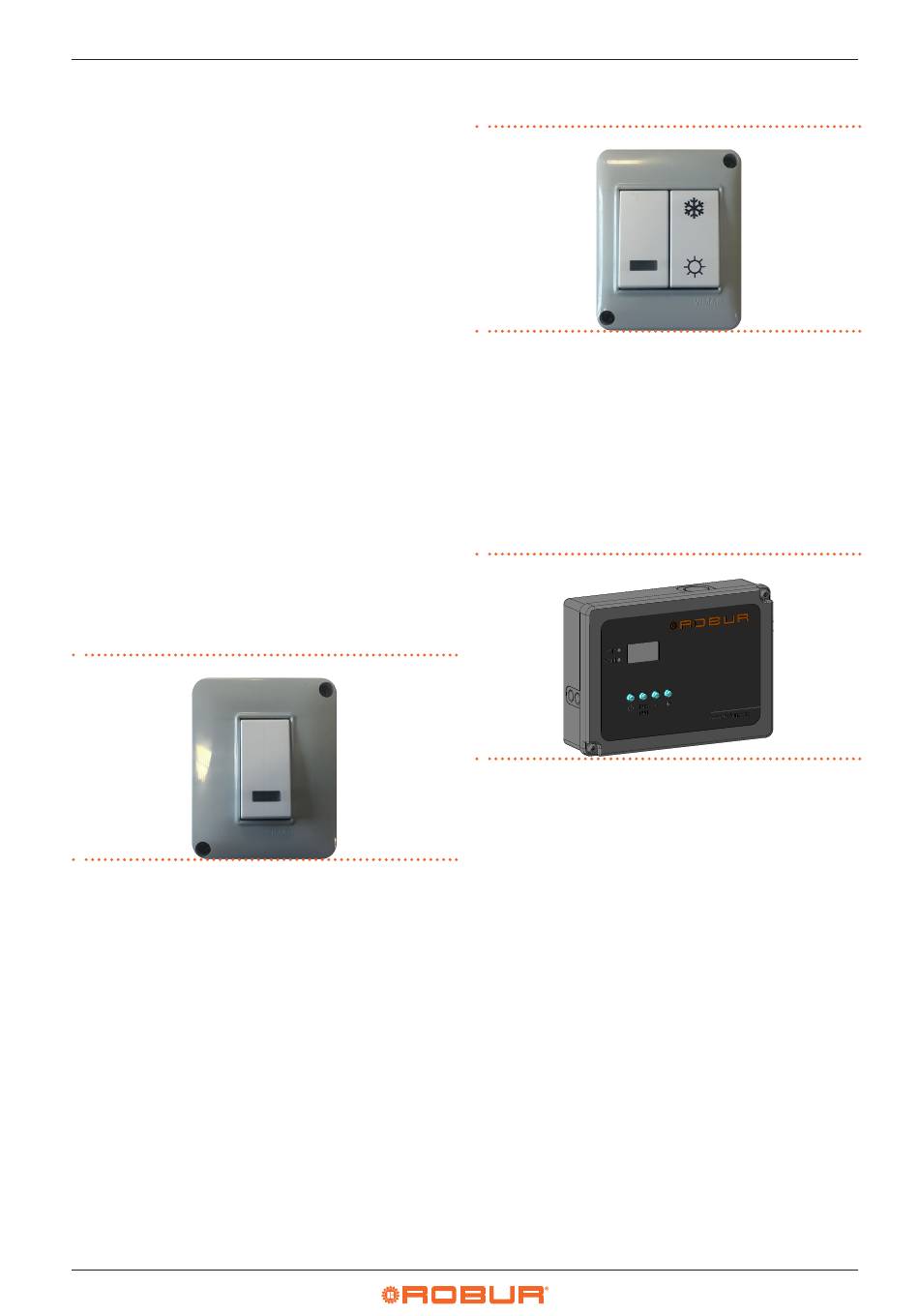

Abbildung 1�16 OCDS012 1-Taste-Basissteuerung
Seine Funktionen sind:
Anzeigelampe für Flammensperre.
▶
Reset des Flammensperrestatus.
▶
Es erlaubt weder das Ein- und Ausschalten des Gerätes zum Heizen, noch
die Sommerlüftung, noch die Leistungsmodulation.
Für weitere Details und Pläne siehe Absatz 4.4.1 S. 35 .
Zur Steuerung des Warmlufterzeugerbetriebs muss eine externe Freigabe
(Absatz 1.6.7 S. 23 ) verwendet werden.
22
1.6.3

OCTR000 2-Tasten-Basissteuerung

Abbildung 1�17 OCTR000 2-Tasten-Basissteuerung
Seine Funktionen sind:
Anzeigelampe für Flammensperre.
▶
Reset des Flammensperrestatus.
▶
Aktivierung der Sommerlüftungsbetrieb.
▶
Es erlaubt weder das Ein- und Ausschalten des Gerätes zum Heizen noch die
Leistungsmodulation.
Für weitere Details und Pläne siehe Absatz 4.4.2 S. 35 .
Zur Steuerung des Warmlufterzeugerbetriebs muss eine externe Freigabe
(Absatz 1.6.7 S. 23 ) verwendet werden.
1.6.4 OTRG005 Temperaturregler
Abbildung 1�18 OTRG005 Temperaturregler
Der Temperaturregler ist ein Gerät zur direkten Steuerung von Warmlufter-
zeuger: Die serielle Schnittstelle ermöglicht die Einstellung von Kaskadie-
rensystemen, die von einem einzigen Thermostat mit Zeitschaltuhr gesteu-
ert werden (optional OCDS008, unter Absatz 1.6.5 S. 23 beschrieben), mit
erheblichen Vorteilen in Bezug auf die Temperaturregelung, insbesondere
in großen Räumen.
Hauptfunktionen:
Warmlufterzeuger ein/aus
▶
Erfassung der Umgebungstemperatur durch den NTC-Fühler.
▶
Automatisches Modulationsmanagement.
▶
Diagnostik.
▶
Reset des Flammensperrestatus.
▶
Anzeige der Werte und Einstellung der Warmlufterzeugerparameter.
▶
Einstellung des Sollwertes für Heizung und Sommerlüftung.
▶
Aktivierung der Sommerlüftungsbetrieb.
▶
Möglichkeit, kaskadierte Systeme zu realisieren.
▶
Möglichkeit der Fernverwaltung über Modbus.
▶
Weitere Details und Pläne finden Sie in der Bedienungsanleitung des
OTRG005 Temperaturreglers und im Absatz 4.4.3 S. 35 .
