1.2.2.2 R40 C

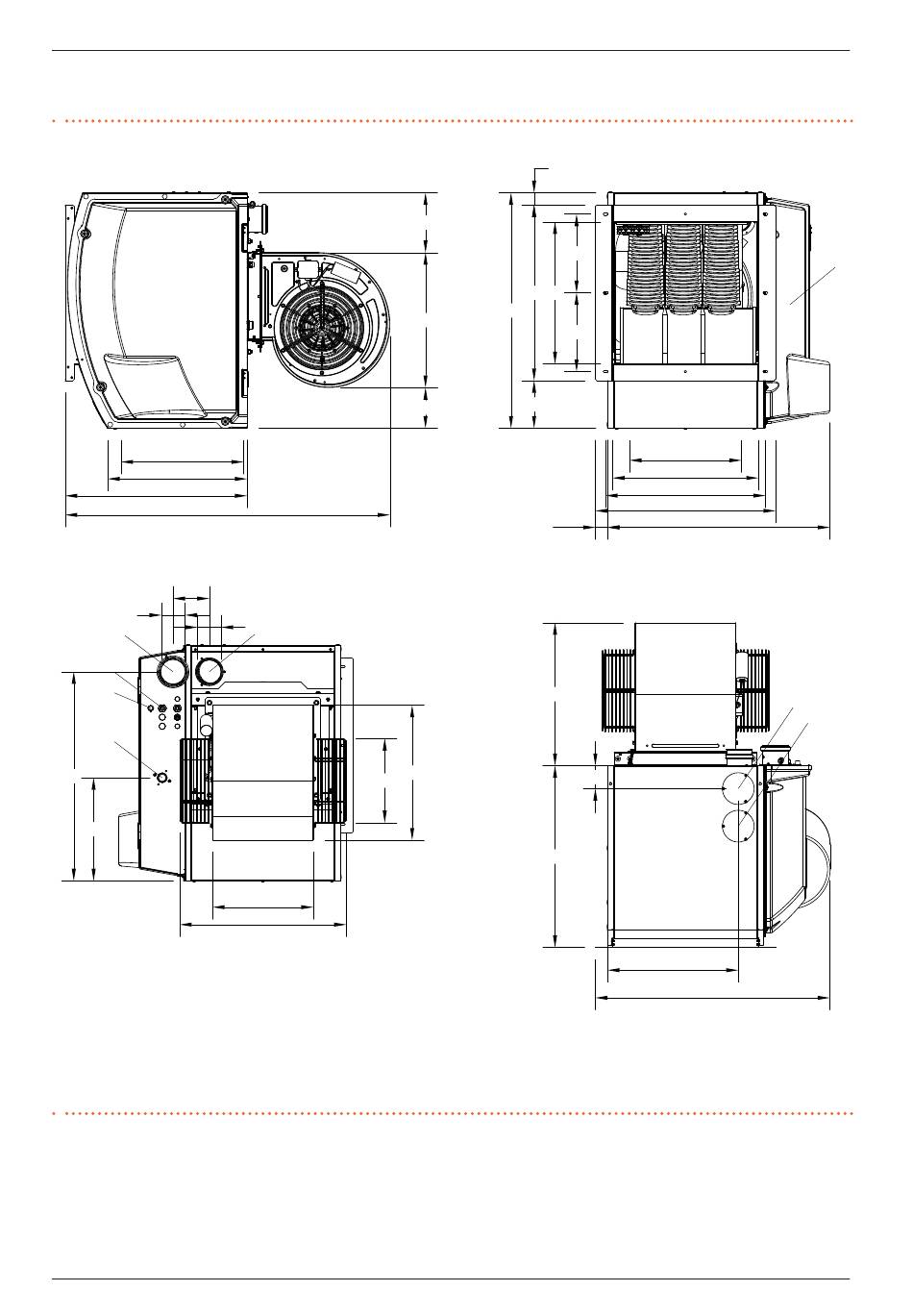

Abbildung 1�8 Abmessungen
405 (*)
460
601
1072
120
80
80
2
3
6
4
690
340
1 Abgasführung
2 Eingang Verbrennungsluft
3 Eingang Versorgungskabel
4 Gasanschluss 3/4" M
5 Thermogeformte Tür
1
278
333
550
Handbuch für Installation, Betrieb und Wartung – Next-R
40
197
260
580 469
777
446
260
157
134
40
472
446
601
6 Reset-Schalter des Grenzwertthermostats
7 Blindplatte des Abgasauslasses alternativ zur hinteren (1)
8 Blindplatte für den Zugriff auf den Ventilationthermostat
(*) Befestigungslöcher an der Wandkonsole
Merkmale und technische Daten
