Elektroinstallateur

3.10 S. 34 gezeigt geöffnet werden.

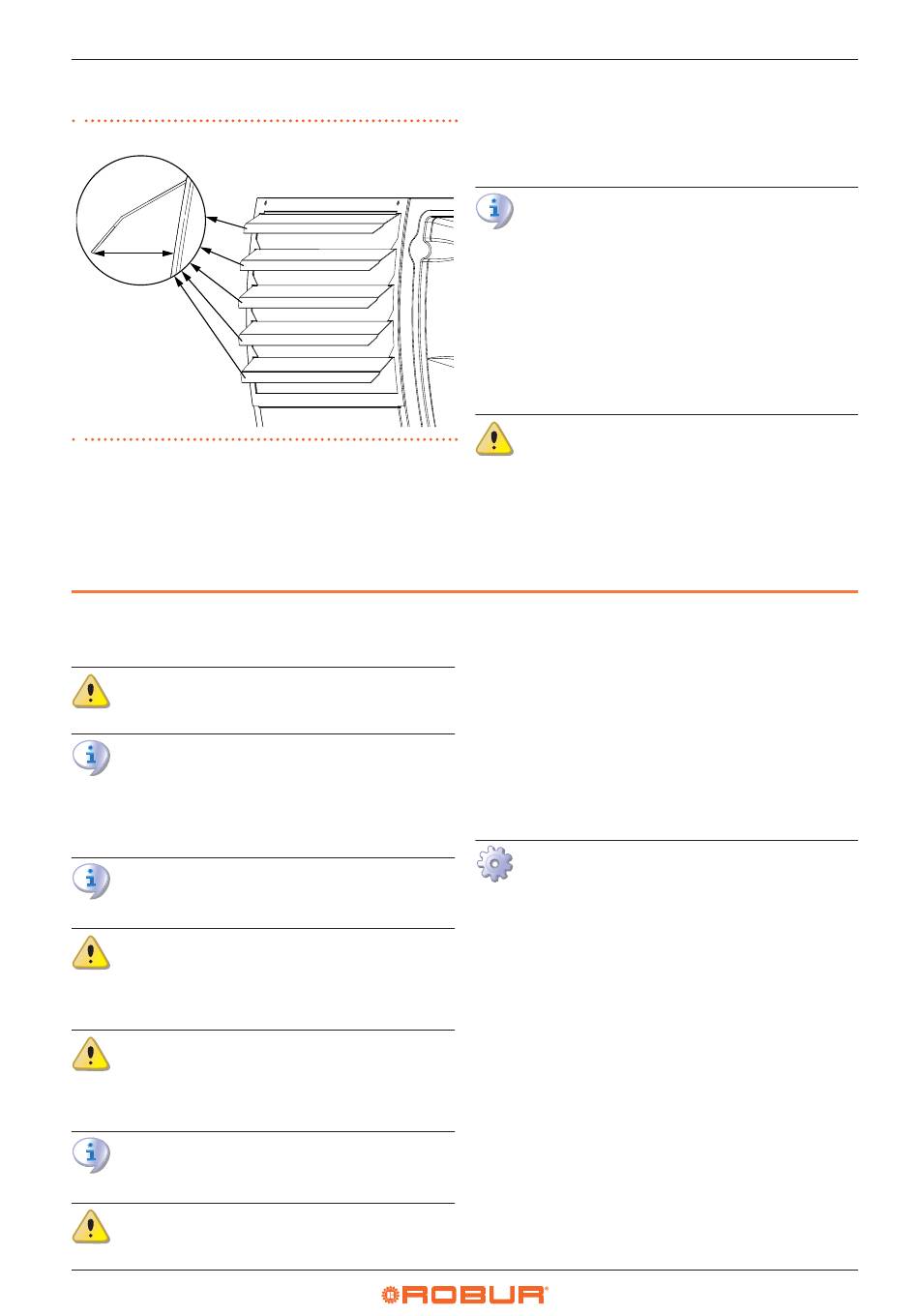

Abbildung 3�10 Öffnen der Lamellen des Gitters des Warmlufterzeugers
35 mm
3.5 LUFTKANÄLE
Nur Modelle mit Radialventilator (Next-R C Serie) können mit Luftkanalsys-
4 ELEKTROINSTALLATEUR
4.1

HINWEISE

Die Hinweise im Kapitel III S. 4 lesen, sie enthalten wichtige In-
formationen über Normen und Sicherheit.
Konformität Normen Anlagen
Die Installation muss gemäß den geltenden einschlägigen Nor-
men, je nach Nutzerland und Installationsort, im Hinblick auf Si-
cherheit, Planung, Realisierung und Wartung von elektrischen An-
lagen ausgeführt werden.
Die Installation auch den Anforderungen des Herstellers entspre-
chen.
Unter Spannung stehende Bauteile
Nach der endgültigen Positionierung des Gerätes am Aufstellungs-
ort, muss vor der Ausführung von elektrischen Anschlüssen sicher-
gestellt werden, dass alle Bauteile spannungslos sind.
Erdung
„ Das Gerät muss an eine normgerechte Erdungsanlage angeschlos-
sen werden, die gemäß der geltenden Normen realisiert wurde.
„ Es ist verboten, die Gasleitungen für die Erdung zu verwenden.
Trennung Kabel
Die Leistungskabel und die Signalkabel dürfen sich nicht berühren.
Den Hauptschalter für die elektrische Versorgung nicht zum
ein-/ausschalten des Gerätes verwenden
34
temen kombiniert werden, die entweder auf der Saugseite (mit oder ohne
Mischkammer) oder auf der Druckseite positioniert werden können.
Zu diesem Zweck ist der Druckstutzen der Next-R C-Warmlufterzeuger mit
Befestigungsflanschen für den Zuluftkanal versehen.
Siehe Absatz 1.2.2 S. 14 für die Flanschanschlussmaße.
Zur Vermeidung von Vibrationen (mögliche Geräuschquellen und
mechanische Ausfälle) ist es ratsam, an der Verbindung zwischen
Warmlufterzeuger und Luftkanal schwingungsdämpfende, für
Wartungsarbeiten leicht abnehmbare Gelenke zu montieren.
Für die Realisierung der Luftführung kann ein traditioneller Kanal aus Blech
verwendet werden, der ausreichend glatt ist.
Die Isolierung des Kanals selbst muss bewertet werden, um eine Wärmever-
teilung zu vermeiden.
Für die Dimensionierung der Kanäle sind die in Tabelle 1.2 S. 23 zusam-
mengefassten Daten zu Luftdurchsatz und Förderhöhe des Ventilators zu
berücksichtigen.
Minimaler Druckverlust an der Luftzufuhr
Um zu gewährleisten, dass der Radialventilator in jeder Situation
innerhalb der Betriebsgrenzen arbeitet, ist es zwingend erfor-
derlich, einen minimalen Druckabfall an der Luftzufuhr zu ge-
währleisten. Die minimalen Druckverlustwerte sind in der Tabelle
1.2 S. 23 aufgeführt.
„ Den Hauptschalter für die elektrische Versorgung niemals dazu
verwenden, um das Gerät ein- und auszuschalten, da es dadurch
auf lange Sicht beschädigt werden könnte (gelegentliche Strom-
ausfälle können toleriert werden).
„ Zum Ein- und Ausschalten des Geräts nur die dafür vorgesehene
Regelung verwenden.
4.2

ELEKTRISCHE ANLAGEN

Die elektrischen Anschlüsse sehen vor:
A� Elektrische Versorgung (Absatz 4.3 S. 34 ).
B� Regelungssystem (Absatz 4.4 S. 35 ).
Vorgehensweise für die Anschlüsse
Alle elektrischen Anschlüsse werden an der Anschlussklemmleiste in der
Nähe des Schaltschranks ausgeführt:
1� Sicherstellen, dass das Gerät nicht unter Spannung steht.
2� Für den Zugang zum Schaltschrank öffnen Sie die thermogeformte Tür,
die sich auf der rechten Seite des Gerätes befindet (Detail 5 Abmessun-
gen Absatz 1.2 S. 8 ).
3� Führen Sie die Kabel durch die Kabelverschraubung (Detail 3 Abmes-
sungen Absatz 1.2 S. 8 ). Die PG9 Kabelverschraubungen sind für
Kabel von 3,5 bis 8 mm Durchmesser geeignet. Die PG13,5 Kabelver-
schraubungen sind für Kabel von 6 bis 12 mm Durchmesser geeignet.
4� Die entsprechenden Anschlussklemmen finden.
5� Die Anschlüsse ausführen.
6� Schließen Sie die thermogeformte Tür.
4.3

ELEKTRISCHE VERSORGUNG

Der Installateur muss ein geschütztes Einphasen-Kabel (230 V 1-N 50 Hz)
vorsehen mit:
Kabel des Typs H05 VVF 3x1,5 mm
▶
12 mm.
Zweipolschalter mit Kontaktöffnungsweite von mindestens 3 mm.
▶
4
2 mit max. Außendurchmesser von
