4.4.6.3
Verwaltung der Leistungsstufen
Anschluss der externen Freigabe zur Verwaltung der Warm-
lufterzeuger-Leistungsstufen
1� Gemäß Vorgehensweise 4.2 S. 34 auf den Schaltschrank zugreifen.
2� Entfernen Sie die elektrische Brücke 27 an den L-C-Klemmen der inter-
nen Klemmleiste.
3� Die externe Freigabe mittels eines 2x0,75 mm² Kabels an die Klemmen
L-C der Klemmleiste des Warmlufterzeugers anschließen, wie in Abbil-
dung 4.9 S. 39 gezeigt.
Der Warmlufterzeuger arbeitet mit maximaler Leistung, wenn der
L-C-Kontakt geschlossen ist, während er mit minimaler Leistung
arbeitet, wenn der L-C-Kontakt geöffnet ist.
Die maximal zulässige Länge des Kabels beträgt 20 Meter.

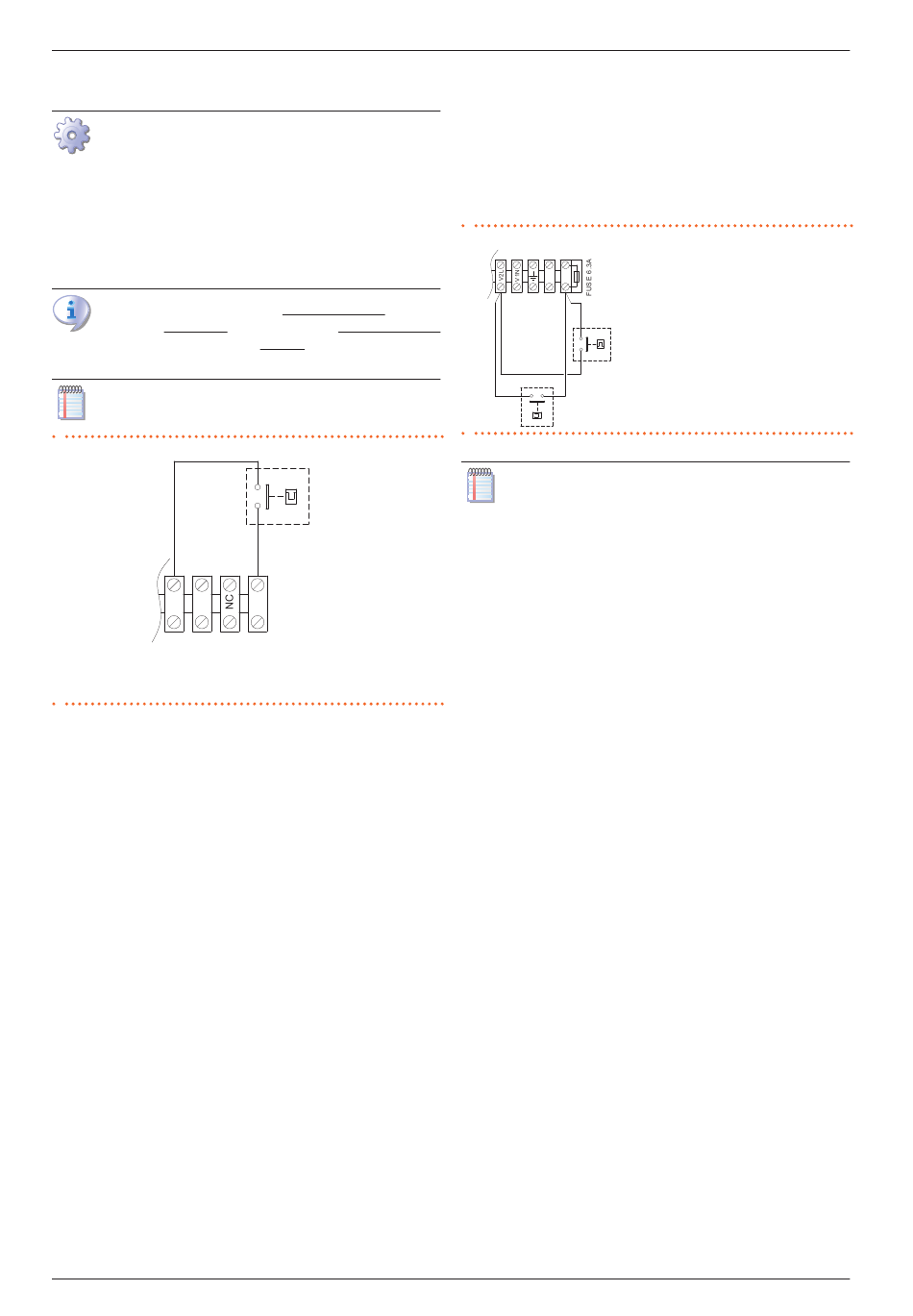

Abbildung 4�9 Wahlschalteranschluss Warmlufterzeuger-Leistungsstufe
L
N
A
Wahlschalter Warmlufterzeuger-Leistungsstufe:
•
Kontakt geschlossen: maximale Leistung des Warmlufterzeugers
•
Kontakt geöffnet: niedrigere Leistung des Warmlufterzeugers
4.4.6.4
Zweistufiger Thermostat
Mit einem zweistufigen Thermostat (oder Thermostat mit Zeitschaltuhr) ist
es möglich, die Verwaltungsfunktionen der Zündung und die Leistungsstu-
fe des Warmlufterzeugers in einer einzigen Steuerung zu vereinen.
Die Anschlüsse sind gemäß dem Anschlussplan des verwendeten Thermos-
taten vorzunehmen (siehe Dokumentation des Thermostatherstellers), wo-
bei die Angaben des Absatzes 4.4.6.1 S. 38 bezüglich der Freigabe zum
Betrieb des Warmlufterzeugers und des Absatzes 4.4.6.3 S. 39 bezüglich
der Verwaltung der beiden Leistungsstufen des Warmlufterzeugers zu be-
achten sind.
4.4.6.5
Deckenventilatorbetrieb
Nur für vertikale Luftströmung Warmlufterzeuger ist es möglich, einen
A
C
Handbuch für Installation, Betrieb und Wartung – Next-R
Thermostat zu verwenden, der so positioniert und eingestellt ist, dass nur
der Ventilator des Gerätes (bei ausgeschaltetem Brenner) mit der Funktion
eines Deckenventilators betrieben werden kann.
Ist die vom Thermostat am Einbauort gemessene Temperatur höher als die
am Thermostat selbst eingestellte Schwelle, gibt er nur dem Ventilator seine
Freigabe, der die Warmluftmasse nach unten drückt.
Der Anschluss des Thermostates ist in Abbildung 4.10 S. 39 dargestellt.
Abbildung 4�10 Anschluss Deckenventilator-Thermostat
N
L
1
9
M2
A
Der Warmlufterzeuger Ventilator wird jedes Mal aktiviert, wenn
er die Freigabe des Deckenventilator-Thermostats erhält, unab-
hängig von jeder anderen Freigabe.
4.4.6.6
Steuerung mehreren Warmlufterzeugern mit einer einzigen
externen Freigabe
Durch einen entsprechenden Anschluss an die in den vorhergehenden Ab-
sätze beschriebenen Klemmen ist es möglich, die spezifische Funktionalität
auf mehr als einem Warmlufterzeuger mit einer einzigen externen Freigabe
zu verwalten.
Bei der zentralen Verwaltung des Ein- und Ausschaltens von mehr als einem
Warmlufterzeuger wird es empfohlen:
Der OCDS008 Digitale Thermostat mit Zeitschaltuhr (im Abschnitt
▶
1.6.5 S. 23 beschrieben), bis zu 10 Warmlufterzeuger.
Die OSWR000 Genius Software zur Fernsteuerung (im Absatz
▶
1.6.6 S. 23 beschrieben), bis zu 100 Warmlufterzeuger.
Wenn Sie diese Instrumente nicht verwenden möchten, kann die zentrale
Verwaltung des Ein-/Ausschaltens wie in Abbildung 4.11 S. 40 , über ein
Zeitprogrammiergerät und mehrere Raumthermostate erfolgen. Das Vor-
handensein von Raumthermostaten im Service jedes Warmlufterzeugers
ermöglicht es Ihnen, den Warmlufterzeuger nur dann zu aktivieren, wenn
der spezifische Bereich einen echten Wärmebedarf hat, wodurch Energie-
verschwendung vermieden wird. Das Vorhandensein eines Zeitprogram-
miergerätes ermöglicht es, die Zündung des Warmlufterzeugers, auch bei
einer Anforderung des Raumthermostaten, einer zentralen Zustimmung
unterzuordnen.
Elektroinstallateur
A
Deckenventilator-Thermostat (soll
vorgesehen werden)
M2
Ventilatorthermostat (bereits im
Warmlufterzeuger)
