2
die speziell für die Heizgeräte der Next-R Serie entwickelt wurden und wel-
che die Phase der Befestigung an der Wand vereinfachen.
Wenn Sie dieses Zubehör nicht verwenden möchten, siehe Abbildung
2.4  S. 27 .
Die Gerät wird mit 4 Muttern M10 auf der Konsole befestigt.

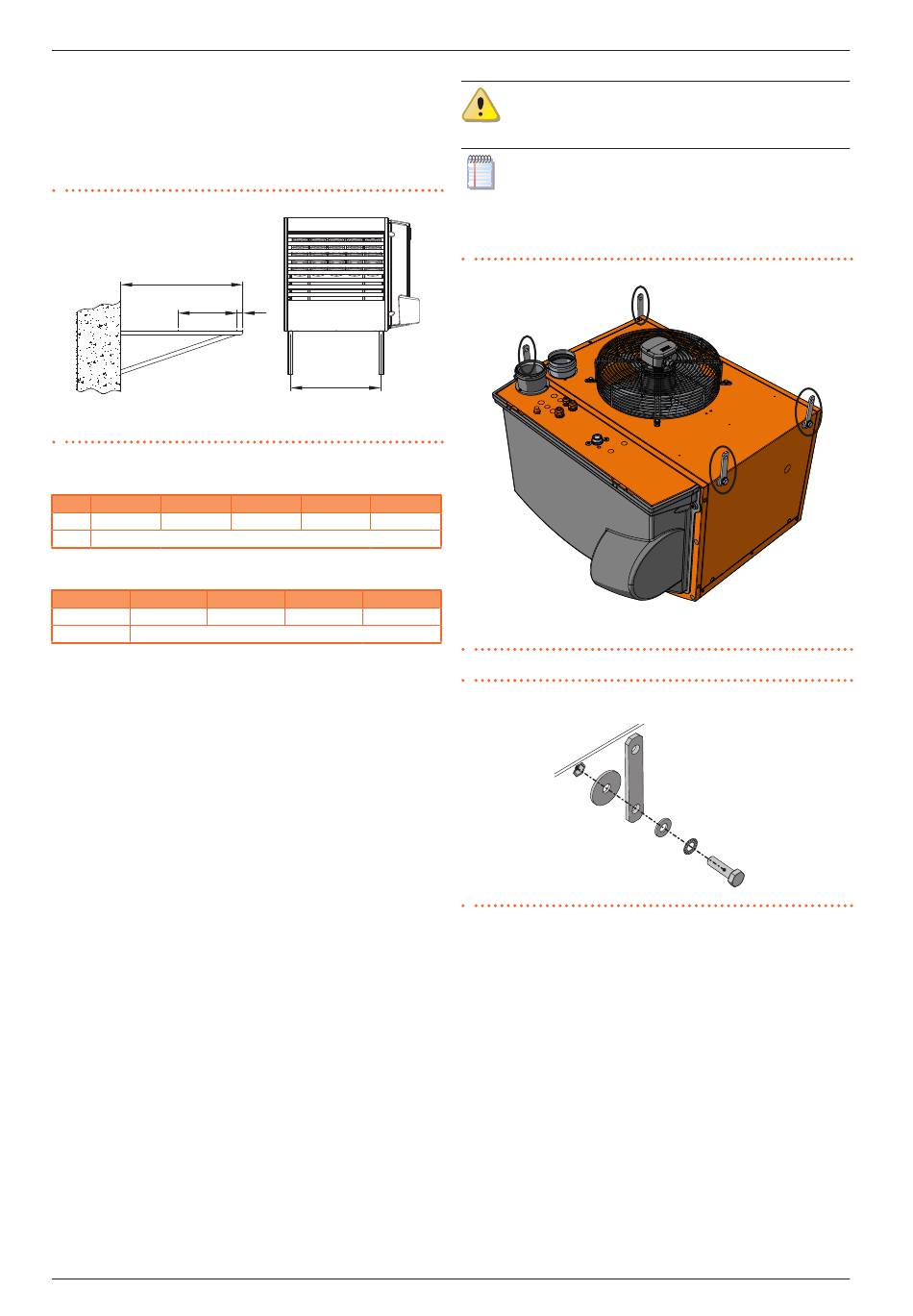

Abbildung 2�4  Installation auf Wandkonsolen
B
405
A
Achsabstand zwischen den Befestigungspunkten des Warmlufterzeugers
B
Breite der Wandkonsole
Tabelle 2�2  Abmessungen der Wandkonsole für Axialwarmlufterzeuger
R30
R40
A
370
370
B
Tabelle 2�3  Abmessungen der Wandkonsole für Radialwarmlufterzeuger
R30 C
A
370
B
Bei vertikaler Luftströmung Warmlufterzeuger hingegen werden Anweisun-
gen zur Aufhängung des Warmlufterzeugers gegeben.
2.5.1
Axialwarmlufterzeuger
Die folgenden Wandkonsole sind als Zubehör für Axialwarmlufterzeger
erhältlich:
OSFT020 drehbare Wandkonsole (Modelle R15, R20)
O19800020 drehbare Wandkonsole (Modelle R30, R40)
O19800026 drehbare Wandkonsole (Modell R60)
O19800028 drehbare Wandkonsole (Modell R80)
OKMN000 drehbare Wandkonsole (Modell R50)
OSTF009 Wandkonsole 1,4 m lang
OSTF005 Rohrwandkonsole (Modelle R30, R40, R50, R60, R80)
2.5.2
Radialwarmlufterzeuger
Die folgenden Wandkonsole sind als Zubehör für Radialwarmlufterzeuger
erhältlich:
OSTF009 Wandkonsole 1,4 m lang
2.5.3
Vertikaler Luftströmung Warmlufterzeuger
Die vertikale Luftströmung Warmlufterzeuger haben keine Wandkonsole
für die Wandmontage, da sie von der Decke des zu beheizenden Raumes
abgehängt werden müssen.
Der Warmlufterzeuger ist an der Seite des Ventilators mit entsprechen-
den vertikalen Aufhängehalterungen versehen, an denen die Stützen des
Warmlufterzeugers selbst befestigt werden können (Abbildung 2.5  S. 27 ).
Die Montage muss so erfolgen, dass die Aufhängehalterungen nicht nach
außen belastet werden, sondern immer in der Achse der Aufhängehalte-
rungen liegen. Ein Minimum an Drehung um die Achse der Befestigungs-
schraube ist erlaubt.
Die Aufhängehalterungen an der Oberseite des Warmlufterzeugers (Ab-
gasauslassseite) sind bereits montiert, während die Aufhängehalterungen
an der Unterseite vom Installateur angebracht werden müssen (Abbildung
2.6  S. 27 ).
40
A
R50
R60
620
810
1010
840
R40 C
R50 C
R80 C
370
620
1010
1400
Handbuch für Installation, Betrieb und Wartung – Next-R
Verwenden Sie keine anderen Verankerungssysteme am Warmluft-
erzeuger als die mitgelieferten Halterungen.
Die R15 und R20 Warmlufterzeuger sind nicht mit vertikalen Auf-
hängehalterungen ausgestattet, da die Installation mit vertikaler
Luftströmung mit Hilfe der drehbaren Wandkonsole OSTF020 (als
Zubehör verfügbar, Absatz 2.5.4  S. 27 ) erfolgt.
Abbildung 2�5  Halterungen des Warmlufterzeugers für Unterdeckenaufhängung
A
R80
A
Vertikale Aufhängehalterungen, bereits am Warmlufterzeuger montiert
B
Mitgelieferte vertikale Aufhängehalterungen, die am Warmlufterzeuger zu montieren sind
Abbildung 2�6  Anbringung von unteren vertikalen Aufhängehalterungen für verti-
kale Luftströmung Warmlufterzeuger
2.5.4
OSFT020 drehbare Wandkonsole (Modelle R15, R20)
Für R15 und R20 Warmlufterzeuger ermöglicht die OSTF020 drehbare Wand-
konsole (als Zubehör verfügbar) die Ausrichtung des Warmlufterzeugers so-
wohl waagerecht oder um 45° geneigt als auch mit vertikaler Luftströmung
(um 90° geneigt), wobei immer dieselbe Halterung verwendet wird.
Die Halterung muss in jedem Fall an der Wand angebracht werden, auch
bei vertikaler Luftströmung (eine Aufhängung des Warmlufterzeugers ist in
diesem Fall nicht möglich, da er nicht mit vertikalen Aufhängehalterungen
ausgestattet ist).
Die Wandkonsole wird mit Schrauben und Montageplatte geliefert.
Die Montageanleitungen für die Wandkonsole entnehmen Sie bitte den
entsprechenden Gebrauchsanweisungen.
Transport und Aufstellung
A
B
B
27
