Hydraulikinstallateur

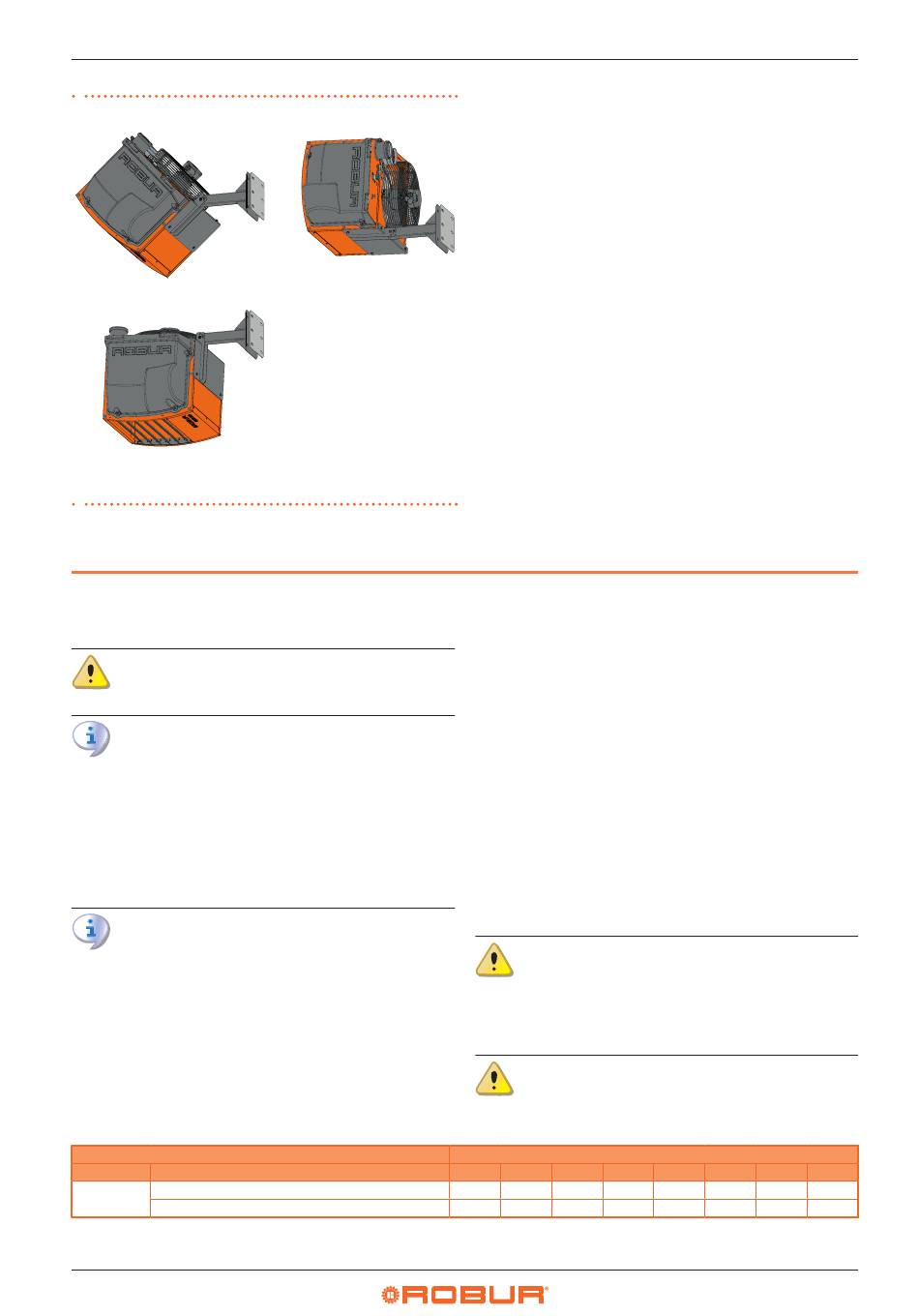

Abbildung 2�7 Positionen der OSTF020 Wandkonsole
A Halterung in waagerechter Position
(0°)
3 HYDRAULIKINSTALLATEUR
3.1

HINWEISE

Die Hinweise im Kapitel III.1 S. 4 lesen, sie enthalten wichtige
Informationen über Normen und Sicherheit.
Konformität Normen Anlagen
Die Installation muss gemäß den geltenden einschlägigen Nor-
men, je nach Nutzerland und Installationsort, im Hinblick auf
Sicherheit, Planung, Realisierung und Wartung von elektrischen
Anlagen ausgeführt werden:
„ Heizanlagen
„ Gasanlagen
„ Ableitung der Verbrennungsprodukte
„ Auslass für die Abgaskondensation
Die Installation auch den Anforderungen des Herstellers entspre-
chen.
3.2

BRENNGASVERSORGUNG

3.2.1

Gasanschluss

3/4" M (Modelle R15, R20, R30, R40, R50)
▶
3/4" F (Modelle R60, R80)
▶
Tabelle 3�1 Gasnetzdruck der Warmlufterzeuger der Next-R Serie
Produkttyp Bestimmungsland
AL, BG, CH, CY, CZ, DK, EE, FI, GR, HR, IT, LT, LV, MK, NO, RO, SE, SI, SK, TR
II
2H3B/P
AT, CH
Der Gasversorgungsdruck des Gerätes, sowohl statisch als auch dynamisch, muss den Werten in der Tabelle mit einer Toleranz von ± 15% entsprechen.
28
B A
C
B Halterung bei 45°
C Halterung bei 90°
auf der Rückseite, links (siehe Abmessungen, Absatz 1.2 S. 8 ).
Einen flexiblen Anschluss zwischen dem Gerät und der Gasleitung in-
▶
stallieren.
3.2.2

Gasabsperrventil obligatorisch

Ein Gasabsperrventil (manuell) an der Gasversorgungsleitung in der
▶
Nähe des Geräts vorsehen, um das Gerät im Bedarfsfall absperren zu
können.
Eine dreiteilige Verbindung oder ein ähnliches System vorzusehen, mit
▶
dem der Warmlufterzeuger von der Gasversorgung getrennt werden
kann.
Den Anschluss gemäß den einschlägigen Normen ausführen.
▶
3.2.3 Dimensionierung der Gasleitungen
Die Gasleitungen dürfen keinen übermäßigen Druckabfall und daher einen
nicht ausreichenden Gasdruck am Gerät verursachen.
3.2.4 Gasversorgungsdruck
Das Gerät ist für einen maximalen Gasversorgungsdruck von 50
mbar ausgelegt.
Der Gasversorgungsdruck des Gerätes, sowohl statisch als auch dynamisch,
muss konform mit den Angaben in der Tabelle 3.1 S. 28 sein, mit einer
Toleranz von ± 15%.
Ein nicht konformer Gasdruck kann das Gerät beschädigen und
stellt daher eine Gefahr dar.
Gasversorgungsdruck [mbar]
G20 G25 G25.1 G25.3
20
20
G2.350 G27 G30 G31
30 30
50 50
3
