Robur Next-R Handbuch Für Installation, Betrieb Und Wartung Seite 37

4

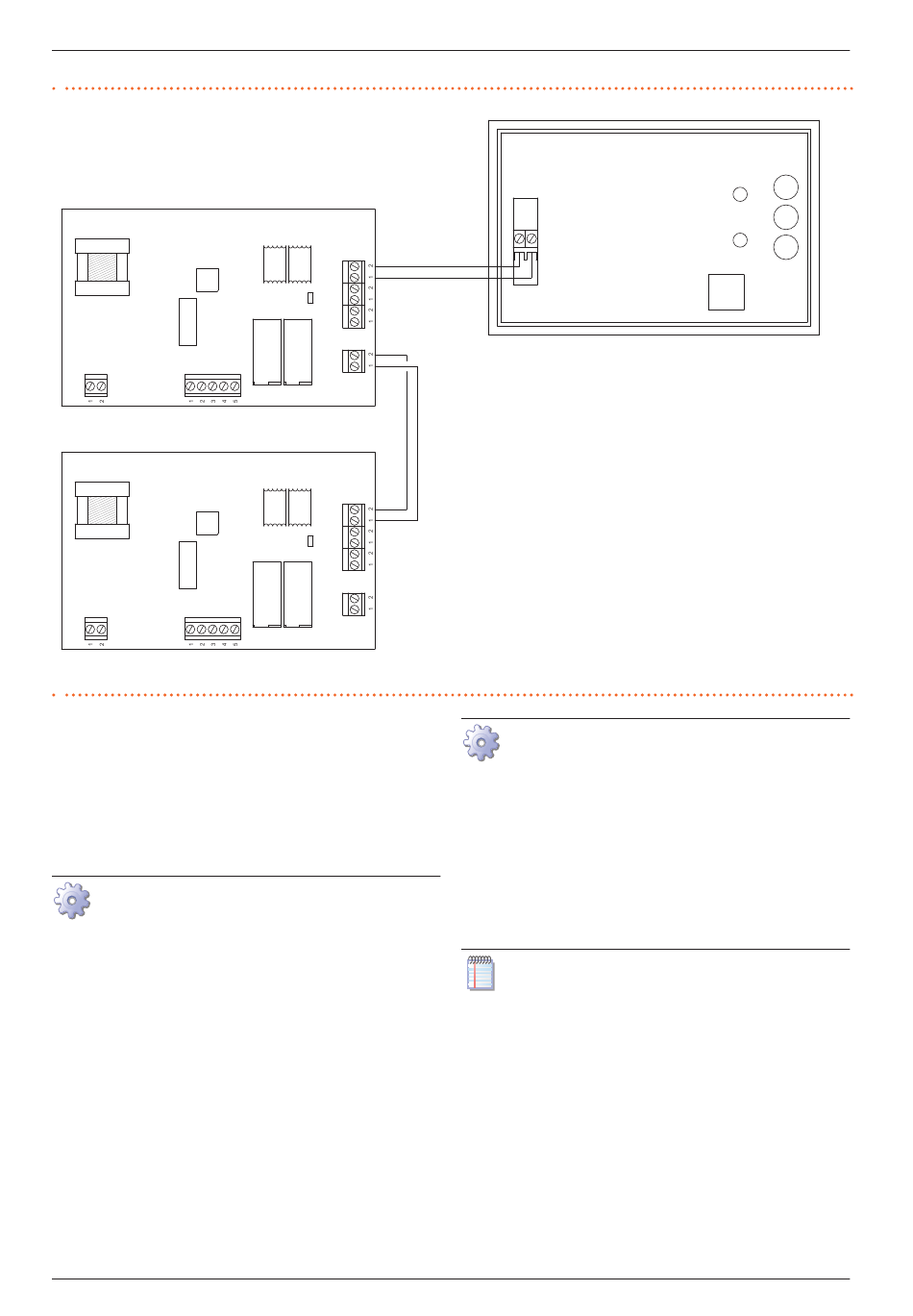

Abbildung 4�5 Anschluss OCDS008 Digitale Thermostat-Zeitschaltuhr
J2
J1
J2
J1
A OTRG005 Temperaturregler
4.4.5 OSWR000 Genius Software zur Fernsteuerung der
Warmlufterzeuger
Die OSWR000 Genius Software zur Fernsteuerung der Warmlufterzeuger
wird mit einem Installationspaket für Windows-PCs mit Installationsanlei-
tung geliefert.
Die Modbus-Verbindung zwischen dem PC und den OTRG005 Temperatur-
reglern muss dann über den mitgelieferten speziellen USB/RS485-Konver-
ter hergestellt werden.
Vorgehensweise für den Anschluss des OTRG005 Temperatur-
regler
Der Anschluss des OTRG005 Temperaturreglers erfolgt wie in Ab-
satz 4.4.3 S. 35 beschrieben.
J6
J5
JP
J4
J3
A
J6
J5
JP
J4
J3
A
Handbuch für Installation, Betrieb und Wartung – Next-R
B OCDS008 Digitale Thermostat-Zeitschaltuhr
Ausführung der Modbus-Verbindung
1� Auf die J4 Anschlussklemmleiste an den OTRG005 Temperaturregler
zugreifen.
2� Ungeschirmtes 2x0,5 mm² verdrilltes Kabel verwenden.
3� Die Leiter an die USB/RS485 Konverter Klemmleiste anschließen, wie in
Abbildung 4.6 S. 38 gezeigt.
4� Stecken Sie den USB-Wandler in Ihren PC. Die Driver des Geräts wer-
den automatisch heruntergeladen und installiert, wenn Ihr PC mit dem
Netzwerk verbunden ist.
5� Weitere Informationen entnehmen Sie bitte der mit der OSWR000 Ge-
nius Software zur Fernsteuerung geliefert Bedienungsanleitung.
Die maximal zulässige Länge des Kabels beträgt 1100 Meter.
Elektroinstallateur
B
