1
1.6.5
OCDS008 Digitale Thermostat-Zeitschaltuhr

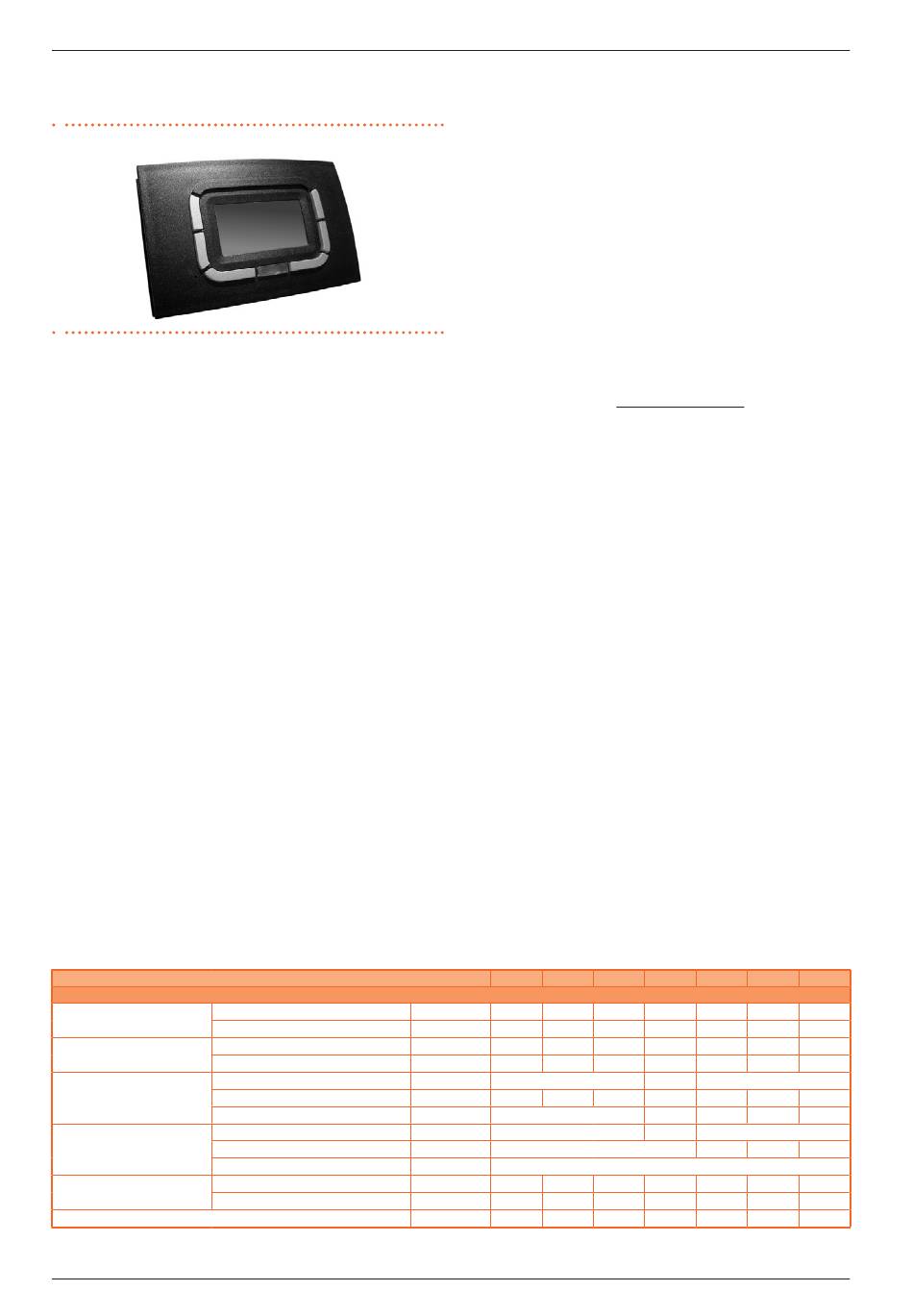

Abbildung 1�19 OCDS008 Digitale Thermostat-Zeitschaltuhr
Der OCDS008 digitale Thermostat mit Zeitschaltuhr integriert die Funkti-
onen der Raumtemperaturregelung und der Fernbedienung des Heizsys-
tems mit Warmlufterzeugern in einer einzigen Schnittstelle, um dem An-
wender alle Funktionen übersichtlich und intuitiv zur Verfügung zu stellen.
Nur in Verbindung mit dem OTRG005 Temperaturregler einsetzbar.

Hauptfunktionen:

Verwaltung von Warmlufterzeugersystemen in Kaskade (bis zu 10).
▶
Zeitprogrammierung auf Wochenbasis mit drei Temperaturstufen.
▶
Diagnostik.
▶
Reset.
▶
Anzeige der Werte und Einstellung der Warmlufterzeugerparameter.
▶
Einstellung des Sollwertes für Heizung und Sommerlüftung.
▶
Automatisches Modulationsmanagement.
▶
Aktivierung der Sommerlüftungsbetrieb.
▶
Weitere Details und Pläne finden Sie in der Bedienungsanleitung des
OCDS008 Temperaturreglers mit Zeitschaltuhr und im Absatz 4.4.4 S. 36 .
1.6.6
OSWR000 Genius Software zur Fernsteuerung der
Warmlufterzeuger
Dies ist ein Softwareprogramm, das es ermöglicht, über die OTRG005 Tem-
peraturregler, bis zu 100 Warmlufterzeuger zentral zu verwalten und diese
frei in Zonen aufzuteilen, um eine noch individuellere Heizungsverwaltung
zu ermöglichen.
Ist der PC, auf dem die Software installiert ist, fernzugänglich, ermöglicht
die Software die Fernverwaltung des gesamten Heizsystems von mehreren
Geräten aus sowie das Versenden von E-Mails, die etwaige Anomalien an
die Warmlufterzeuger oder das Heizsystem melden.
Hauptfunktionen:
Zentrale Steuerung für bis zu 100 Warmlufterzeuger.
▶
1.7

TECHNISCHE DATEN

Tabelle 1�2 Technische Daten
Modelle mit Axialventilator
Heizbetrieb
Nennwert (1013 mbar - 15 °C)
Wärmebelastung
mindest
Nennwert
Heizleistung
mindest
Nennwärmebelastung
Wirkungsgrad Mindestwärmebelastung
nutzbar für 100% Wärmebelastung
am Abgaszug während Betrieb
Wärmeverlust
am Gehäuse während Betrieb
bei ausgeschaltetem Brenner
Nennwärmebelastung
Temperaturerhöhung
Mindestwärmebelastung
auswurfweite (restgeschwindigkeit < 0,5 m/s) (1)
(1) Im freien Feld bei maximalem Luftstrom gemessen Werte. Bei der effektiven Installation kann der warme Luftstrom wesentlich größere Entfernungen abdecken als angegeben (abhängig von der Höhe des Raums und der
Isolierung des Daches).
Handbuch für Installation, Betrieb und Wartung – Next-R
Merkmale und technische Daten
Aufteilung des Warmlufterzeugers in Zonen, bis zu 10 verschiedene
▶
Zonen.
Unabhängige oder zentrale Steuerung der Warmlufterzeuger.
▶
Fernsteuerung des Systems von mehreren Geräten aus.
▶
Diagnostik, auch per E-Mail.
▶
Reset.
▶
Anzeige der Werte und Einstellung der Warmlufterzeugerparameter.
▶
Einstellung des Sollwertes für Heizung und Sommerlüftung.
▶
Automatisches Modulationsmanagement.
▶
Aktivierung der Sommerlüftungsbetrieb.
▶
Weitere Details und Pläne finden Sie in der Bedienungsanleitung der OS-
WR000 Genius Software zur Fernsteuerung der Warmlufterzeuger und im
Absatz 4.4.5 S. 37 .
1.6.7

Externe Freigabe

Die Steuerung des Gerätes kann (auch) mit gewöhnlichen Freigabeschal-
tern durchgeführt werden (z.B. Thermostate, Schaltuhren, Schalter, Fern-
schalter, usw.), die über einen potentialfreien Schließer verfügen.
Die externe Freigabesteuerung kann an verschiedenen Kontakten, die
auf der Klemmleiste der Next-R Einheit vorhanden sind (Abbildungen
1.14 S. 20 und 1.15 S. 21 ), verwendet werden, um verschiedene Funkti-
onen zu realisieren. Im Detail:
Der Kontakt Z9 aktiviert den Betrieb im Heizbetrieb.
▶
Kontakt 28 aktiviert den Winterbetrieb (gleichzeitig Kontakt 1-2 öff-
▶
nen).
Kontakt 1-2 aktiviert den Sommerbetrieb (gleichzeitig Kontakt 28 öff-
▶
nen).
Der Kontakt 27 steuert die beiden Leistungsstufen des Gerätes.
▶
Der Kontakt 5-6 aktiviert die Anzeigelampe für Flammensperre.
▶
Der Kontakt 5-7 aktiviert den Reset der Flammenstörung.
▶
Für die Verwaltung der Betriebsgenehmigung (Kontakt Z9), Robur hat ver-
schiedene Modelle von Thermostaten mit oder ohne Zeitschaltuhr als Zu-
behör zur Verfügung.
Eine Liste der als Zubehör erhältlichen Thermostate mit oder ohne Zeit-
schaltuhr finden Sie im Absatz 1.6.8 S. 23 .
Für weitere Details und Pläne siehe Absatz 4.4.6 S. 38 .
1.6.8
Weitere Thermostate und Uhrenthermostate Zubehör
Für die Verwaltung der Betriebsgenehmigung (Kontakt Z9), Robur hat ver-
schiedene Modelle von Thermostaten mit oder ohne Zeitschaltuhr als Zu-
behör zur Verfügung, die unten aufgeführt sind.
Raumthermostat mit ON/OFF Schalter (Zuberhör O12301035)
▶
IP55 hermetischer Raumthermostat (Zuberhör O12301025)
▶
Digitaler Thermoprogrammierer (OCDS005 Zubehör)
▶
R15 R20 R30
kW 15,5 20,5 28,0
kW 10,3 13,2 16,8
kW 14,1 18,7 25,5
kW 9,9 12,7 16,3
% 91,0
% 96,0 96,5 96,7
% 90,7
% 9,00
% 0,30
%
K 18,6 22,0 25,0
K 13,0 15,0 15,9
m 13,0 15,0 18,0
R40 R50 R60 R80
38,3 49,0 69,0 84,0
23,0 31,0 41,4 54,0
35,0 44,6 62,8 76,4
22,2 30,3 40,4 52,6
91,5 91,0
96,5 97,8 97,5 97,4
91,2 90,6 90,5 90,6
8,50 9,00
0,40 0,50 0,40
0,25
24,8 26,4 27,4 25,0
15,7 18,0 17,6 17,2
20,0 25,0 28,0 40,0
