Anschlussbox C-Box 300
Installation
4.13
Profibus Anschluss (9-polige externe Buchse)
Um eine C-BOX 300 als Profibus DP Slave anzuschließen, verwenden Sie ein
Standard Profibuskabel mit einem 9-poligen Steckverbinder (siehe DIN 19245 Teil 1)
und verbinden diesen mit der 9-poligen externen Buchse.

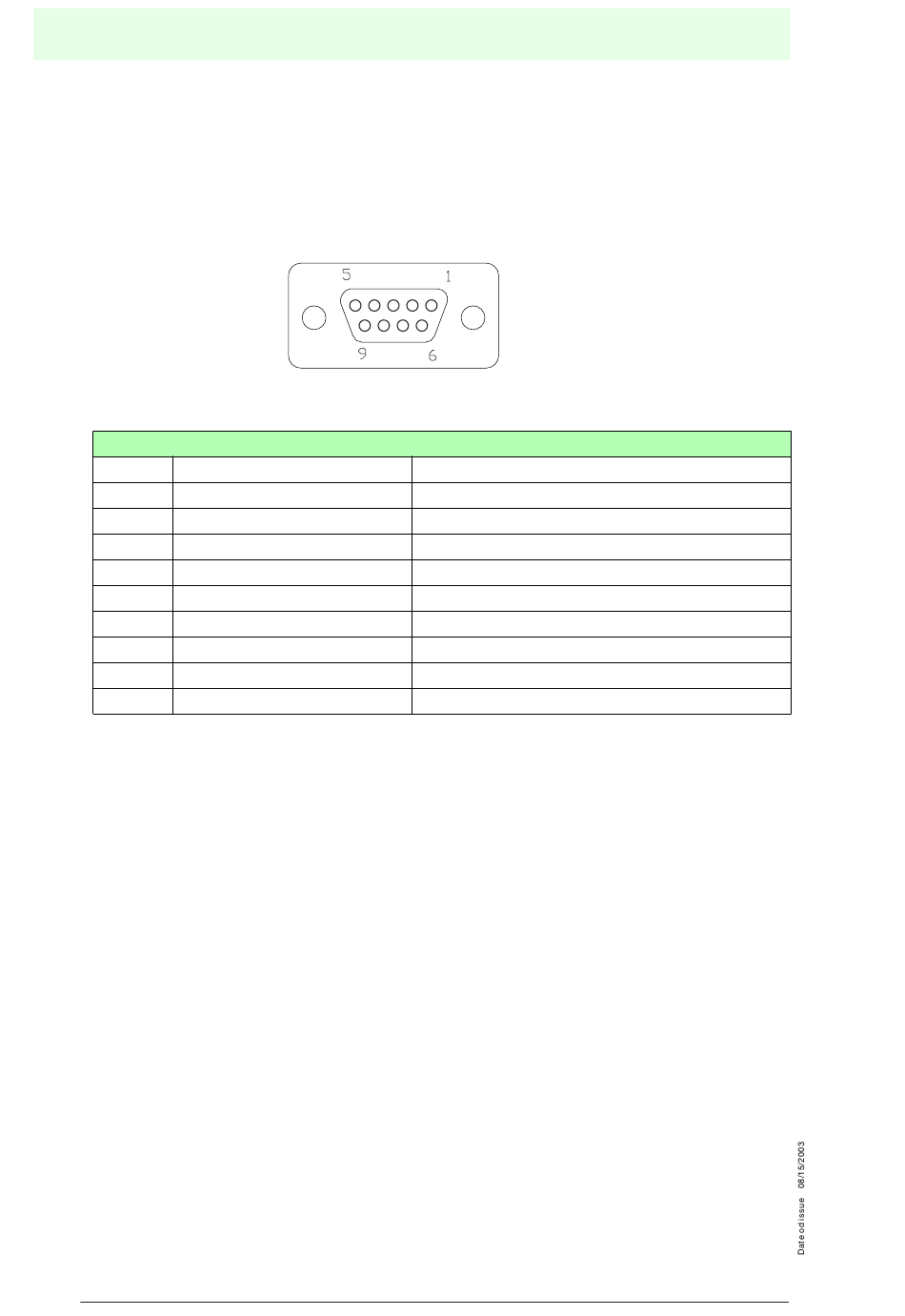

Bild 4.14
Profibus-Verbinder Pinanordnung
Pinbelegung der 9-poligen externen Buchse
Pin
1
2
3
4
5
6
+5 V (galvanisch isoliert)
7
8
9
4.14
Konfiguration (CFG):
Wenn sich der CFG-Schalter in der CFG-Position (links) befindet, können die
Parameter der C-BOX 300 konfiguriert werden.
Subject to reasonable modifications due to technical advances.
22
Pepperl+Fuchs Group • Tel.: Germany (06 21) 7 76-0 • USA (330) 4 25 35 55 • Singapore 7 79 90 91 • Internet http://www.pepperl-fuchs.com
Name
Beschreibung
N.C.
Nicht angeschlossen
N.C.
Nicht angeschlossen
B-LINE
(RS485+)
RTS
Bereit zum Senden
GND
RS485 Bus Referenz
RS485 Bus Spannungsversorgung
N.C.
Nicht angeschlossen
A-Line
(RS485-)
N.C.
Nicht angeschlossen
