Anschlussbox C-Box 300
Installation
4.3
Mechanische Installation

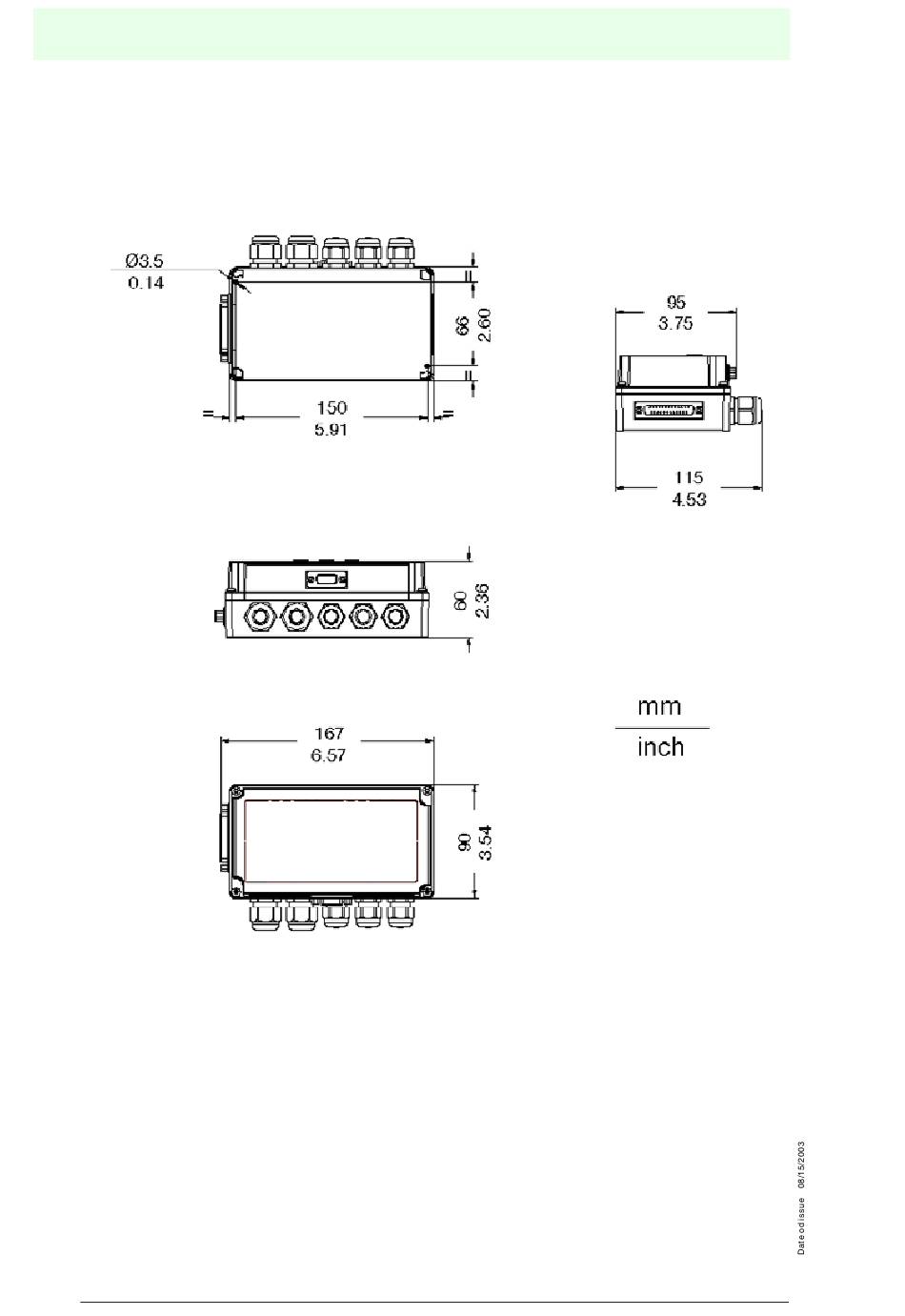

Das untenstehende Diagramm zeigt die Gesamtabmessungen der C-BOX 300 und
kann für deren Installation verwendet werden.
Bild 4.2
Mechanische Abmessungen
Die C-BOX 300 kann in verschiedenen Positionen betrieben werden. Die beiden
Bohrungen im Gehäuse der C-BOX 300 dienen der mechanischen Befestigung (Bild
4.3).
Montage der C-BOX 300:
1.
Öffnen Sie die C-BOX 300 durch Lösen der 4 Schrauben der Abdeckung. Sofern
erforderlich, markieren Sie anhand der beiden Befestigungsbohrungen im
Inneren des Gerätes die Schalttafel mit einem geeigneten Gegenstand und
bohren Sie anschließend zwei Löcher in die Schalttafel.
2.
Bringen Sie die C-BOX 300 in die richtige Position und befestigen Sie sie mit
zwei Schrauben an der Schalttafel (vgl. Bild 4.3).
Subject to reasonable modifications due to technical advances.
12
