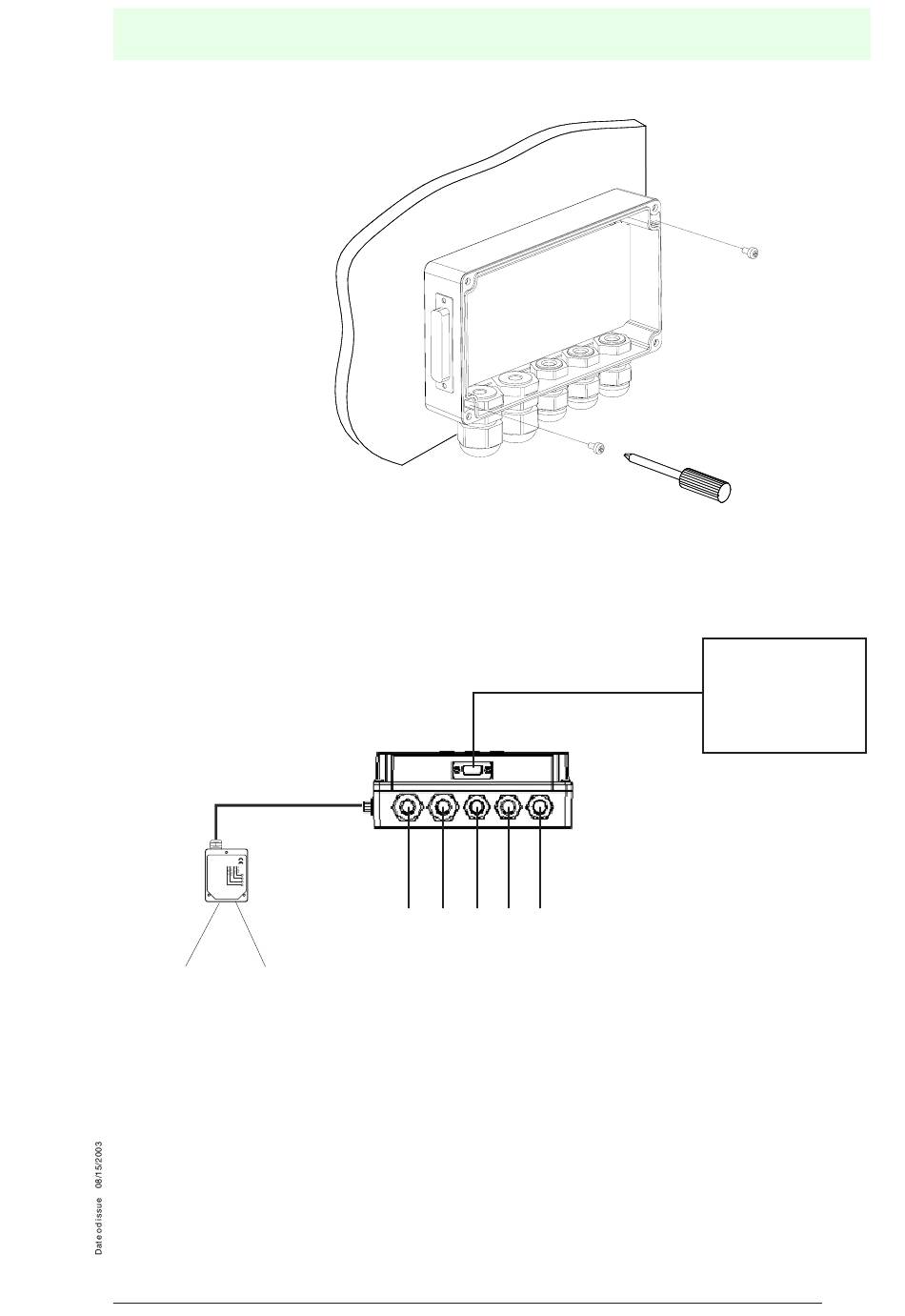

Bild 4.3
Befestigung der C-BOX 300
4.4
Elektrische Anschlüsse und Einrichtung
Die folgende Abbildung zeigt die typische Aufstellung.
Scanner
Bild 4.4
Systemübersicht
Mittels eines internen 9-poligen Steckverbinders kann ein PC an die C-BOX 300
angeschlossen werden (und folglich auch an die Hilfsschnittstelle des Scanners).
Dies ermöglicht eine Überwachung der vom Scanner übertragenen Daten bzw. der
Konfiguration durch das VisoSetup-Dienstprogramm (weitere Informationen hierzu
finden Sie im Scanner-Installationshandbuch). Die Signale der Hilfsschnittstelle des
Scanners sind auch auf den internen Federklemmverbindern verfügbar.
Nach der Verkabelung des Systems und der Einstellung der Schalter verbinden Sie
den Scanner mit der 25-poligen Buchse auf der linken Gehäuseseite der C-BOX 300.
Schalten Sie den Netzschalter der C-BOX 300 EIN (Bild 4.5).
Subject to reasonable modifications due to technical advances.
Pepperl+Fuchs Group • Tel.: Germany (06 21) 7 76-0 • USA (330) 4 25 35 55 • Singapore 7 79 90 91 • Internet http://www.pepperl-fuchs.com
Anschlussbox C-Box 300
C-Box 300
System wiring
Installation
PROFIBUS
Master
Copyright Pepperl+Fuchs, Printed in Germany
13
