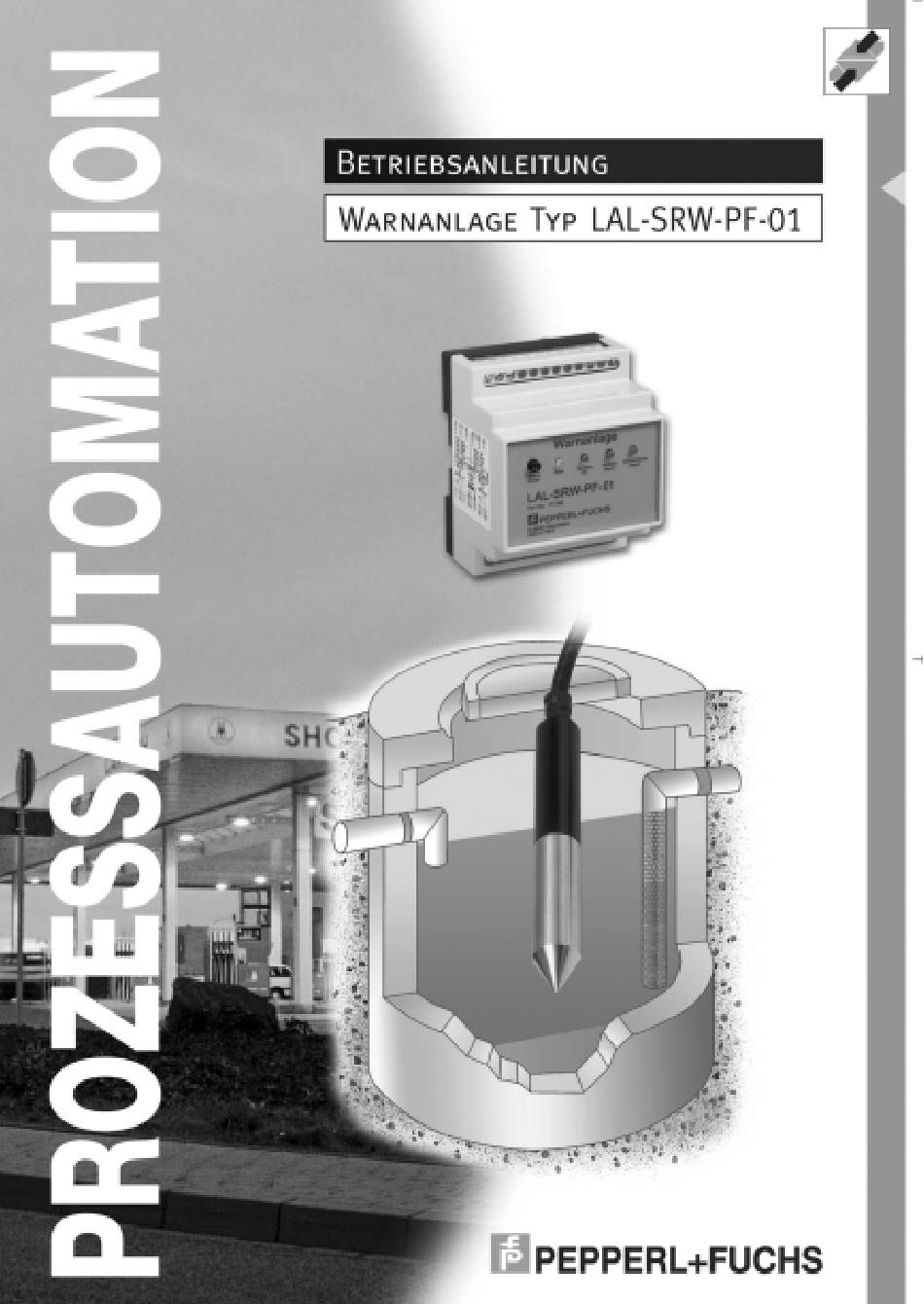

- Seite 1 Lagernummer: 57515 06/04 (BJ)
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Warnanlage Typ: 01 (Schichtdicke) INHALTSVERZEICHNIS Warnanlage Warnung Montage Achtung Steuereinheit Anschlusskabel . Bild: Anschluss Sensoren . Dip-Schaltereinstellung . Bedeutung der Leuchtdioden . Rückstellung von Alarm Wartung und Gerätetest Achtung Testprozedur Schichtdickesensor . Störungs-Checkliste am Steuergerät . Technische Daten Steuergerät Technische Daten Schichtdicke-sensor Technische Daten Kabelverbinder . -
Seite 3: Warnanlage
Die Warnanlage LAL-SRW-PF-01 ist eine Alarmeinrichtung für Leichtflüssigkeitsabscheider (Benzin- und Ölabscheider) mit einer Zulassung für den Betrieb im explosionsgefährdeten Bereich Zone 0. Sie dient zur Erkennung der Ölschichtdicke in einem Leichtflüssigkeitsabscheider. Dieser Montagesatz der Warnanlage LAL-SRW-PF-01 beinhaltet: Montagegehäuse mit DIN-Schiene... -
Seite 4: Montage
Montage: Der Sensor für Schichtdicke wird mit dem entsprechenden Montagematerial NVO5-B-PF in dem Öl/Benzinabscheider installiert. Damit wird die Montagehöhe des Sensors im Abscheider fixiert. Die Platzierung des Sensors ist von Fabrikat und der Höhe des Abscheiders abhängig und ist seitens des Lieferanten des Abscheider vorgegeben, in Zweifelsfällen sind die genauen Maße bei dem Abscheiderlieferanten nachzufragen. -
Seite 5: Bild: Anschluss Sensoren
Bild: Anschluss Sensoren Grundeinstellung der Steuereinheit NVO5-151A-PF mit Sensor Schichtdicke KVF-103-PF - 5 -... -
Seite 6: Dip-Schaltereinstellung
DIP- Schaltereinstellung Steuergerät Warnung: Die Einstellung der DIP-Schalter darf nur im spannungslosen Zustand vorgenommen werden. Vor Entfernen der seitlich montierten Schutzkappe, Warnanlage Spannungsfrei schalten. Die Schutzkappe ist nach Einstellung der DIP-Schalter unbedingt wieder zu montieren. DIP 1: OFF "Off": Kein Sensor angeschlossen DIP 2: Sensor Schichtdicke KVF-103-PF "On": Sensor KVF-103-PF ist angeschlossen "Off": kein Sensor angeschlossen... -
Seite 7: Bedeutung Der Leuchtdioden
Bedeutung der Leuchtdioden Netz: Die gelbe LED leuchtet, wenn die Netzspannung am Steuergerät anliegt. Die gelbe LED blinkt, wenn das Gerät in Betrieb genommen wird. System OK: Die grüne LED leuchtet bei normalem Betriebszustand. Die grüne LED blinkt, ein Alarm lag vor, aber die Anlage ist wieder im normalen Betriebszustand. -
Seite 8: Störungs-Checkliste Am Steuergerät
Störungs-Checkliste am Steuergerät NVO5-151A-PF ❍ ❍ ❍ ❍ Netz System Schichtdicke Alarm ❍ ❍ ❍ ❍ Keine LED leuchtet Kontrollieren, ob die Betriebsspannung anliegt. Falls ja und keine LED leuchtet muss das Steuergerät ausgetaus- cht werden. ✹ ❍ ❍ ❍ Netz blinkt. -
Seite 9: Technische Daten Steuergerät
Technische Daten Steuergerät NVO5-151A-PF Betriebsspannung ........230V AC ±10% Anschlussklemmen . -
Seite 10: Ce-Prüfzeichen
EG-Baumusterprüfbescheinigung, Konformitätserklärung Die Warnanlage wurde unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und gefertigt. Die EG-Baumusterprüfbescheinigungen kann jedezeit bei Bedarf vom Abscheiderhersteller oder bei Pepperl+Fuchs angefordert werden. Bescheinigungen, Konformitätsaussagen und Betriebsanleitungen finden Sie unter www.pepperl-fuchs.com. Sicherheit und bestimmungsgemäße Verwendung Der Schutz von Betriebspersonal und Anlage ist nicht gewährleistet, wenn die Geräte nicht entsprechend ihrer... -
Seite 11: Abmessungen
Abmessungen: Steuereinheit NVO5-151A-PF Schichtdickesensor KVF-103-PF - 11 -...
