In der C-BOX 300 befindet sich im Bodenteil eine weitere Warn-LED.

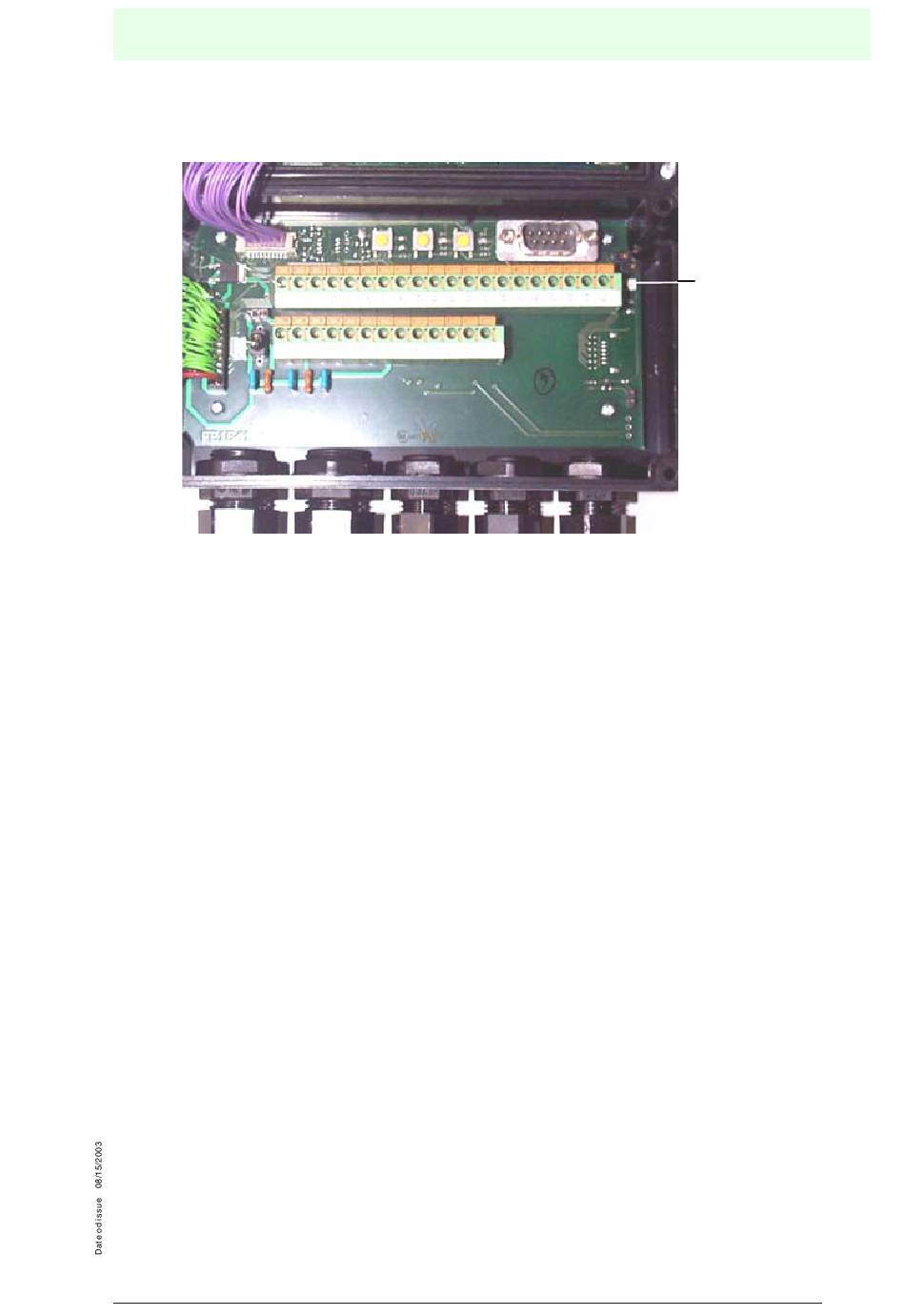

Bild 4.13
LED-Anzeigen im Boden
Die internen LEDs der C-BOX 300 (siehe Bild 4.12/Bild 4.13) zeigen Folgendes an:
POWER-ON (rot):
WARNUNG (rot):
TX, LD3 (grün):
LD2 (grün):
LD1 (rot)
Subject to reasonable modifications due to technical advances.
Pepperl+Fuchs Group • Tel.: Germany (06 21) 7 76-0 • USA (330) 4 25 35 55 • Singapore 7 79 90 91 • Internet http://www.pepperl-fuchs.com
Zeigt an, dass die C-BOX 300 mit der Stromversorgung ver-
bunden ist und der Netzschalter auf Position EIN steht.
Zeigt eine Warnung oder eine Fehlersituation an. Sie ist AN,
während ein Anschlussverfahren läuft (das System arbeitet),
während eines GET/TEST/SEND-Verfahrens oder während
des Konfigurationsmodus. Sie blinkt, wenn ein Fehler auf-
tritt. Diese LED ist normalerweise AUS.
Zeigt die Profibus Netzwerkaktivität an. Während der Kom-
munikation blinken diese LEDs leicht.
AUS = Bus ist offline oder Stromversorgung unterbrochen.
EIN = Bus ist im Datenaustauschmodus.
Blinkend = Bus ist im Clear-Modus
AUS = kein Fehler oder Stromversorgung unterbrochen.
EIN = Fehler bei der Initialisierung des Profiobus ASIC.
Blinkend = Fehler in den Konfigurationsdaten und / oder in
den Benutzerparameterdaten.
Anschlussbox C-Box 300
Installation
Warn-LED
