- Seite 1 FABRIKAUTOMATION HANDBUCH C-BOX 300...
- Seite 2 C-BOX 300 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elek- troindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
- Seite 3 Betriebsarten ....................24 2.8.1 GET/TEST/SEND-Funktionen ..............26 2.8.2 Status-LEDs....................27 TECHNISCHE DATEN ................29 Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 4 3) Nehmen Sie die Verdrahtung und die Profibus-Einstellungen wie für Ihre Anwendung erforderlich vor. Die Installation ist nun abgeschlossen. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...

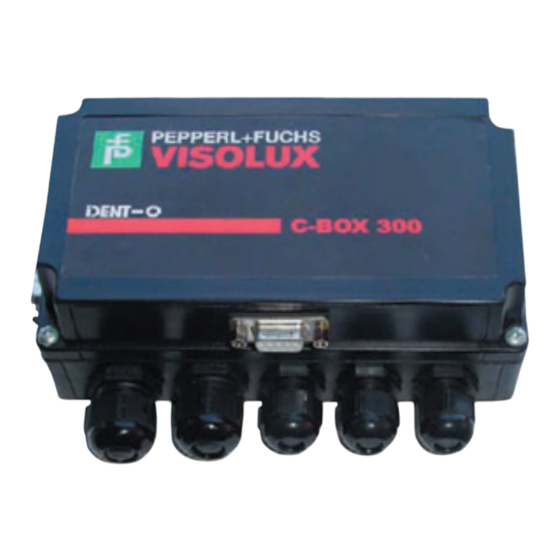

- Seite 5 Ansicht ANSICHT C-BOX 300 Abbildung A 25-poliger Lesegeräte-Stecker Kabelverschraubungen Deckelschrauben (4) Profibus-Stecker Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 6 Abbildung C - Innenseite des Deckels frei Modulstatus-LEDs Versorgung EIN-LED Konfigurationsschalter Adresseinstellungsschalter Busaktivitäts-LED Warnungs-LED Tx-LED Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 7 Abbildung E - Innenseite des Gehäuses Betriebsspannungsschalter SEND-Taster Chassismasse-Brücke Hilfsschnittstelle OM4000-Brücke Federzugklemmenblock Warnungs-LED GET-Taster 10 Polaritätsfehler-LED TEST-Taster Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 8 ACHTUNG: LESEN SIE DIESE INFORMATIONEN, BEVOR SIE DAS PRODUKT INSTALLIEREN. - Dieses Produkt darf nur von qualifiziertem technischen Personal installiert werden. Die C-BOX 300 ist für eine Spannungsversorgung von 10-30 V mit mindestens 0,5 A ausgelegt (UL- gelistete Versorgung nach NEC Class II oder ITE Limited Power Source).
- Seite 9 Abschirmung an beiden Seiten des Kabels an die Abschirmungsschiene angeschlossen werden. Es wird empfohlen, beim Anschluss der C-BOX 300 die Vorschriften der VDE 0100 zum Umgang mit elektrischen Betriebsmitteln zu beachten. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 10 Senden einer abgespeicherten Konfiguration an das Lesegerät. (*) C-BOX 300 misst 167 × 115 × 61 mm (6,57 × 4,53 × 2,40 Zoll). Die C-BOX 300 wiegt ca. 440 g (15,5 oz) Innerhalb der C-BOX 300 wird die Feldverdrahtung an Klemmenblocks mit Federzugklemmen angeschlossen.
- Seite 11 Teile der folgenden Packliste vorhanden sind. Diese Packliste enthält: C-BOX 300 2 Montageschrauben Abbildung 1 - C-BOX 300 Packungsinhalt Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 12 C-Box 300 Installation ÖFFNEN DES GERÄTS Um die C-BOX 300 zu installieren oder wenn Wartungsarbeiten wie das Umklemmen von Leitungen erforderlich sind, muss die Anschlusseinheit durch Lösen der vier Deckelschrauben geöffnet werden: Vor dem Öffnen der C-BOX 300 muss die Spannungsversorgung der Anschlusseinheit abgeschaltet sein.
- Seite 13 C-Box 300 Installation MONTAGE Die folgende Abbildung zeigt die Gesamtabmessungen der C-BOX 300 und kann für die Montage verwendet werden. Ø3 [Ø0.14] n°2 [5.91] [3.88] [4.53] [6.48] inch Abbildung 3 - Gesamtabmessungen Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH •...
- Seite 14 Führen Sie zur Montage der C-BOX 300 folgende Schritte aus: Lösen Sie die 4 Deckelschrauben, um die C-BOX 300 zu öffnen. Falls Montagebohrungen in der Tafel anzubringen sind, zeichnen Sie die Bohrungen durch das Gerät hindurch auf der Tafel an.
- Seite 15 Zur Deaktivierung dieses automatischen Verbindungsaufbaus lesen Sie bitte die Online-Hilfe der VisoSetup-Software. Schließen Sie die C-BOX 300, nachdem Sie geprüft haben, dass das System funktioniert, indem Sie den Deckel wieder mit den vier Schrauben befestigen. Achten Sie darauf, dass die Gummidichtung zwischen Deckel und Gehäuse richtig eingesetzt ist.
- Seite 16 Fall bleiben alle andere LEDs der C-BOX dunkel, bis die Versorgungsspannung mit der richtigen Polarität anliegt. Anmerkung Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 17 Für alle Leitungen: 0,2 - 1,5 mm² 24 - 16 AWG Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 18 Pin 7 oder 8 ist an Erde anzuschließen. Die Klemmen 13…19 sind bei C-BOX-300-Modellen nicht vorhanden. Anmerkung Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 19 Masse Massefrei (Grund- einstellung) Abbildung 9 – Einstellung der Chassismasse Die C-BOX 300 ist nun installiert. Damit sind alle elektrischen Verbindungen für Ihr Lesesystem abgeschlossen. 2.4.3 Einstellung der OM4000-Brücke Abbildung 10 - OM4000-Brücken Diese Brücken ermöglichen den Anschluss eines externen Triggersignals (EXT TRIG) an separate Klemmen, wenn ein OM4000-Schwingspiegel in der Trigger-Betriebsart eingesetzt wird.
- Seite 20 Spannungsversorgung + 5V (galvanisch getrennt) RS485-Bus N.C. Unbelegt A-LINE (RS485-) N.C. Unbelegt Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 21 – Vergewissern Sie sich, dass der Profibus-Stecker die in 2.5.2 angegebene Anschlussbelegung hat. – Stecken Sie den Profibus-Stecker an die Profibus-Buchse der C-BOX 300 ein und ziehen Sie die Schrauben des Steckers an. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 22 Dokumentation und der Online-Hilfe, die von der mitgelieferten Konfigurations-CD-ROM installiert wurde. Anmerkung Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 23 Handshake für RS232 RTSA Handshake für RS232 DS4600A SGND AUX Signalmasse Masse Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 24 Denken Sie daran, den Konfigurationsschalter nach Abschluss C-BOX 300-Konfiguration wieder normale Betriebsstellung zurückzustellen. VORSICHT Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 25 C-Box 300 Installation ANFORDERUNGEN AN DAS LESEGERÄT An den 25-poligen Stecker der C-BOX 300, der in Abbildung A gezeigt ist, können folgende Lesegeräte angeschlossen werden. VB14A DS4600A VB33 VB34 Für alle Lesegeräte muss die vom Anwender einzustellende RS232-Schnittstelle verwendet werden.
- Seite 26 Die Warnung -LED der C-BOX 300 (Abbildung 17) verlischt nach Beendigung der gewählten Funktion. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 27 Eine weitere Warn-LED befindet sich im Gehäuse der C-BOX 300. arnung- Warn-LED Polaritäts- fehler- Abbildung 17 – Warn-LED Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 28 LEDs der C-BOX dunkel, bis die Versorgungsspannung mit der richtigen Polarität anliegt. Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 29 Sofern nicht anders angegeben, beziehen sich alle Angaben ° auf eine Umgebungstemperatur von 25 Anmerkung Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany ______________________________________________________________________________________________________________________________ Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet http://www.pepperl-fuchs.com...
- Seite 30 E-Mail: info@de.pepperl-fuchs.com Zentrale USA Pepperl+Fuchs Inc. Twinsburg, Ohio 44087 · USA Tel. +1 330 4253555 E-Mail: sales@us.pepperl-fuchs.com Zentrale Asien Pepperl+Fuchs Pte Ltd. Singapur 139942 Tel. +65 67799091 E-Mail: sales@sg.pepperl-fuchs.com www.pepperl-fuchs.com Änderungen vorbehalten TDOCT-0173AGER 129362 Copyright PEPPERL+FUCHS • Printed in Germany 12/2006...
