Anschlussbox C-Box 300
Installation
4.7
Einstellung der Profibus Teilnehmer Adresse
Zum Anschluss der C-BOX 300 an ein Profibusnetzwerk muss die
Teilnehmeradresse mit Hilfe der Drehschalter auf der Innenseite der Abdeckung
eingestellt werden.
Der gültige Adressbereich geht von 000 bis 126.
Wird ein ungültiger Wert festgestellt (127-199), kann die C-BOX nicht mit dem
Profibusnetzwerk kommunizieren und die grüne LED leuchtet nicht.
Die Zuweisung der Teilnehmeradresse kann auch über VisoSetup erfolgen.
Informationen hierzu finden Sie in der Online-Hilfe.

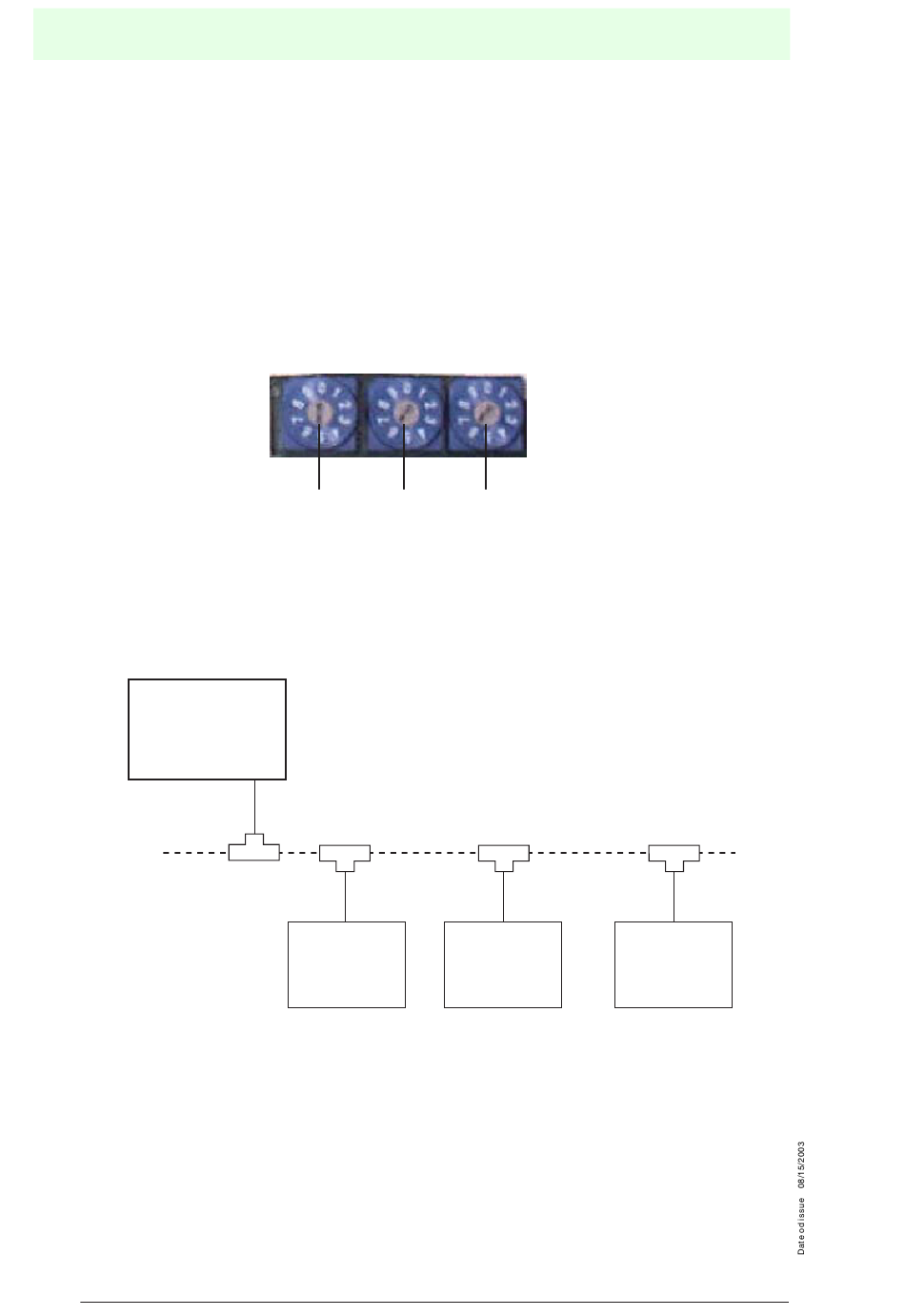

Bild 4.8
Drehschalter für die Adressauswahl
4.8
Anschluss an ein Profibusnetzwerk
Die folgende Abbildung zeigt eine Profibus-Anordnung mit C-BOX 300 Geräten, die
an einen Profibus-Master angeschlossen sind.
PROFIBUS DP
Master
Bild 4.9
Profibusanschluss der C-BOX 300
Es wird empfohlen, ausschließlich handelsübliche PROFIBUS-Stecker für den
Anschluss an den Bus zu verwenden. Wird die C-BOX am Anfang oder Ende des
Profibus-Kabelsegments installiert, empfiehlt es sich, PROFIBUS-Stecker mit
integriertem Abschlusswiderstand zu verwenden.
Subject to reasonable modifications due to technical advances.
16
Pepperl+Fuchs Group • Tel.: Germany (06 21) 7 76-0 • USA (330) 4 25 35 55 • Singapore 7 79 90 91 • Internet http://www.pepperl-fuchs.com
HUNDERTER
ZEHNER
PROFIBUS DP
Slave
Teilnehmer #1
EINER
PROFIBUS DP
PROFIBUS DP
Slave
Teilnehmer #2
Copyright Pepperl+Fuchs, Printed in Germany
Slave
Teilnehmer #n
C-Box 300
