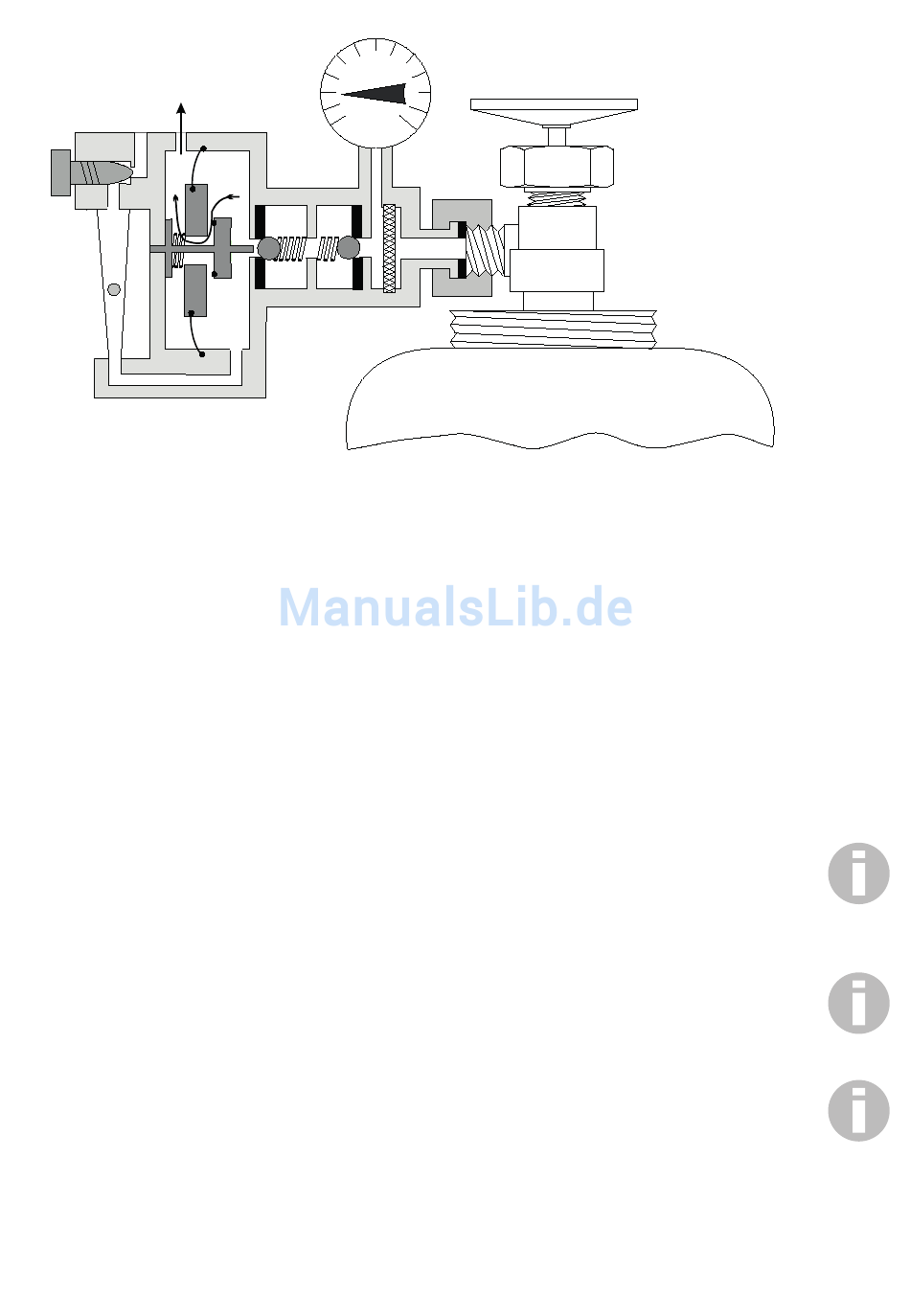

Abb. 2: Schnittbild C 2214 (Durchfluss bei Überdruck über das Sicherheits-Abblaseventil)
Vakuumregelung
Im Ausgangszustand liegt die Kugel ① (siehe Abb. 1) auf dem Ventilsitz ②. Sie wird von der Schließfeder ③
und dem Chlorflaschendruck auf den Sitz gepresst und schließt das System. Nach Einschalten des Injektors
(Wasserstrahl-Pumpe) baut sich ein Vakuum auf. Es bewirkt an der Arbeitsmembrane ⑦ des Vakuum reglers
eine nach rechts gerichtete Kraft. Sie wird durch den Ventilstift j auf die Ventilkugel ① übertragen und lässt
so Chlorgas in das Vakuum system eintreten. Bei Zusammenbruch des Vaku ums fällt die Ventilkugel schlagartig
auf den Ventil sitz zurück und stoppt den Chlorgasstrom.
Durchflussanzeige und manuelle Regelung
An der Frontseite des Vakuumreglers C 2214 ist optional ein Durchflussmesser montiert. Die Stellung des
Schwebekörpers k zeigt, an der Skala auf dem Messrohr, direkt den Durchfluss an. Es stehen Messrohre mit
maximalen Durchsätzen zwischen 25...4000 g Cl
/h zur Auswahl. Die Justage des Chlorgasstromes erfolgt auf
2
einfachste Weise am Nadelventil l, direkt im Durchflussmessergehäuse.
ACHTUNG!
Aus einer Chlorflasche darf kontinuierlich pro Stunde maximal 1% des ursprünglichen Inhaltes entnommen
werden. Damit ergibt sich z.B. für eine 65 kg-Flasche eine maximale Entnahmemenge von 650g CI
/h.
2
Andernfalls besteht die Gefahr der Flaschenvereisung. Bei höherem Chlorbedarf muss aus mehreren Behältern
gleichzeitig entnommen werden (siehe Installationsbeispiele).
HINWEIS!
Zur automatischen Regelung der Chlorgas-Dosierung dient ein elektrisch betätigtes Chlor-Stellventil (z.B.
C 7700 des Herstellers). Es wird im Bedarfsfall an beliebiger Stelle in der Schlauchleitung zum Injektor-Rück-
schlagventil installiert.
HINWEIS!
Soll die Dosieranlage in Anlehnung an DIN19606 aufgebaut werden, so muss ein sogenannter Hinterdruckreg-
ler eingesetzt werden, der Einflüsse von Druckschwankungen im System ausschließt. (Ist im Rückschlagventil
des Herstellers integriert.)
Funktionsprinzip Vakuumregler | Betriebsanleitung C 2214 | 9
