9.1.1 Zerlegen des Vakuumgehäuses
Die vier Schrauben im Vakuumgehäuse (unter den Abdeckkappen) werden zuerst ca. 6 Umdrehungen heraus-
geschraubt und das PVC-Gehäuse axial auseinander gezogen. Dann die 4 Schrauben ganz herausdrehen und
die Gehäusehälften trennen.
ACHTUNG!
Gehäusehälften nicht verkanten
Zum Zerlegen des Membrantellers wird die Federstütze heruntergedrückt und der Sicherungsring mit einer
Spitzzange demontiert.
①
②

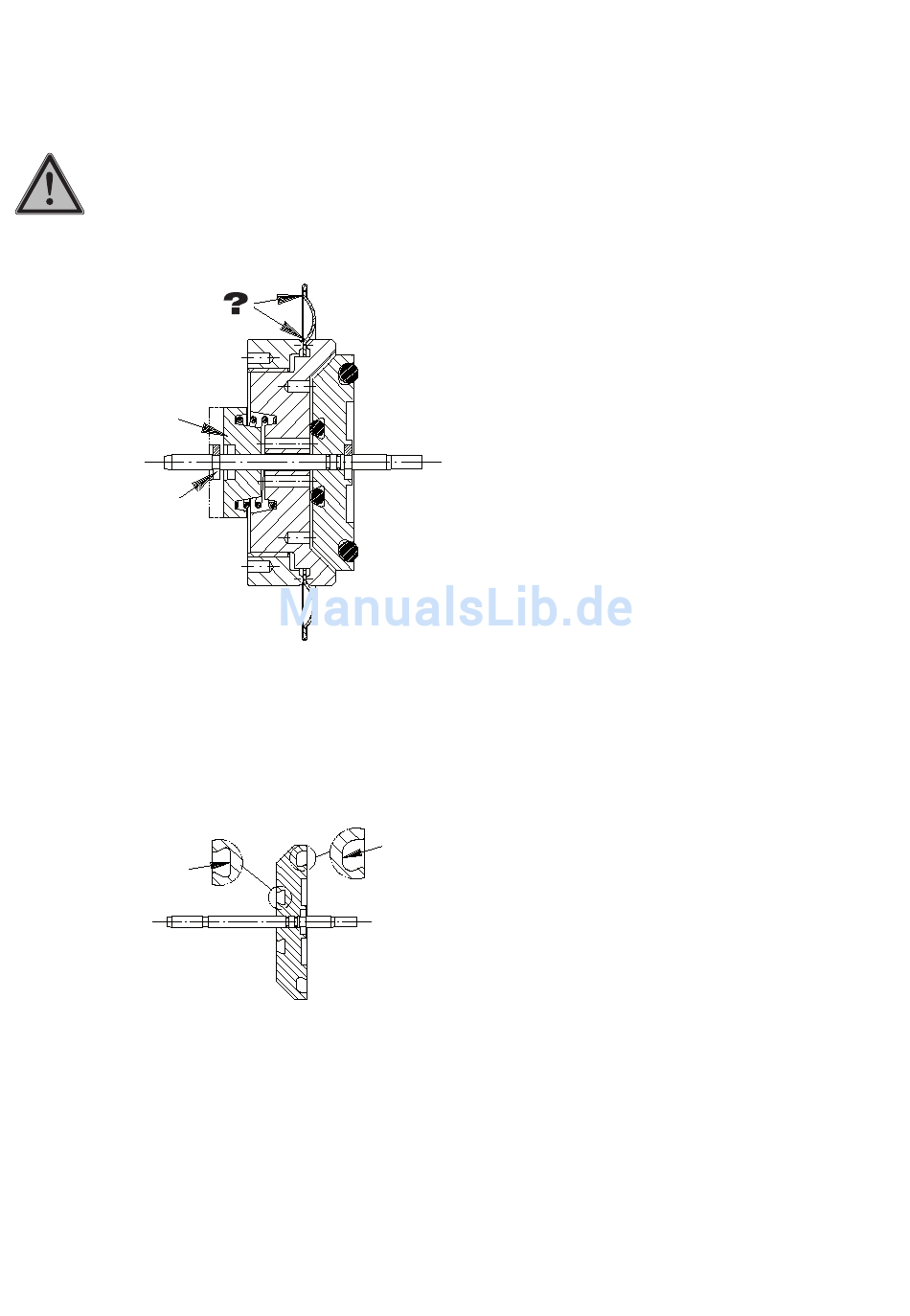

Abb. 12: Membranteller mit ① Federstütze und ② Sicherungsring
Zum Ausbau der Membrane werden spezielle Klemmschlüssel (2x Art.-Nr. 31616) oder Stirnlochschlüssel
(Zapfen-ø 3 mm Artikel Nr. 35279 und 4 mm Artikel Nr. 35278 ) verwendet. Die Membrane und der O-Ring
im Membranteller sollten grundsätzlich ausgetauscht werden. Beim Ausbau darf keinesfalls der Boden der
O-Ring-Nut beschädigt werden.
Abb. 13: O-Ringe am Membranteller
