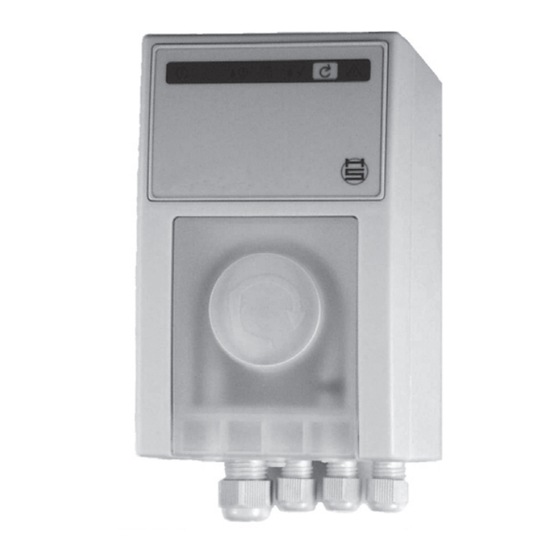

- Seite 1 EASYDOS Peristaltic V Schlauchpumpe mit drehzahlgeregeltem Antrieb Betriebsanleitung Vor Inbetriebnahme Betriebsanleitung lesen! Für künftige Verwendung aufbewahren.
-
Seite 2: Inhaltsverzeichnis
5 Inbetriebnahme ................................1 6. Sicherheit bei Bruch des Pumpenschlauches ......................1 7. Wartung / Verschleißteile / Ersatzteile ........................13 7.1 Schlauchwechsel ohne Demontage des Rotors ....................14 Unbedenklichkeitserklärung ............................16 CE Konformitätserklärung ............................17 Geräterevision ................................18 Gewährleistungsantrag ...............................19 | Betriebsanleitung EASYDOS Peristaltic V | Inhaltsverzeichnis... -
Seite 3: Kennzeichnung Von Hinweisen In Der Betriebsanleitung
Dies sind Zusatzinformationen, die das Arbeiten erleichtern und für einen störungsfreien Betrieb sorgen. Direkt an der Dosierpumpe angebrachte Hinweise wie z.B. • Kabelkennzeichnung • Kennzeichen für Fluidanschlüsse müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden. Keinzeichnungen von Hinweisen | Betriebsanleitung EASYDOS Peristaltic V | 3... -
Seite 4: Dosierschlauchpumpe Easydos Peristaltic V
Anzeige der Betriebsbereitschaft L1 m Bereichsschalter SW n Dosieren L2 o Schlauchfüll-Taster / Reset T1 p Potentiometer P1 q Potentiometer P2 r Störungsanzeige L3 s Tabelle mit Jumper-Positionen Abb. 2.2: Verdrahteter Wandkasten 4 | Betriebsanleitung EASYDOS Peristaltic V | Dosierschlauchpumpe... -
Seite 5: Grundausstattung / Eigenschaften
180 ... 264 V AC, 50 ... 60 Hz (200 ... 240 V, +/-10%) Sicherung 200 mA, mittelträge, 5 x 20 mm Leistungsaufnahme 16 VA max. Schlauchanschlüsse Klemmanschluss für Schläuche 4/6 mm Abmessungen (BxHxT) 92 x 170 x 130 mm Gewicht ca. 1,2 kg Dosierschlauchpumpe | Betriebsanleitung EASYDOS Peristaltic V | 5... -
Seite 6: Montage Und Sicherheitsbestimmungen
Pro Meter Förderhöhe entsteht ein Gegendruck von 0,1 bar (bei wasserähnlichen Medien). Bei Einsatz der Pumpe als Druckpumpe muß an der Einimpfstelle in das Drucksystem ein zusätzliches Rück- schlagventil eingebaut werden. 6 | Betriebsanleitung EASYDOS Peristaltic V | Montage und Sicherheitsbestimmungen... -
Seite 7: Vorgehensweise Bei Der Installation
(Nebenstehende Abbildung zeigt diese Einstellung.) Falls eine andere Betriebsart eingestellt werden soll, die Drahtbrücke mit einer Pinzette nach oben abziehen und auf das Stiftpaar aufschieben, das der gewünschten Betriebsart entspricht. Vorgehensweise bei der Installation | Betriebsanleitung EASYDOS Peristaltic V | 7... -
Seite 8: Betriebsart 1: Einstellbare Förderleistung Auf Eingang
öffnend externes Sauglanze Warnsignal : 560R L1, 230 V Abb. 4.1: In1 = Ansteuerung Dosieren / Zeitrelais In2 = ext. Störung zum Durchschleifen bei Anreihebetrieb mehrerer Pumpen 8 | Betriebsanleitung EASYDOS Peristaltic V | Vorgehensweise bei der Installation... - Seite 9 öffnend externes Sauglanze Warnsignal : 560R L1, 230 V Abb. 4.2: In1 = Ansteuerung Dosieren / Zeitrelais In2 = ext. Störung zum Durchschleifen bei Anreihebetrieb mehrerer Pumpen Vorgehensweise bei der Installation | Betriebsanleitung EASYDOS Peristaltic V | 9...
-
Seite 10: Betriebsart 3: 1 Zeitrelais Mit Einstellbarer Förderleistung Auf Eingang
öffnend externes Sauglanze Warnsignal : 560R L1, 230 V Abb. 4.3: In1: Ansteuerung Dosieren / Zeitrelais In2: ext. Störung zum Durchschleifen bei Anreihebetrieb mehrerer Pumpen 10 | Betriebsanleitung EASYDOS Peristaltic V | Vorgehensweise bei der Installation... -
Seite 11: Elektrischer Anschluss
Anschluss an einem von der Maschine unabhängigen 230-V-Netz erfolgt, ist in der Netzzuleitung ein allpoliger Trennschalter mit mindestens 3 mm Kontaktöffnungsweite vorzusehen. Der Anschluss hat entsprechend der Klemmenbezeichnung zu erfolgen. Vorgehensweise bei der Installation | Betriebsanleitung EASYDOS Peristaltic V | 11... -
Seite 12: Inbetriebnahme
Pumpenschlauchbruches in das Pumpengehäuse austretende Medium aus dem Pumpenkörper abgeleitet werden. Dazu wird der Stopfen im Schlauchhalter durch den mitgelieferten Anschlussstutzen ersetzt und ein ableitender Schlauch angeschlossen, der das austretende Medium zurück in das Produktgebinde leitet. 1 | Betriebsanleitung EASYDOS Peristaltic V | Inbetriebnahme / Sicherheit bei Bruch... -
Seite 13: Wartung / Verschleißteile / Ersatzteile
Hierzu ist immer der genaue Gerätetyp und die Seriennummer mit anzugeben. Ersatzteile Artikel-Nr. Schlauchhalter 0,8x4x1 37040 Rotor mit Rollen, passend zu 37040 37042 Schlauchhalter 4,8x4x1 39001 Rotor mit Rollen, passend zu 39001 39003 Wartung / Verschleißteile / Ersatzteile | Betriebsanleitung EASYDOS Peristaltic V | 13... -
Seite 14: Schlauchwechsel Ohne Demontage Des Rotors
Innere des Pumpengehäuses sorgfältig gereinigt und getrocknet werden. Schlauchhalter in das Pumpengehäuse einschieben Schlauchschleife wieder unter einer Drehbewegung des Rotors in die Laufbahn einführen. Pumpengehäusedeckel anbringen. Abb. 7.1: Abnehmen der Frontblende (12) in zwei Schritten 14 | Betriebsanleitung EASYDOS Peristaltic V | Wartung / Verschleißteile / Ersatzteile... - Seite 15 | Betriebsanleitung EASYDOS Peristaltic V | 15...
-
Seite 16: Unbedenklichkeitserklärung
Wir versichern, dass die vorstehenden Angaben korrekt und vollständig sind, und der Versand gemäß den gesetzlichen Bestimmungen erfolgt. Firma: ............................Anschrift: ..................................................................................... Telefon: ............................. Telefax:............................E-Mail: ............................Kunden-Nummer: ........................Ansprechpartner: ........................Datum, Unterschrift, Stempel: ..................... 16 | Betriebsanleitung EASYDOS Peristaltic V | Unbedenklichkeitserklärung... -
Seite 17: Ce Konformitätserklärung
(FR) Certificat de conformité aux directives européennes Le constructeur, soussigné: Lutz-Jesco GmbH, Am Bostelberge 19, 30900 Wedemark, déclare qu’à la sortie de ses usines le matériel neuf désigné ci-dessous était conforme aux prescriptions des directives européennes énoncées ci-après et conforme aux règles de sécurité et autres règles qui lui sont applicables dans le cadre de l’Union européenne. -
Seite 18: Geräterevision
Sie enthält technische Informationen zur Installation, Inbetriebnahme und Wartung. Wenn Sie Fragen haben oder Informationen wünschen, die über diese Betriebsanleitung hinausgehen, wenden Sie sich bitte an den Hersteller bzw. dessen offizielle Landesvertretung. 18 | Betriebsanleitung EASYDOS Peristaltic V | Revision... -
Seite 19: Gewährleistungsantrag
Eventuell verwendetes Zubehör: ....................................................................................................... Inbetriebnahme (Datum): ..............................Laufzeit (ca. Betriebsstunden): ............................. Bitte benennen Sie die Eigenarten der Installation und fügen Sie ggf. eine einfache Skizze mit Material-, Durchmesser-, Längen- und Höhenangaben bei. Garantieantrag | Betriebsanleitung EASYDOS Peristaltic V | 19... - Seite 20 Internet: www.lutz-jesco.de Internet: www.lutz-jesco.nl Internet: www.lutz-jesco.hu East Asia Middle East Lutz-JESCO America Corp. Lutz-Jesco Lutz-Jesco Middle East FZE East Asia Sdn Bhd 55 Bermar Park 6 Jalan Saudagar U1/16 P.O. Box 9614 Rochester, NY 14624 Hicom Glenmarie Industrial Park SAIF-Free Zone Center...
