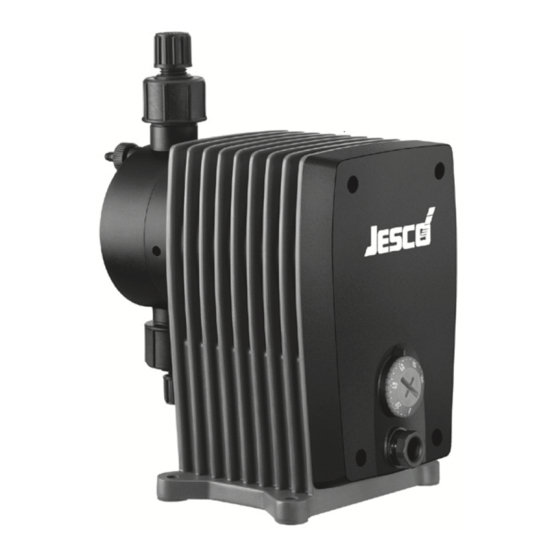

Jesco MAGDOS LB Betriebsanleitung
Magnet-membrandosierpumpe
Verwandte Anleitungen für Jesco MAGDOS LB
Inhaltszusammenfassung für Jesco MAGDOS LB

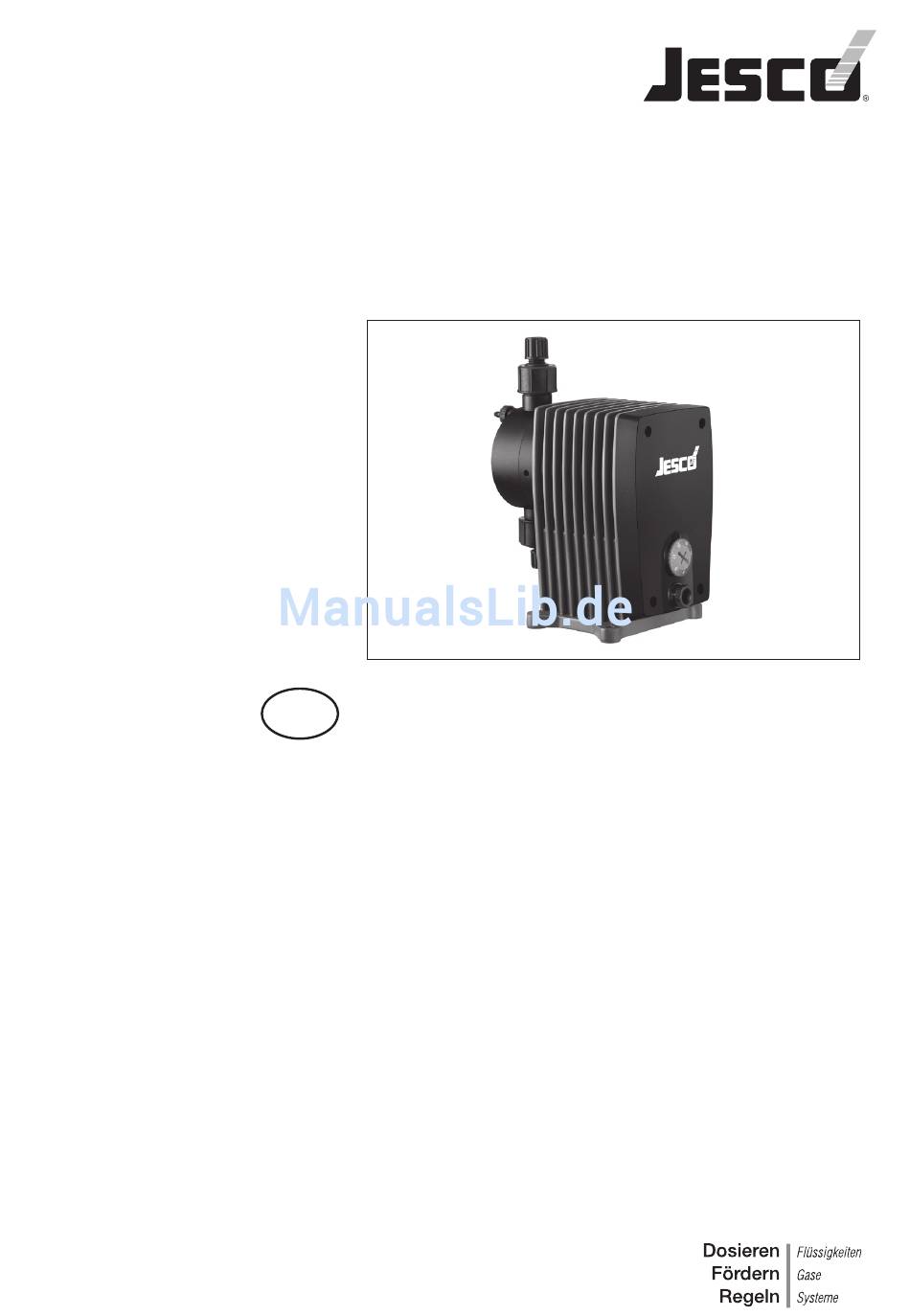

- Seite 1 MAGDOS LB Magnet-Membrandosierpumpe Betriebsanleitung Vor Inbetriebnahme Betriebsanleitung lesen! Für künftige Verwendung aufbewahren.
-
Seite 2: Inhaltsverzeichnis
12. Kalibrierung der Hubfrequenz-Verstellung ......................18 12.1 Kalibrierungsvorgang ............................. 18 12.2 Löschen der Kalibierung ..........................18 13. Ersatzteilliste .................................19 14. Störungsanalyse ..............................20 15. Geräterevision ................................21 16. Index ..................................22 17. Bohrschablone ...............................23 Konformitätserklärung ..............................25 Unbedenklichkeitserklärung ............................26 Gewährleistungsantrag ...............................27 2 | Betriebsanleitung MAGDOS LB | Inhaltsverzeichnis... -
Seite 3: Sicherheitshinweise
1.4 Wichtige Sicherheitshinweise Bei der Installation und dem Gebrauch dieses elektrischen Gerätes sollten stets grundlegende Vorsichts- massnahmen beachtet werden, einschließlich der folgenden: ACHTUNG! Lesen Sie und folgen Sie sämtlichen Anweisungen! Bewahren Sie diese Betriebsanleitung auf! Inhaltsverzeichnis | Betriebsanleitung MAGDOS LB | 3... -
Seite 4: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
Unmittelbar nach Abschluss der Arbeiten müssen alle Sicherheits- und Schutzeinrichtungen wieder ange- bracht bzw. in Funktion gesetzt werden. Vor der Inbetriebnahme sind die im Kapitel 7.2 „Montageort“ und 9.“Inbetriebnahme“ aufgeführten Punkte zu beachten. 4 | Betriebsanleitung MAGDOS LB | Allgemeine und Sicherheitshinweise... -
Seite 5: Eigenmächtiger Umbau Und Ersatzteilherstellung
übergelaufene Chemikalie unbedingt fachgerecht beseitigt werden. Nur so kann gesundheitliche Gefährdung durch die Chemikalie verhindert werden und ein chemischer Angriff an der Dosierpumpe vermieden werden. Übergelaufene Chemikalie könnte auch die Membrane am Einspannrand zerstören. Allgemeine und Sicherheitshinweise | Betriebsanleitung MAGDOS LB | 5... -
Seite 6: Lieferumfang
Beim Auspacken der Dosierpumpe und des auftragsbezogen beigelegten Zubehörs ist sorgfältig vorzu- gehen, damit Kleinteile nicht unbemerkt in der Verpackung bleiben. Der Lieferumfang ist sofort mit dem Lieferschein zu vergleichen. Bei Unstimmigkeiten ist die Ursache festzustellen. 6 | Betriebsanleitung MAGDOS LB | Allgemeine und Sicherheitshinweise... -
Seite 7: Bestimmungsgemäßer Gebrauch
Gegendruck sind im Kapitel „Förderkennlinien“ ersichtlich. 4. Maßbild MAGDOS Schlauchanschluss mit Überwurfmutter G5/8 Maß L LB 05 ... 2 LB 4 ... 15 6/9, 1/4“-3/8“ 6/12 Abb. 4.1: alle Maße in mm Bestimmungsgemäßer Gebrauch | Betriebsanleitung MAGDOS LB | 7... -
Seite 8: Technische Daten
IP 65 Isolationsklasse Gewicht ca. 3 kg Max. Umgebungstemp. 45 °C (mit PVC-Teilen 40 °C) Max. Medientemp. 50 °C (mit PVC-Teilen 35 °C) * Die exakten Dosiermengen sind den Förderkennlinien zu entnehmen. 8 | Betriebsanleitung MAGDOS LB | Technische Daten... -
Seite 9: Förderkennlinien
Die Förderkennlinien gelten bei 20 °C (68 °F) für Wasser. Medium (Dichte und Viskosität) und Temperatur verändern die Förderleistung. Dosierpumpen sind deshalb in der Anwendung auszulitern. LB 4 LB 2 LB 1 LB 05 [bar] LB 15 LB 10 LB 6 [bar] Förderkennlinien | Betriebsanleitung MAGDOS LB | 9... -
Seite 10: Installation
Die Dosierpumpe lässt sich neben der Bodenmontage ohne zusätzliche Elemente direkt an die Wand montieren. Der Dosierkopf wird entsprechend gedreht (zur Montage und Anzugsmoment siehe Kapitel 11, Wartung), damit weiterhin die Flussrichtung des Mediums durch den Dosierkopf gewährleistet ist. Abb. 7.1: Boden- bzw. Wandmontage der Dosierpumpe 10 | Betriebsanleitung MAGDOS LB | Installation... -
Seite 11: Elektrischer Anschluss
Verriegelung der Dosierpumpe vorzusehen. 7.5 Hydraulischer Anschluss Die MAGDOS LB wird mit lose beigelegten Schlauchanschlüssen geliefert. Die Schläuche zur Pumpe dürfen nicht unter Spannung stehen und müssen ggf. mit einer Zugsicherung versehen werden. Schneiden Sie den Schlauch sauber und exakt rechtwinklig auf die Länge zu. -
Seite 12: Impfstellen-Montage
(für kristallbildende Medien) Abb. 7.4: Impfstellen-Montage 7.7 Installationsbeispiel / Beispiel für Zubehör Auszug aus dem umfangenreichen Dosiertechnik Zubehör Programm des Herstellers. Befestigung der MAGDOS LB auf dem Behälter mit einem Behälteradapter. a MAGDOS LB b Dosierbehälter c Saugleitung d Ansaughilfe e Elektrisches Rührwerk... -
Seite 13: Bedienung
8. Bedienung Abb. 8.1: Bedienfeld MAGDOS LB mit a Hubfrequenz-Verstellung mit Skala, b Netzkabel Die Dosierpumpe besitzt keinen AN/AUS-Schalter und wird extern über die Spannungsversorgung geschal- tet. Um die Dosierpumpe zu stoppen, muss die Stromversorgung unterbrochen, bzw. die Dosierleistung über die Hubfrequenz-Verstellung auf „0 %“... -
Seite 14: Inbetriebnahme
Betriebsbedingungen gegengeprüft werden. Schäden von Über- und Unterdosierungen an der Dosierpumpe oder fehlender und mangelnder Installation von peripheren Armaturen sind nicht vom Hersteller der Dosiergeräte zu verantworten. Abb. 9.1: a Entlüftungsschraube, automatische Dosierkopf-Entlüftung 14 | Betriebsanleitung MAGDOS LB | Inbetriebnahme... -
Seite 15: Außerbetriebnahme
Soll das Gerät entsorgt werden, so ist es erst gründlich zu spülen. Chemikalienreste sind fachgerecht zu entsorgen. Das Gerät ist unter Berücksichtigung der ROHS-Richtlinie und dem Altgeräte-Elektrogesetz her- gestellt. Der Hersteller übernimmt die Entsorgung, wenn das Gerät kostenfrei eingesendet wird. Es gehört nicht in den Hausmüll! Außerbetriebnahme | Betriebsanleitung MAGDOS LB | 15... -
Seite 16: Wartung
Den Dosierkopf vorsetzen. Alle vier Dosierkopfschrauben einsetzen und leicht anziehen. Anschließend die Schrauben kreuzweise fest anziehen, z.B. oben links - unten rechts - oben rechts - unten links. Das erfor- derliches Anzugsmoment für die Dosierkopfschrauben beträgt 180 Ncm. 16 | Betriebsanleitung MAGDOS LB | Wartung... -
Seite 17: Ventile
Wechsel eines Ventils erfolgt im Austausch des kompletten Dosierkopfes. VORSICHT! Chemikalie kann herausspritzen. Verätzungen oder Verbrennungen können die Folge sein. Vor Arbeiten an der Dosierpumpe Druck entlasten und mit Wasser oder geeignetem Medium spülen. HINWEIS! Verschmutzte Ventile beeinträchtigen die Dosiergenauigkeit. Wartung | Betriebsanleitung MAGDOS LB | 17... -
Seite 18: Kalibrierung Der Hubfrequenz-Verstellung
Einschalten, nach 1 s innerhalb von 5 s die Hubfrequenz-Verstellung nach ganz links drehen (> 100%). Innerhalb 5 s wieder nach ganz rechts drehen (< 0%) und zuletzt wieder nach links drehen (> 100%). Nach einem einmaligen An-/Ausschalten ist die Dosierpumpe wieder im Auslieferungszustand. 18 | Betriebsanleitung MAGDOS LB | Kalibrierung der Hubfrequenz-Verstellung... -
Seite 19: Ersatzteilliste
39100 39101 E-Stahl E-Stahl 39105 39106 39107 PVDF Glas PVDF PTFE PVDF 38984 38985 38986 E-Stahl E-Stahl 39093 39094 39095 Glas PVDF EPDM PTFE PVDF 39048 39049 39050 E-Stahl E-Stahl 39108 39109 39110 Ersatzteilliste | Betriebsanleitung MAGDOS LB | 19... -
Seite 20: Störungsanalyse
Sollten mit obigen Angaben die Störungen nicht zu beseitigen sein, ist es erforderlich, die Dosierpumpe ins Werk einzuschicken bzw. sich mit unserem Verkauf wegen weiterer Maßnahmen in Verbindung zu setzen. Reparatur erfolgt umgehend. 20 | Betriebsanleitung MAGDOS LB | Störungsanalyse... -
Seite 21: Geräterevision
2.03 Sie enthält technische Informationen zur Installation, Inbetriebnahme und Wartung. Wenn Sie Fragen haben oder Informationen wünschen, die über diese Bedienungsanleitung hinausgehen, wenden Sie sich bitte an den Hersteller bzw. dessen offizielle Landesvertretung. Geräterevision | Betriebsanleitung MAGDOS LB | 21... -
Seite 22: Index
Impfstelle ..............12 Impfstellen-Montage .............12 Inbetriebnahme .............14 Installation ..............10 Installationsarbeiten ............10 Installationsbeispiele .............12 Kalibrierung ..............18 Konformitätserklärung ...........25 Maßbild ................7 Membranwechsel ............16 Persönliche Schutzausrüstung ........14 Pfeil ................11 Pulsationsdämpfer ............12 Rührwerk..............12 Schlauchanschluss ............11 Schutzkleidung ...............5 Störungsanalyse ............20 22 | Betriebsanleitung MAGDOS LB | Index... -
Seite 23: Bohrschablone
17. Bohrschablone Maßstab 1:1 Maße in mm Bohrschablone | Betriebsanleitung MAGDOS LB | 23... - Seite 24 24 | Betriebsanleitung MAGDOS LB | Bohrschablone...
-
Seite 25: Konformitätserklärung
(PT) Certificado de conformidade da UE Os abaixo mencionados Lutz-Jesco GmbH, Am Bostelberge 19, 30900 Wedemark, por este meio certificam que ao sair da fábrica o aparelho abaixo mencionado está de acordo com as directrizes harmonizadas da UE, padrões de segurança e de produtos específicos. Este certificado ficará... -
Seite 26: Unbedenklichkeitserklärung
Wir versichern, dass die vorstehenden Angaben korrekt und vollständig sind, und der Versand gemäß den gesetzlichen Bestimmungen erfolgt. Firma: ............................Anschrift: ..................................................................................... Telefon: ............................. Telefax:............................E-Mail: ............................Kunden-Nummer: ........................Ansprechpartner: ........................Datum, Unterschrift, Stempel: ..................... 26 | Betriebsanleitung MAGDOS LB | Unbedenklichkeitserklärung... -
Seite 27: Gewährleistungsantrag
Eventuell verwendetes Zubehör: ......................................................................................Inbetriebnahme (Datum): .......................... Laufzeit (ca. Betriebsstunden): ........................Bitte benennen Sie die Eigenarten der Installation und fügen Sie ggf. eine einfache Skizze mit Material-, Durchmesser-, Längen- und Höhenangaben bei. Gewährleistungsantrag | Betriebsanleitung MAGDOS LB | 27... - Seite 28 Internet: www.lutz-jesco.co.uk Internet: www.lutz-jesco.nl Internet: www.lutz-jesco.hu East Asia Middle East Lutz-JESCO America Corp. Lutz-Jesco Lutz-Jesco Middle East FZE East Asia Sdn Bhd 55 Bermar Park 6 Jalan Saudagar U1/16 P.O. Box 9614 Rochester, NY 14624 Hicom Glenmarie Industrial Park SAIF-Free Zone Center...
