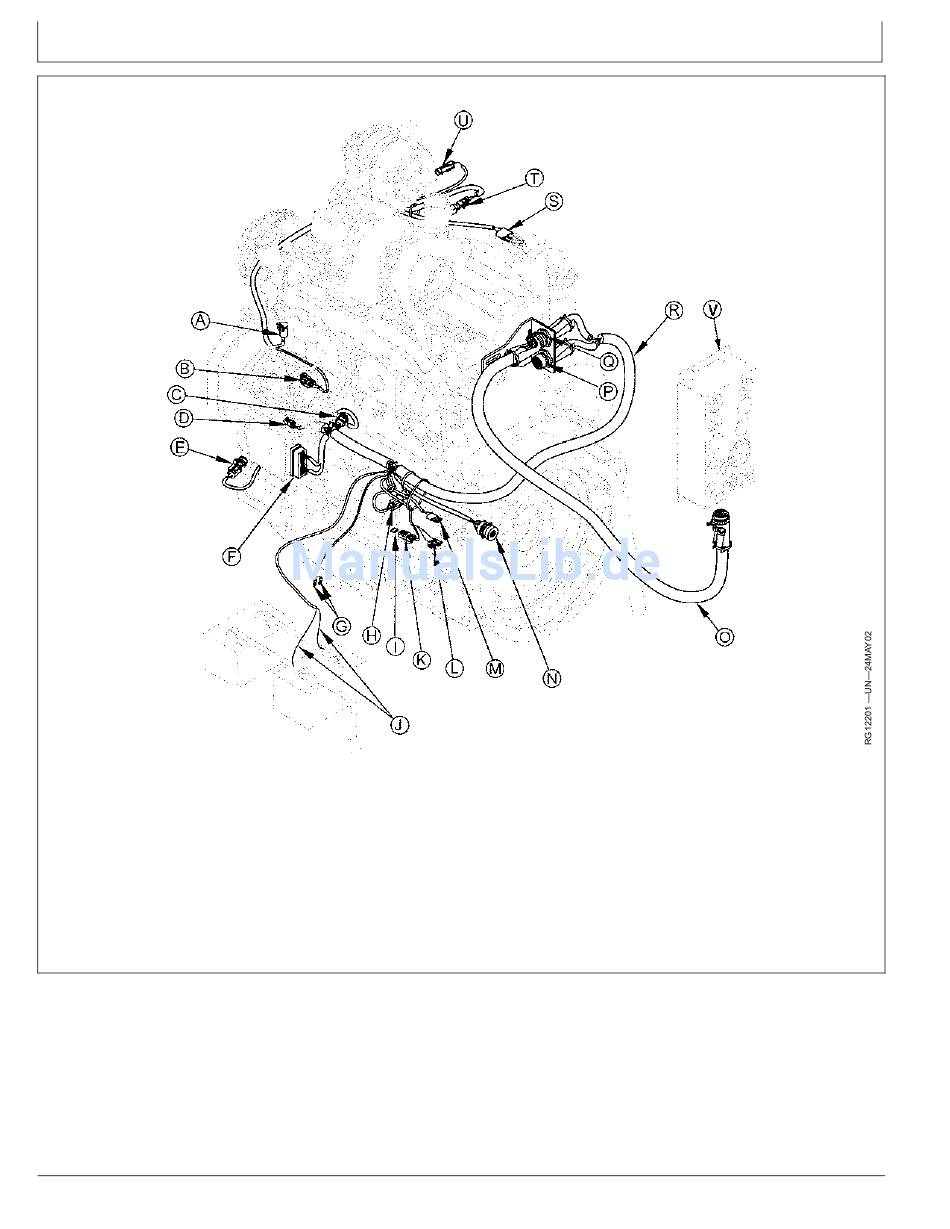

Motorkabelplan (elektronisches Kraftstoffsystem mit Stanadyne­Einspritzpumpe DE10)
A—Steckverbinder
des Kühlmittel­
Temperatursensors
B—Steckverbinder des
Kraftstofftemperatursensors
C—Steckverbinder des
Einspritzpumpen­
Magnetschalters
D—SAE 1939 CAN­
Steckverbinder
E—Steckverbinder des Kurbel­
wellenstellungssensors
F— ECU­Steckverbinder
Störungssuche
G—Steckverbinder für
Anlasserrelais
H—Steckverbinder des
Öldrucksensors
I— Hauptsystemsicherung (10 A)
J— Batterieanschlüsse,
Stromversorgung und Masse
K—Sicherungshalter
L— Steckverbinder des Stoß­
spannungsschutzmoduls
55­2
M—Dezentraler EIN/AUS­
Steckverbinder
N—Steckverbinder für
CAN­Netzwerkdiagnose
O—Armaturenbrettsteckverbin­
der­Kabelbaum
P—23­poliger Steckverbinder
für Zusatzausrüstung (nur
ECU­Steuereinheit mit
erweiterten Funktionen)
Q—21­poliger Armaturenbrett­
Steckverbinder
R—Motorkabelbaum
167/262
S—Steckverbinder für
Kraftstoffvorwärmer
T— Steckverbinder des Sensors
für Ansaugkrümmer­
Lufttemperatur
U—Zündungssteckverbinder des
Drehstromgenerators
V—Armaturenbrett
(Sonderausrüstung) oder
Generator­Armaturenbrett
CD03523,000018E ­29­02FEB07­1/1
