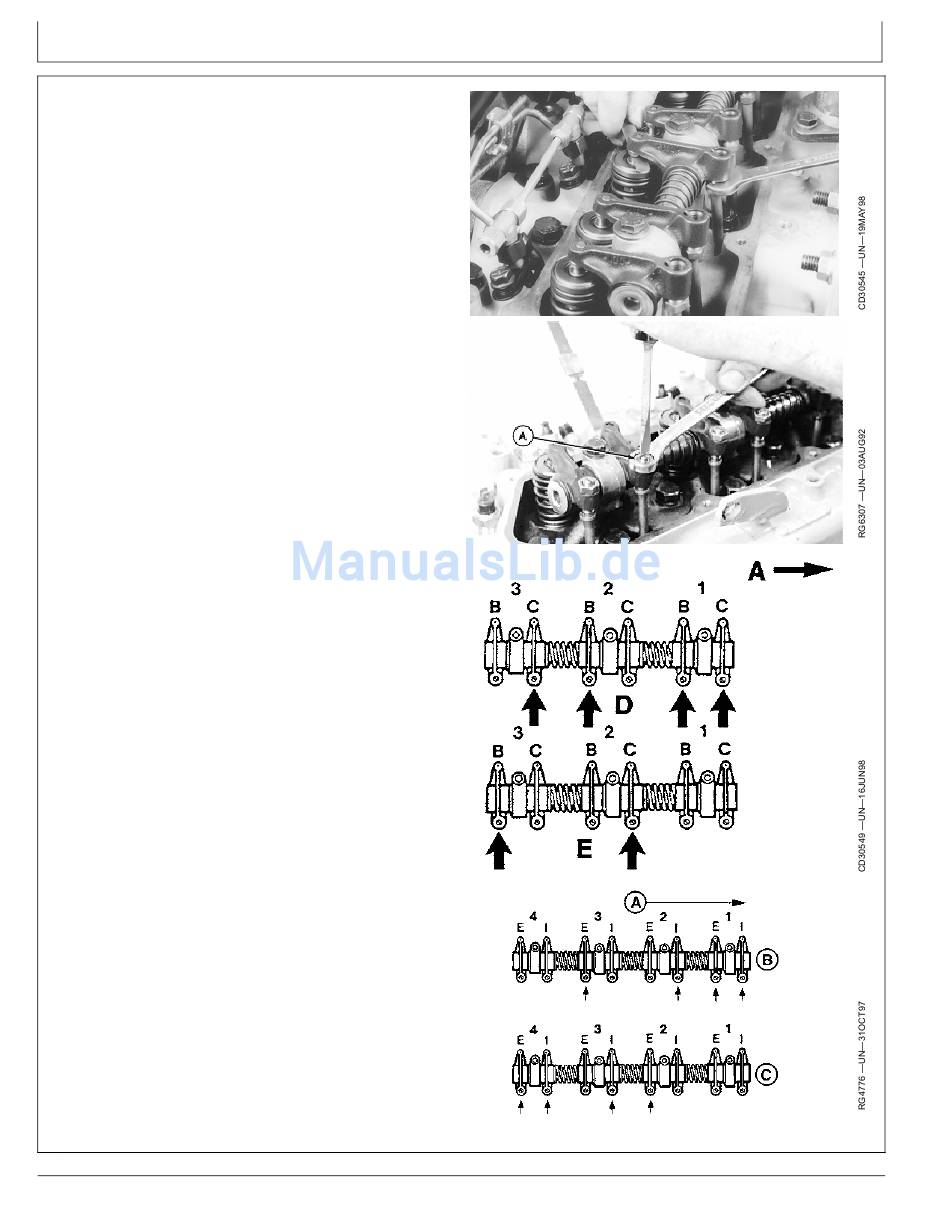

3. Ventilspiel prüfen und auf folgende Werte einstellen:
Spezifikation
Ventilspiel (bei kaltem
Motor)—Einlaß.......................................................... 0,35 mm (0.014 in.)
Auslaß ...................................................................... 0,45 mm (0.018 in.)
HINWEIS: Wenn die Kipphebelwelle eine Einstellschraube
mit Kontermutter (A) besitzt, diese mit 27 N∙m
(20 lb­ft) anziehen, nachdem das Ventilspiel
eingestellt wurde.
4. Zylinderkopfhaube und Entlüftungsrohr des
Kurbelgehäuses wieder einbauen.
•
Dreizylindermotor:
HINWEIS: Die Zündfolge ist 1­2­3.
a. Kolben Nr. 1 am O.T. (Verdichtungshub) feststellen
(D).
b. Ventilspiel der Auslaßventile Nr. 1 und 2 sowie der
Einlaßventile Nr. 1 und 3 einstellen.
c. Schwungrad um 360° drehen. Kolben Nr. 1 am O.T.
(Auslaßhub) feststellen (E).
d. Ventilspiel des Auslaßventils Nr. 3 und des
Einlaßventils Nr. 2 einstellen.
•
Vierzylindermotor:
HINWEIS: Die Zündfolge ist 1­3­4­2.
a. Den Kolben Nr. 1 am OT des Verdichtungshubs (B)
feststellen.
b. Ventilspiel der Auslaßventile Nr. 1 und 3 sowie der
Einlaßventile Nr. 1 und 2 einstellen.
c. Schwungrad um 360° drehen. Den Kolben Nr. 4 am
OT des Verdichtungshubs (C) feststellen.
d. Ventilspiel der Auslaßventile Nr. 2 und 4 sowie der
Einlaßventile Nr. 3 und 4 einstellen.
A—Motorvorderseite
B—Auslaßventil
C—Einlaßventil
A—Motorvorderseite
B—Kolben Nr. 1 am O.T. des
Verdichtungshubs
C—Kolben Nr. 4 am O.T. des
Verdichtungshubs
Wartung/1000 Stunden/Jährlich
D—Kolben Nr. 1 am O.T. des
Verdichtungshubs
E—Kolben Nr. 1 am O.T. des
Auslaßhubs
E—Auslaßventil
I— Einlaßventil
