Riemen prüfen (Motoren 4045 und 6068
mit manueller Spannvorrichtung)
Die Riemen auf Risse, ausgefranste oder überdehnte
Stellen prüfen. Nach Bedarf ersetzen.
HINWEIS: Die Einstellung des Riemens kann an einer
Meßlehre abgelesen werden, die an der oberen
Kante der Drehstromgeneratorhalterung
eingeschlagen ist.
1. Sechskantschrauben (B) und (C) lösen.
2. Drehstromgenerator im Langloch verschieben,
bis der Riemen nicht mehr durchhängt. Eine
Referenzmarkierung (D) auf Höhe der Raste (E) in der
oberen Drehstromgeneratorhalterung einritzen.
WICHTIG: Nicht gegen den hinteren Rahmen des
Drehstromgenerators drücken.
3. Den Drehstromgeneratorrahmen vorn nach außen
drücken und dadurch Riemen spannen; dabei die
Meßlehre (A) beachten. Einen gebrauchten Riemen
eine Einheit an der Lehre dehnen, einen neuen
Riemen 1,5 Einheiten.
4. Die Sechskantschrauben (B) und (C) festziehen.
A—Meßlehre für Riemenspan­
nung
B—Sechskantschraube
C—Sechskantschraube
Wartung/Alle 500 Stunden
D—Referenzmarkierung
E—Raste in oberer Drehstrom­
generatorhalterung
30­6

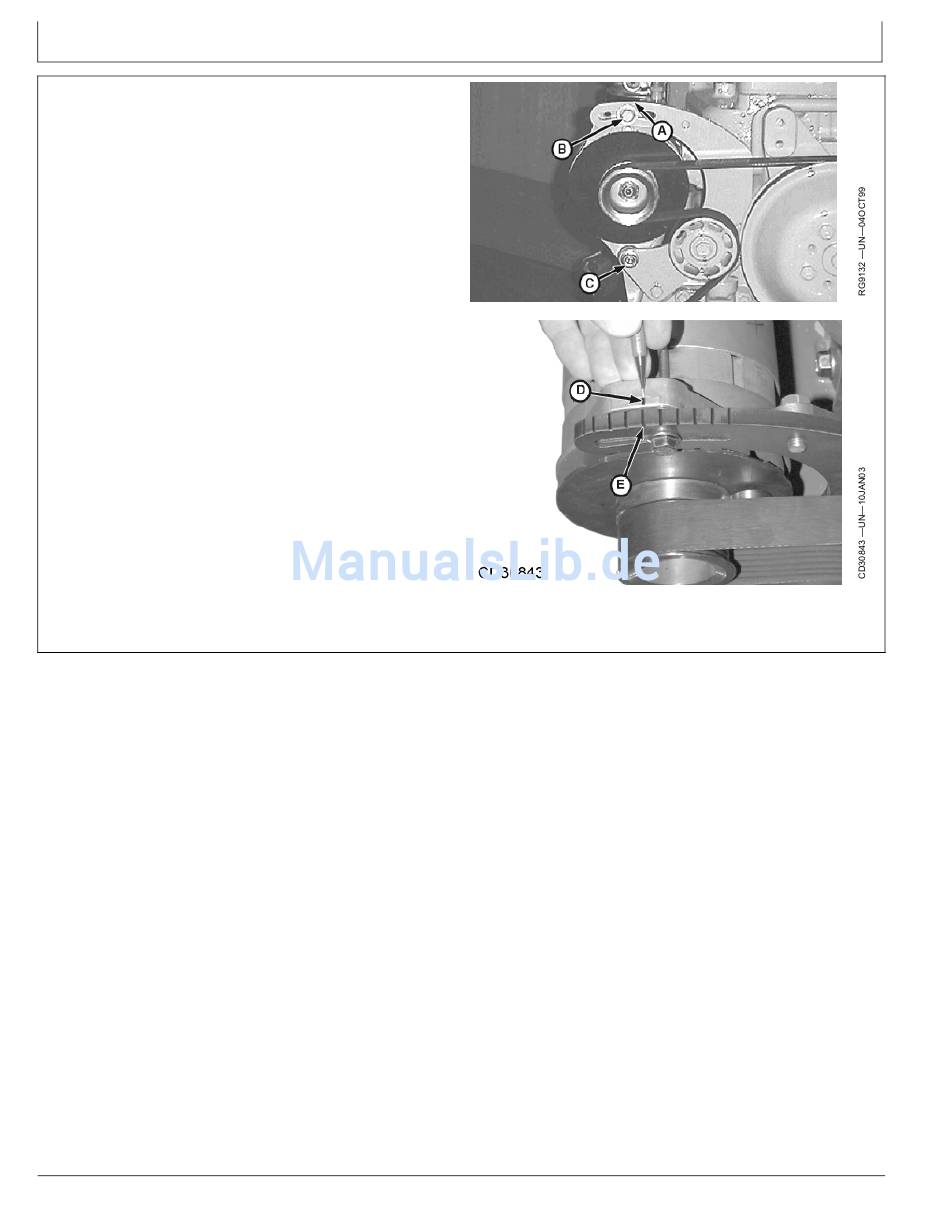

Manuelle Riemenspannvorrichtung bei Motoren 4045 und 6068
Referenzmarkierungen
