Verwendung der Diagnoseanzeige zum Aufrufen von Motorinformationen
(Sonderausrüstung)

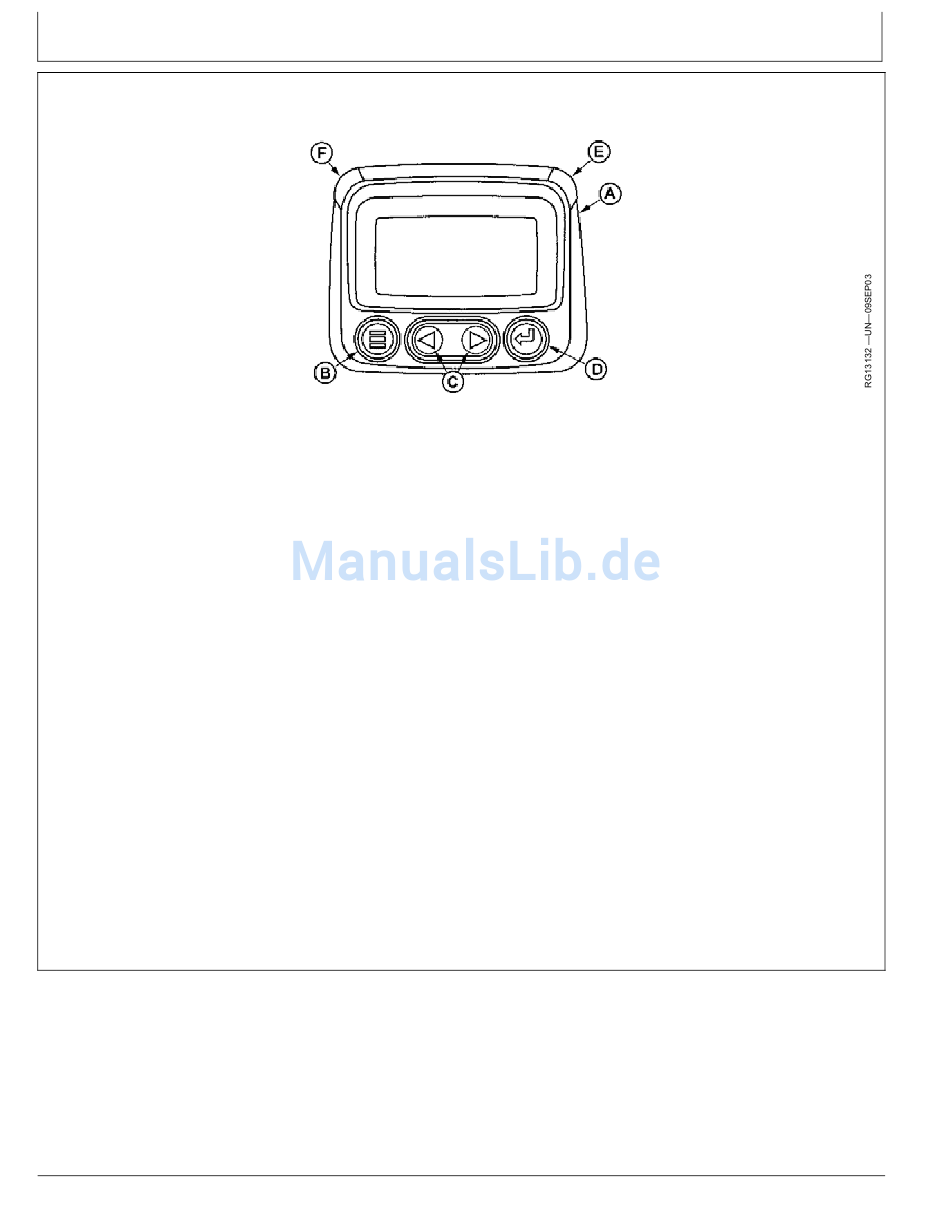

A—Diagnoseanzeige
B—Menütaste
HINWEIS: Generatoren, die von einem elektronisch
gesteuerten Motor (mit DE10 oder
HPCR­Kraftstoffsystem) angetrieben werden,
können mit einer Diagnoseanzeige als
Sonderausrüstung ausgestattet werden. Andere
Instrumente können je nach Generatorhersteller
verwendet werden. In den Unterlagen zum
Generator sind weitere Informationen enthalten.
Mit der Diagnoseanzeige (A) kann der Benutzer viele
Motorfunktionsdaten und Fehlercodes (DTCs) aufrufen.
Die Anzeige ist mit dem elektronischen Steuerungssystem
und seinen Sensoren verbunden. Dadurch kann der
Benutzer die Motorfunktionen überwachen und bei Bedarf
eine Störungssuche an den Motorsystemen durchführen.
Die Menütaste (B) drücken, um die verschiedenen
Motorfunktionen der Reihe nach aufzurufen. Die
Motorparameter können entweder mit englischen oder
metrischen Einheiten angezeigt werden. Folgende
Motorparameter können im Diagnoseanzeigefenster
angezeigt werden:
•
Motorbetriebsstunden
•
Motordrehzahl
•
Systemspannung
•
Prozentsatz der Motorlast bei aktueller Drehzahl
•
Kühlmitteltemperatur

Inbetriebnahme des Motors

Diagnoseanzeige
C—Pfeiltasten
D—Eingabetaste
15­1
E—Rote Anzeigeleuchte
"MOTOR ABSTELLEN"
F— Gelbe Anzeigeleuchte
"WARNUNG"
•
Öldruck
•
Gasstellung
•
Ansaugkrümmertemperatur
•
Aktueller Kraftstoffverbrauch
•
Aktive Diagnosecodes
•
Gespeicherte Diagnosecodes vom Motor
•
Einstellung der Einheiten für die Anzeige
•
Anzeige der Motorkonfigurationsparameter
HINWEIS: Die abrufbaren Motorparameter sind je nach
Motorausführung unterschiedlich. Die Daten
können in sechs Sprachen ausgelesen werden,
die während der Einrichtung des Anzeigegeräts
ausgewählt werden können.
Die Diagnoseanzeige enthält eine Flüssigkristallgra­
fikanzeige (LCD) mit Hintergrundbeleuchtung. Die
Anzeige kann entweder zur Darstellung eines einzelnen
Parameters oder als Quadrantanzeige mit vier Parametern
gleichzeitig ausgelegt sein. Die Diagnoseanzeige verfügt
über zwei Pfeiltasten (C), mit denen die Motorparame­
terliste durchlaufen und die Menüliste angezeigt werden
kann, sowie eine Eingabetaste (D) zur Auswahl von
hervorgehobenen Elementen. Die rote (E) und gelbe (F)
Leuchte werden verwendet, um anzuzeigen, daß die
Diagnoseanzeige einen aktiven Fehlercode empfangen
hat.
