Riemen von Lüfter/Drehstromgenerator
ersetzen (Motoren 4045 und 6068)
HINWEIS: Zusätzliche Hinweise zur Riemenspann­
vorrichtung sind unter FEDERSPANNUNG
DES RIEMENSPANNERS UND RIEMENVER­
SCHLEISS PRÜFEN zu finden.
1. Die Riemen auf Risse, ausgefranste oder überdehnte
Stellen prüfen. Bei Bedarf ersetzen.
2. Bei Motoren mit automatischem Riemenspanner die
Spannung mit Hilfe eines Brecheisens und eines
Steckschlüssels am Spannarm lösen.
Bei Motoren mit manuellem Riemenspanner die
Halteschrauben des Drehstromgenerators lösen.
3. Den Mehrfachkeilriemen von den Riemenscheiben
abnehmen und wegwerfen.
4. Den neuen Riemen auflegen; dabei darauf achten, daß
der Riemen richtig in den Rillen aller Riemenscheiben

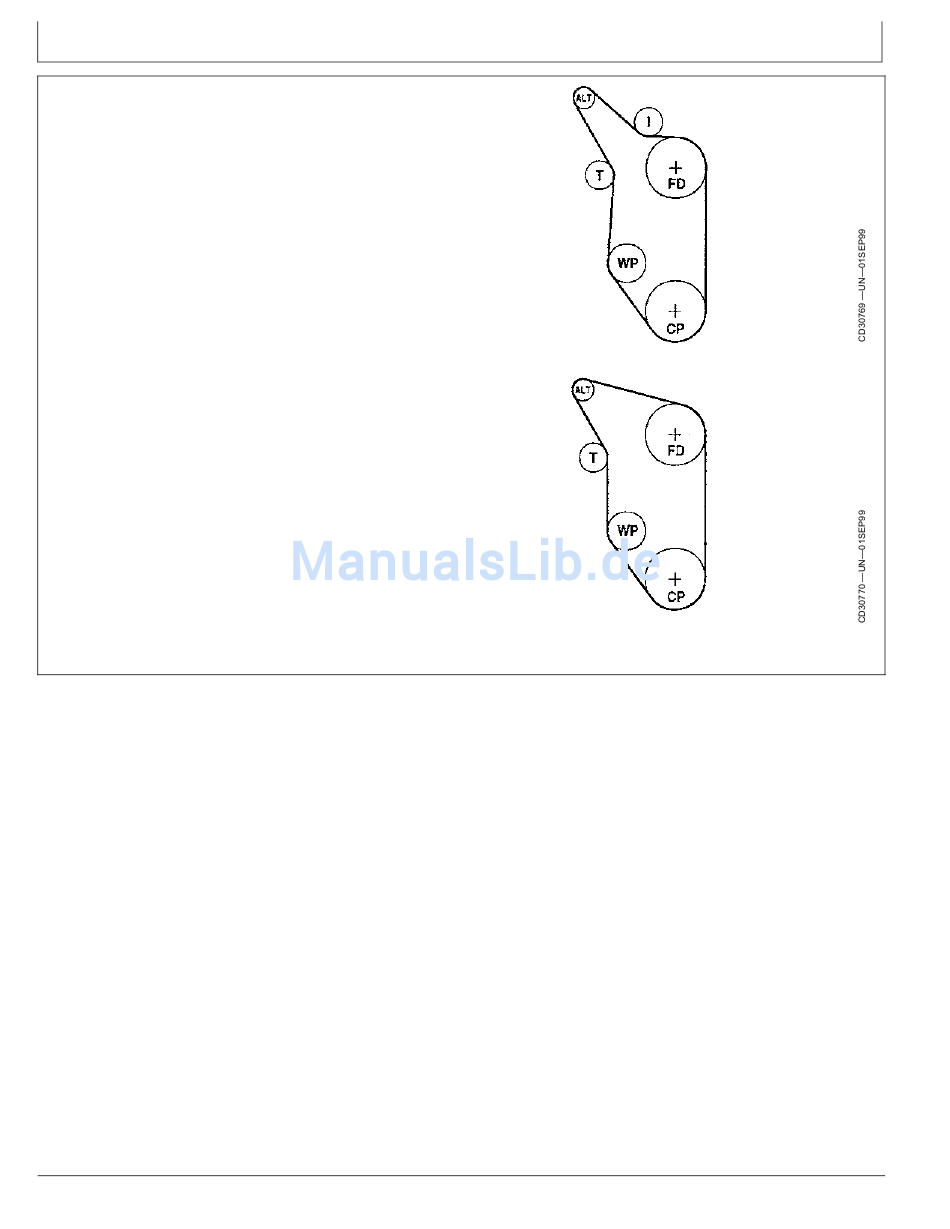

sitzt. Die Riemenführung für den jeweiligen Motor ist
den Abbildungen rechts zu entnehmen.
5. Riemen spannen (siehe RIEMEN PRÜFEN).
6. Den Motor anlassen und die Riemenausrichtung
prüfen.
ALT— Drehstromgenerator
CP—Kurbelwellenriemen­
scheibe
FD—Lüfterantrieb
Wartung/Nach Bedarf
I— Spannrolle
T— Spannvorrichtung
WP—Wasserpumpe
50­5
Einbau bei Motoren 4045
Einbau bei Motoren 6068
162/262
DPSG,CD03523,45 ­29­31JAN07­1/1
