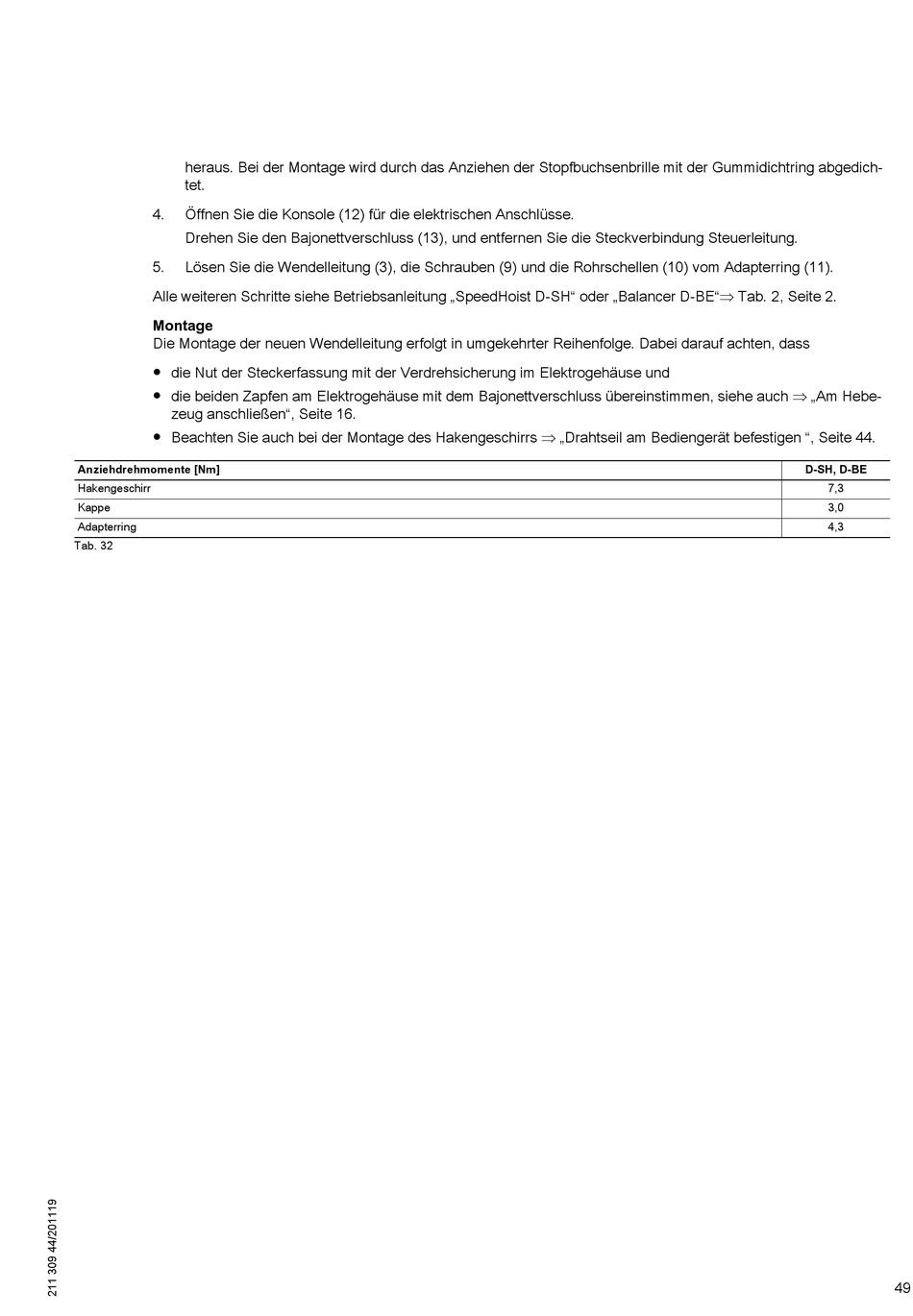

heraus. Bei der Montage wird durch das Anziehen der Stopfbuchsenbrille mit der Gummidichtring abgedich‐
tet.
4.
Öffnen Sie die Konsole (12) für die elektrischen Anschlüsse.
Drehen Sie den Bajonettverschluss (13), und entfernen Sie die Steckverbindung Steuerleitung.
5.
Lösen Sie die Wendelleitung (3), die Schrauben (9) und die Rohrschellen (10) vom Adapterring (11).
Alle weiteren Schritte siehe Betriebsanleitung „SpeedHoist D-SH" oder „Balancer D-BE" Tab. 2, Seite 2.
Montage
Die Montage der neuen Wendelleitung erfolgt in umgekehrter Reihenfolge. Dabei darauf achten, dass
● die Nut der Steckerfassung mit der Verdrehsicherung im Elektrogehäuse und
● die beiden Zapfen am Elektrogehäuse mit dem Bajonettverschluss übereinstimmen, siehe auch „Am Hebe‐
zeug anschließen", Seite 16.
● Beachten Sie auch bei der Montage des Hakengeschirrs „Drahtseil am Bediengerät befestigen ", Seite 44.
Anziehdrehmomente [Nm]
Hakengeschirr
Kappe
Adapterring
Tab. 32
D-SH, D-BE
7,3
3,0
4,3
49
