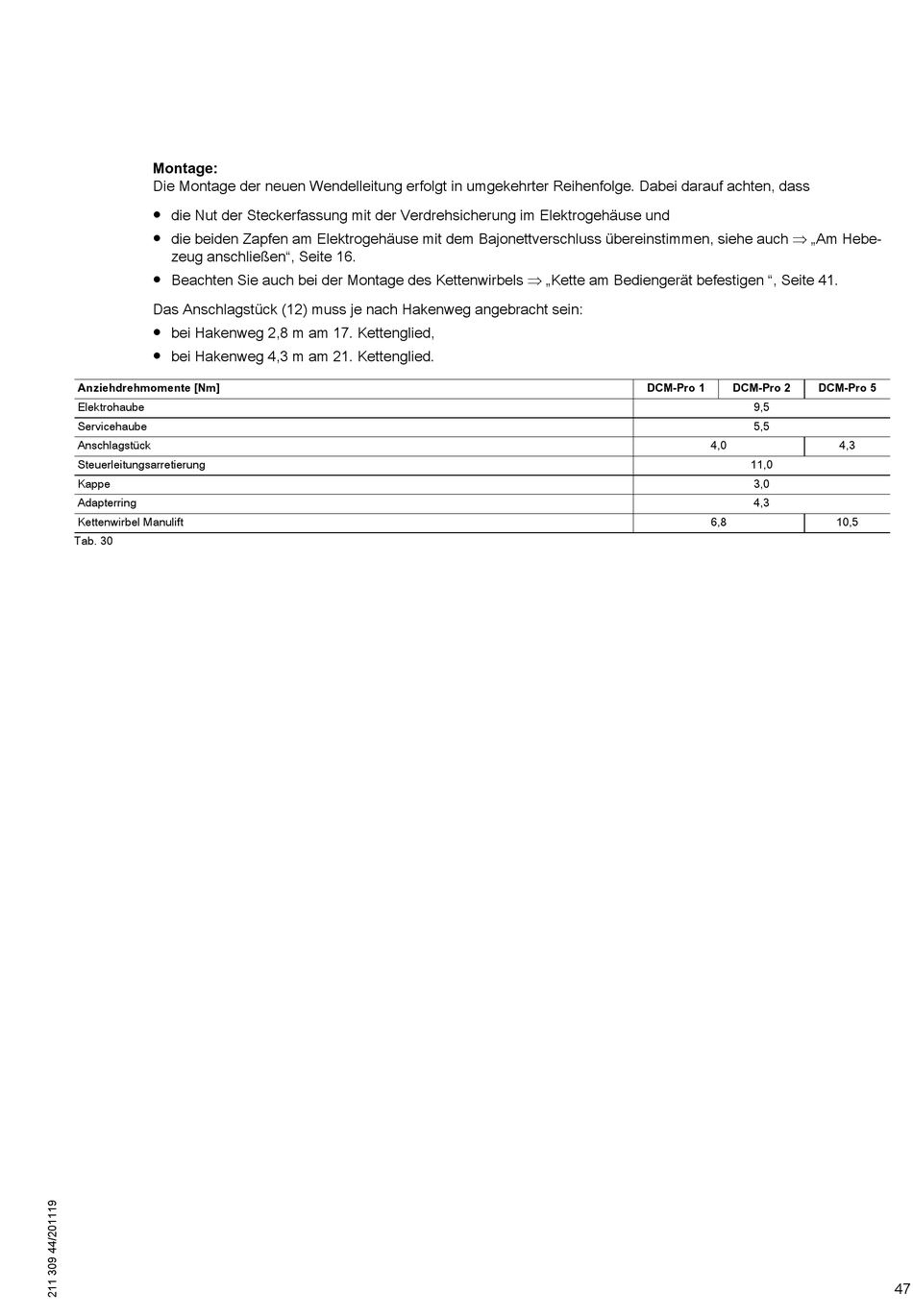

Montage:
Die Montage der neuen Wendelleitung erfolgt in umgekehrter Reihenfolge. Dabei darauf achten, dass
● die Nut der Steckerfassung mit der Verdrehsicherung im Elektrogehäuse und
● die beiden Zapfen am Elektrogehäuse mit dem Bajonettverschluss übereinstimmen, siehe auch  „Am Hebe‐
zeug anschließen", Seite 16.
● Beachten Sie auch bei der Montage des Kettenwirbels  „Kette am Bediengerät befestigen ", Seite 41.
Das Anschlagstück (12) muss je nach Hakenweg angebracht sein:
● bei Hakenweg 2,8 m am 17. Kettenglied,
● bei Hakenweg 4,3 m am 21. Kettenglied.
Anziehdrehmomente [Nm]
Elektrohaube
Servicehaube
Anschlagstück
Steuerleitungsarretierung
Kappe
Adapterring
Kettenwirbel Manulift
Tab. 30
DCM-Pro 1 DCM-Pro 2 DCM-Pro 5
9,5
5,5
4,0
11,0
3,0
4,3
6,8
4,3
10,5
