8.3.4.2
Kette am Bediengerät befestigen

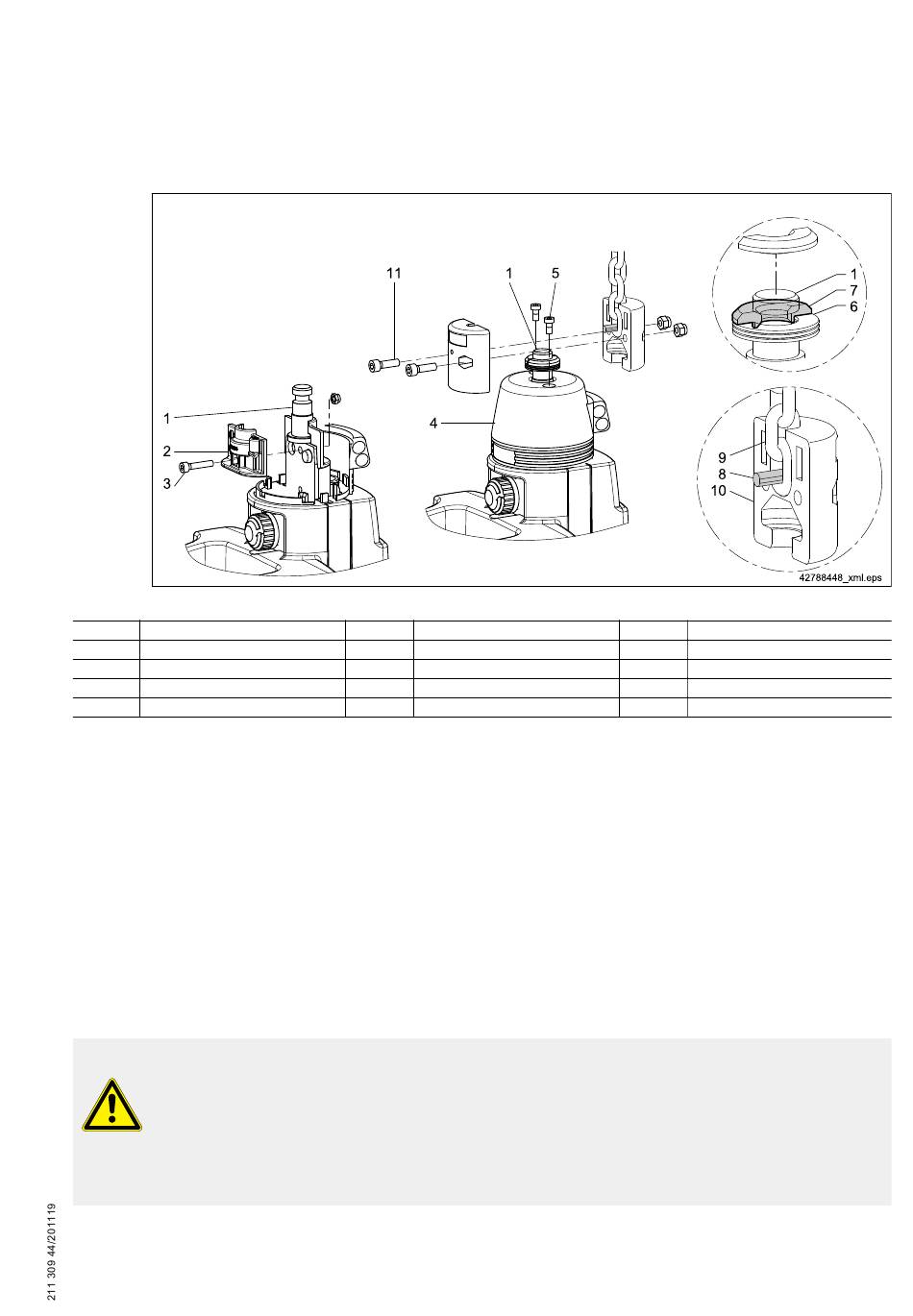

Abb. 35
Pos.
Benennung
1
Bolzen für Kettenwirbel
2
Kettenhalterung
3
Schraube Kettenhalterung
4
Kappe
Tab. 25
Montage:
–
Legen Sie den Bolzen (1) in die Kettenhalterung (2) ein, und verschrauben Sie die beiden Hälften der Ket‐
tenhalterung (2) mit der Innensechskant-Schraube (3) mit einem Anziehdrehmoment von 5 - 6 Nm.
–
Schieben Sie die Kappe (4) mit der Wendelleitungseinführung und der Wendelleitung über den Bolzen (1),
und ziehen Sie die Kappenschrauben (5) mit einem Anziehdrehmoment von 3 Nm an.
–
Montieren Sie das Lager (6) und die Schließstücke (7) in der richtigen Reihenfolge auf dem Bolzen (1).
–
Stecken Sie den Sicherungsbolzen (8) in die Kette (9), und legen Sie die Adapterhälfte Kettenwirbel (10) um
den Bolzen (1).
–
Schließen Sie die Adapterhälften (10), und ziehen Sie die Schrauben (11) mit dem korrekten Anziehdrehmo‐
ment an:
Kette 4,2 x 12,2 ⇒ 6,8 Nm,
Kette 5,3 x 15,2 ⇒ 10,5 Nm.
GEFAHR
Lastabsturz
Durch fehlerhafte Montage kann es zu Lastabstürzen kommen.
Bei der Montage darauf achten:
–
dass die Schließstücke (7) mit ihrem Kragen im Lager (6) liegen. Lager und Lagersitz fetten.
–
dass der Sicherungsbolzen (8) bei der Montage des Adapters Kettenwirbel korrekt montiert ist.
Pos.
Benennung
5
Kappenschraube
6
Lager
7
Schließstück
8
Sicherungsbolzen
Pos.
Benennung
9
Kette
10
Adapterhälfte Kettenwirbel
11
Schrauben Adapter
