8.3.1.2
Schaltgetriebe wechseln

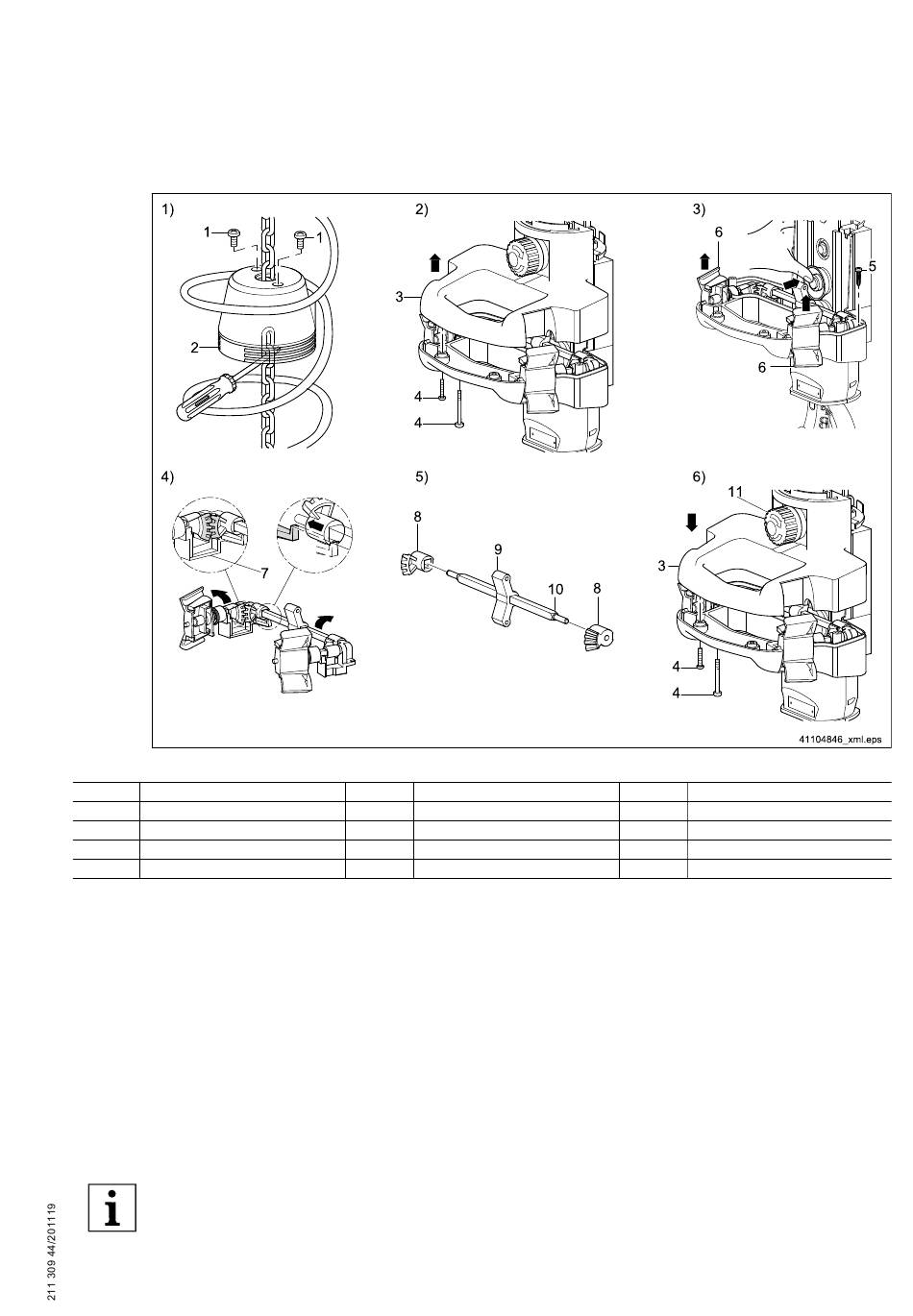

Abb. 29
Pos.
Benennung
1
Kappenschraube
2
Kappe
3
Gehäuseoberteil
4
Schraube Gehäuseoberteil
Tab. 19
1.
Kappenschrauben (1) lösen, Kappe (2) nach oben schieben und gegen Herunterfallen sichern (z.B. mit
Schraubendreher).
2.
Die 4 Schrauben (4) lösen und das Gehäuseoberteil (3) nach oben abnehmen.
3.
Nach Lösen der Lagerbockschrauben (5) das komplette Getriebe mit den Betätigungswippen (6) nach oben
ziehen.
4.
Die Hebelwelle (10) um 90° zum Lagerbock (7) verdrehen und herausziehen.
Bei der Montage die Hebelwelle (10) mit dem Kegelrad (8) wie gezeigt in den Lagerbock (7) einstecken.
Auf den richtigen Eingriff der Verzahnung der beiden Kegelräder achten.
5.
Das Kegelrad (8) von der Hebelwelle (10) ziehen.
Bei der Montage das Kegelrad (8) bis zum Anschlag aufstecken.
Auf die richtige Stellung zum Hebel (9) achten.
Beim Zusammensetzen der beiden Gehäuseteile darf der Not-Halt (11) nicht gedrückt sein.
Pos.
Benennung
5
Lagerbockschraube
6
Betätigungswippe
7
Lagerbock
8
Kegelrad
Pos.
Benennung
9
Hebel
10
Hebelwelle
11
Not-Halt
37
