8.3
Instandhaltungsarbeiten
8.3.1
Manulift DSM
8.3.1.1
Schaltelemente wechseln

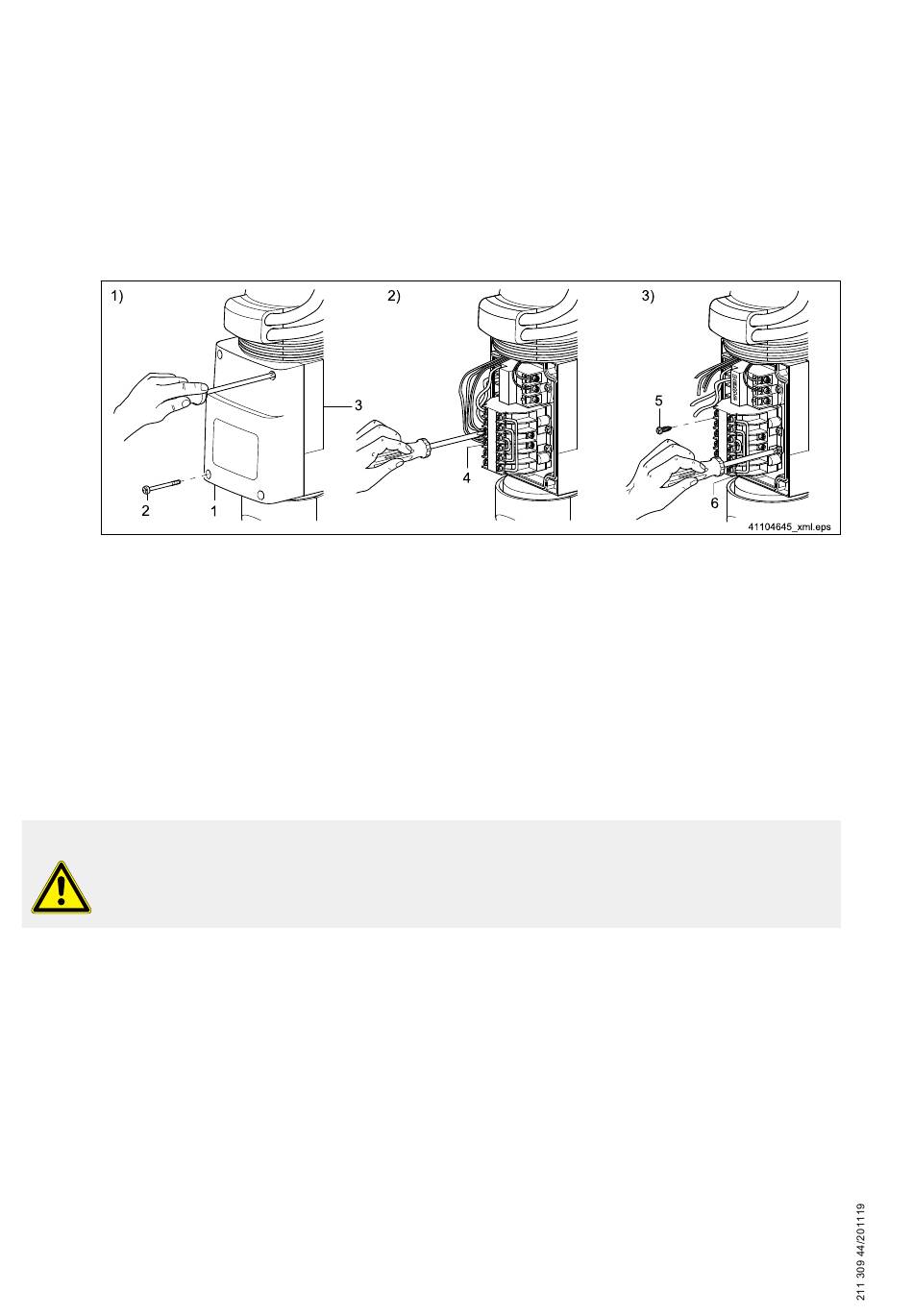

Abb. 28
Hebezeug vom Versorgungsnetz (Netzanschlussschalter) trennen und gegen Wiedereinschalten sichern.
1.
Drehen Sie die 4 Deckelschrauben (2) heraus, und nehmen Sie den Gehäusedeckel (1) ab.
2.
Lösen Sie die elektrischen Anschlüsse (4).
3.
Nach Lösen der 4 Schaltelementschrauben (5) lösen Sie die Adern und ziehen das Schaltelement (6) he‐
raus.
Bei der Montage ist das Schaltelement durch die Rippe am Gehäuse nur in einer Lage montierbar.
Bei der Montage beachten:
● Nach Anziehen der Deckelschrauben (2) darf zwischen Gehäusedeckel (1) und Gehäuseunterteil (3) kein
Spalt bleiben.
● Die Deckelschrauben über Kreuz festziehen.
GEFAHR
Spannungsführende Bauteile
Wendelleitung nur nach Schaltplan anschließen! Aderkennzeichnung beachten!
36
