8.3.6.2

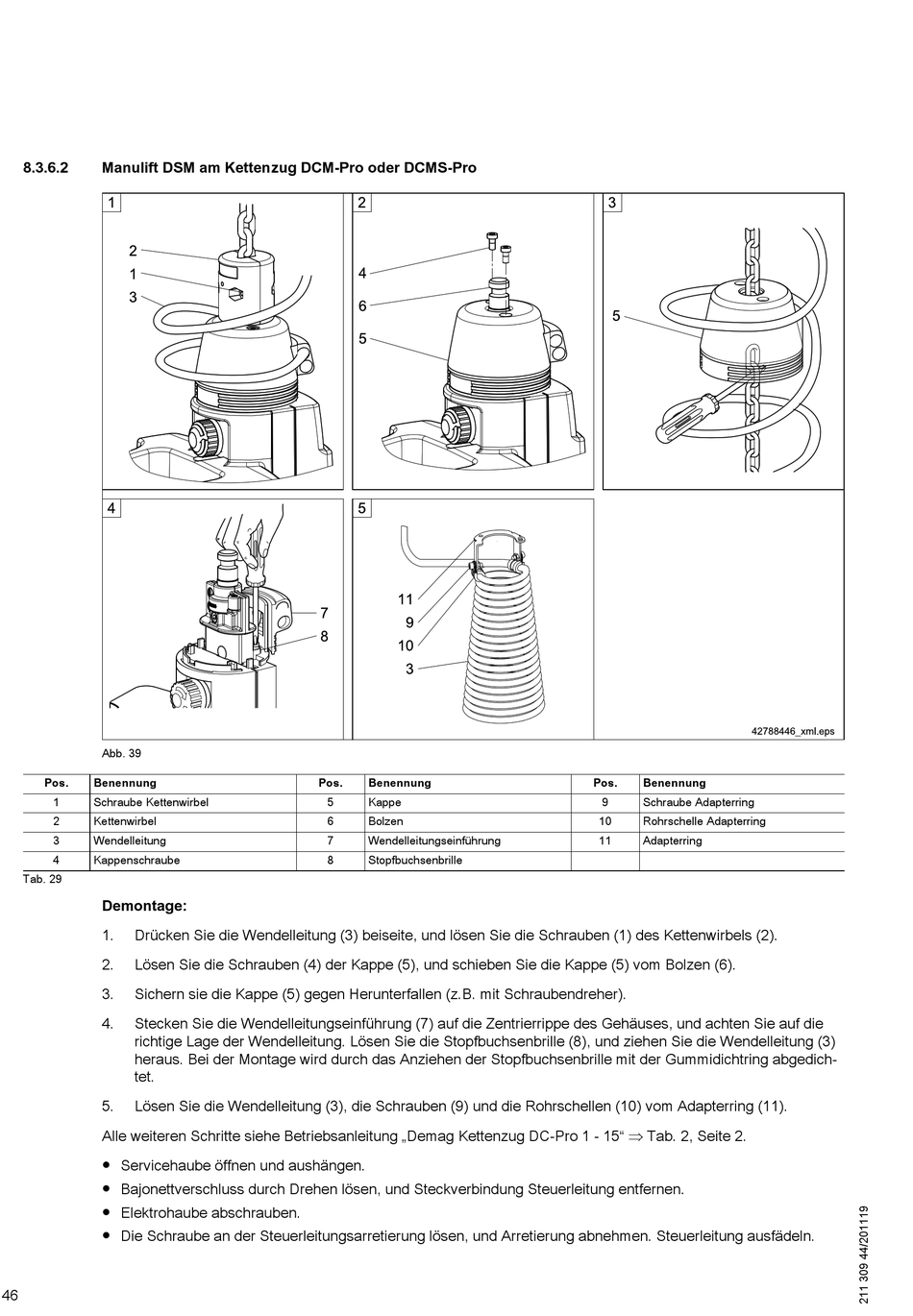

Manulift DSM am Kettenzug DCM-Pro oder DCMS-Pro
Abb. 39
Pos.
Benennung
1
Schraube Kettenwirbel
2
Kettenwirbel
3
Wendelleitung
4
Kappenschraube
Tab. 29
Demontage:
1.
Drücken Sie die Wendelleitung (3) beiseite, und lösen Sie die Schrauben (1) des Kettenwirbels (2).
2.
Lösen Sie die Schrauben (4) der Kappe (5), und schieben Sie die Kappe (5) vom Bolzen (6).
3.
Sichern sie die Kappe (5) gegen Herunterfallen (z.B. mit Schraubendreher).
4.
Stecken Sie die Wendelleitungseinführung (7) auf die Zentrierrippe des Gehäuses, und achten Sie auf die
richtige Lage der Wendelleitung. Lösen Sie die Stopfbuchsenbrille (8), und ziehen Sie die Wendelleitung (3)
heraus. Bei der Montage wird durch das Anziehen der Stopfbuchsenbrille mit der Gummidichtring abgedich‐
tet.
5.
Lösen Sie die Wendelleitung (3), die Schrauben (9) und die Rohrschellen (10) vom Adapterring (11).
Alle weiteren Schritte siehe Betriebsanleitung „Demag Kettenzug DC-Pro 1 - 15" Tab. 2, Seite 2.
● Servicehaube öffnen und aushängen.
● Bajonettverschluss durch Drehen lösen, und Steckverbindung Steuerleitung entfernen.
● Elektrohaube abschrauben.
● Die Schraube an der Steuerleitungsarretierung lösen, und Arretierung abnehmen. Steuerleitung ausfädeln.
46
Pos.
Benennung
5
Kappe
6
Bolzen
7
Wendelleitungseinführung
8
Stopfbuchsenbrille
Pos.
Benennung
9
Schraube Adapterring
10
Rohrschelle Adapterring
11
Adapterring
