8.3.2
Schnellwechselkupplung prüfen

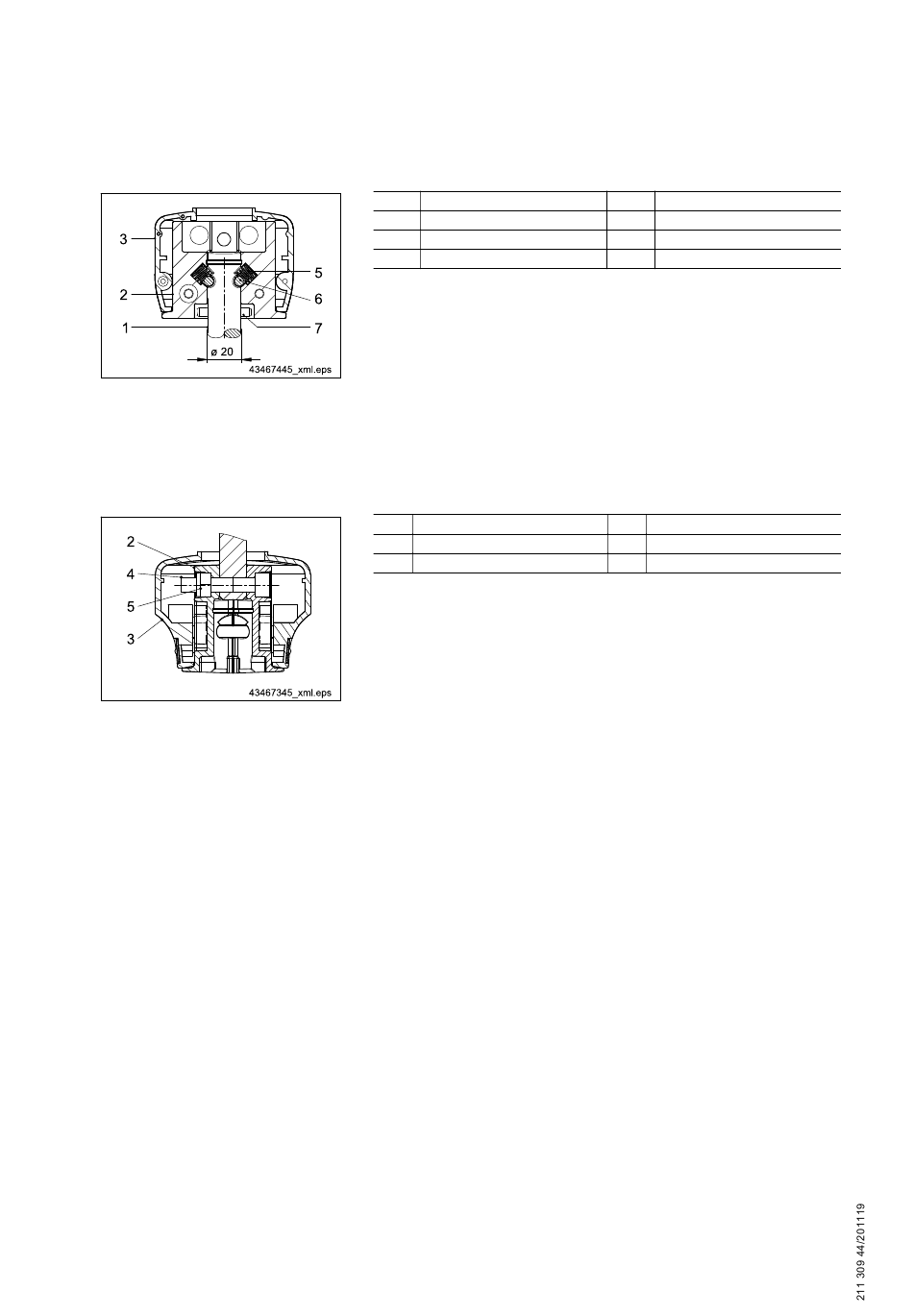

Abb. 30
Die Aufnahme Lastaufnahmemittel (2) (aus Aluminium) auf Rissfreiheit prüfen.
Die im Lastaufnahmemittel eingebaute Verdrehsicherung (7) vierteljährlich auf festen Sitz und Abnutzung prüfen.
Der Durchmesser der Schnellwechselkupplung zum Einstecken von Lastaufnahmemitteln beträgt 20,5 mm. Durch
Abnutzung wird dieser aufgeweitet. Er darf an keiner Stelle größer als 21,5 mm sein.
Abb. 31
38
Pos.
Benennung
1
Kupplungsstift
2
Aufnahme Lastaufnahmemittel
3
Entriegelungsbuchse
Tab. 20
Die Funktion und Leichtgängigkeit der Schnellwechselkupplung täglich
prüfen.
Die in der Schnellwechselkupplung eingebauten Zylinderstifte (6) müs‐
sen vierteljährlich überprüft werden. Um die Zylinderstifte zu kontrollie‐
ren, die beiden Verbindungsschrauben an der Entriegelungsbuchse (3)
lösen. Der Durchmesser der Zylinderstifte von 5,4 mm darf an keiner
Stelle unterschritten werden.
Pos. Benennung
2
Halterhälfte
3
Entriegelungskappe
Tab. 21
Die Schraube M8x40 (4) und die Sechskantmutter M8 (5) sind mit ei‐
nem Anziehdrehmoment von 5 - 6 Nm anzuziehen.
Pos.
Benennung
5
Druckfeder
6
Zylinderstift
7
Verdrehsicherung
Pos. Benennung
4
Schraube M8x40
5
Sechskantmutter M8
