7.4.4
Schnellwechselkupplung bedienen

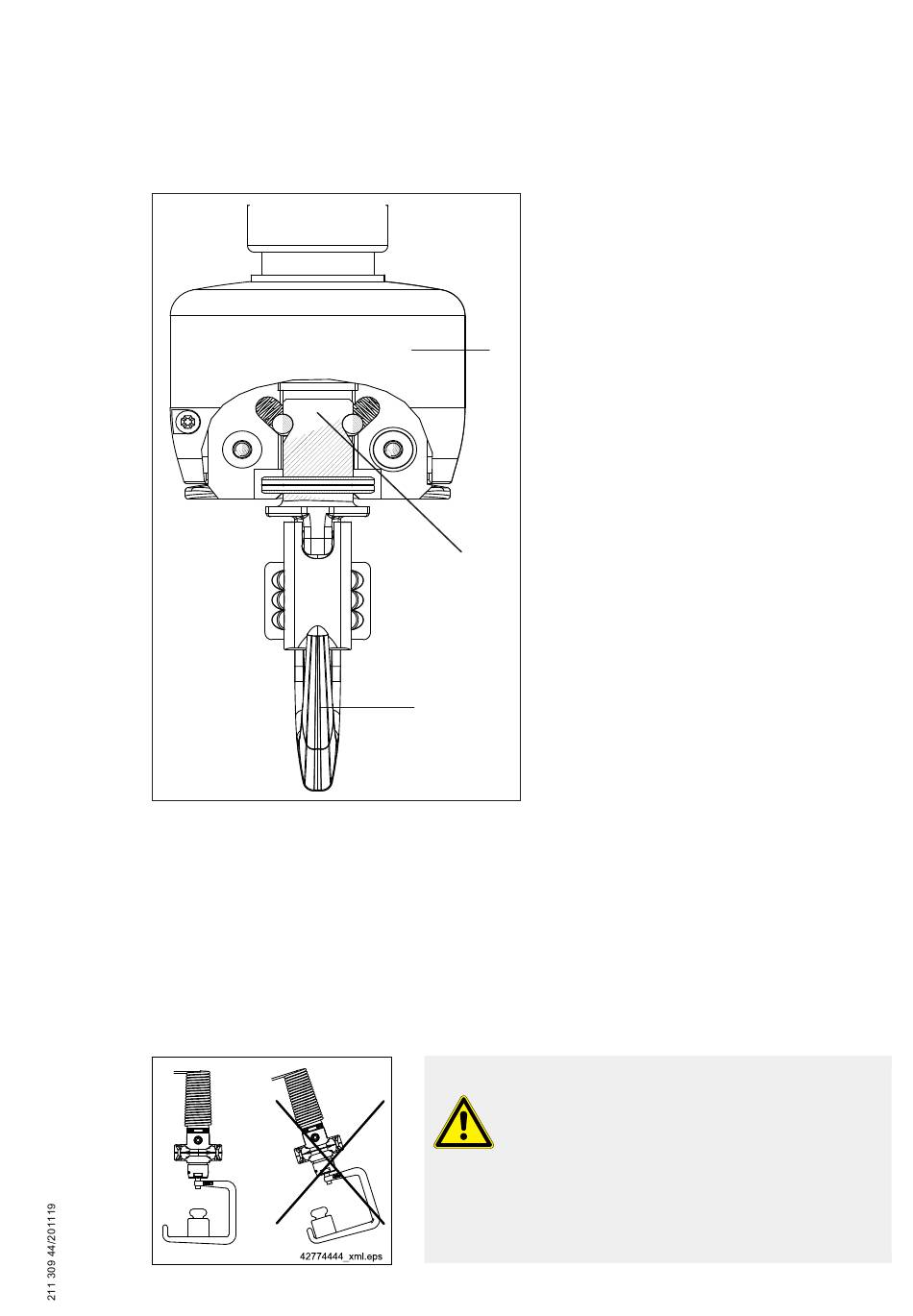

Abb. 24
Zum Tausch des Lastaufnahmemittels wie folgt vorgehen:
1.
Last absetzen.
2.
Lastaufnahmemittel (3) mit der Hand festhalten und Gehäuseoberteil (1 ) nach oben ziehen.
3.
Fixierungsbolzen (2) des Lastaufnahmemittel aus der Schnellkupplung herausziehen.
4.
Zur Wiedermontage Fixierungsbolzen bis zum Anschlag einschieben, der Bolzen muss hörbar einrasten.
5.
Durch Ziehen den festen Sitz des Lastaufnahmemittels prüfen.
7.4.5
Lastverteilung
Abb. 25
1
2
3
43743144_xml.eps
WARNUNG
Lastabsturz
Die Einleitung von Biegemomenten führt auf Dauer zu
Bruch des Traglastelementes und Absturz der Last.
Die Lasteinleitung in den Manulift muss immer mittig unter
der Schnellwechselkupplung erfolgen. D.h. der Schalter
muss auch bei angehängter Last genau senkrecht hän‐
gen. Es dürfen außerdem keine Biegemomente in den
Manulift eingeleitet werden.
33
