2.5 Bauteile der Geräte
2.5.1 Standardgerät SILVER C RX mit rotierendem Wärmetauscher

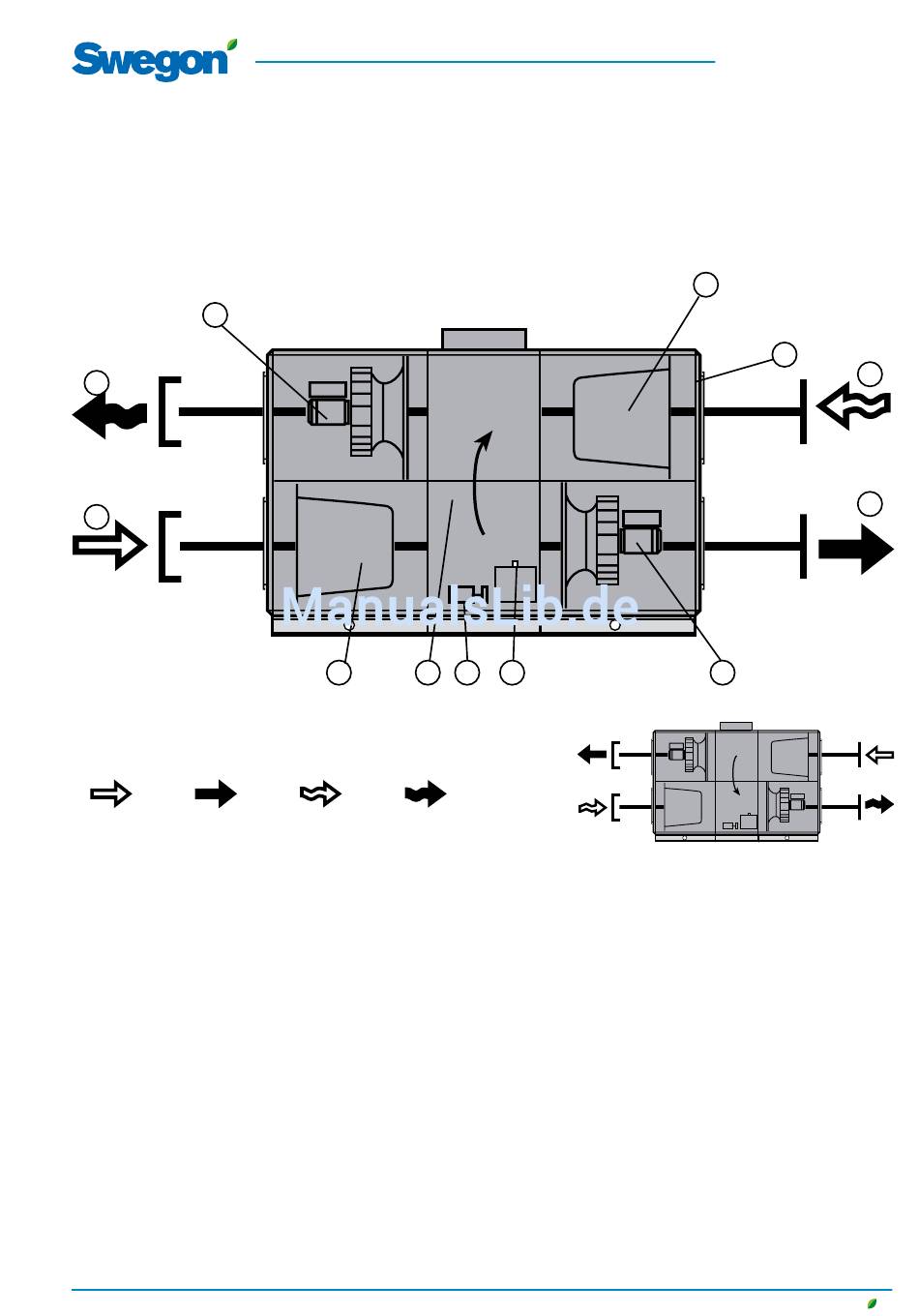

Nachstehend werden verschiedene Bauteile anhand einer vereinfachten und schematischen Beschreibung einzeln darge-
stellt.
3
2
1
Rechtsausführung
Außenluft Zuluft
SILVER C 04-120: Das Gerät kann in Rechtsausführung gem. Abb. 1a oder
Linksausführung gem. Abb. 3b bestellt werden.
SILVER C 12-120: Das in Abb. 1a dargestellte Gerät zeigt Ventilatorplatzierung
1. Das Gerät kann auch gemäß Ventilatorplatzierung 2 bestellt werden, bei der
die Ventilatoren und Filter vertikal gespiegelt angeordnet sind.
Bei Linksausführung (Abb. 1b) wechseln die mit * gekennzeichneten Teile
Funktion und Bezeichnung (d. h. die Teile werden entsprechend der Funktion –
Zuluft oder Abluft – bezeichnet).
Position und Bezeichnung der Teile
1 AUSSENLUFT* (Bei Linksausführung Abluft)
2 FORTLUFT* (Bei Linksausführung Zuluft)
3 Abluftventilator* mit Motor und Motorsteuerung
4 Abluftfilter*
5 Einregulierblech (Bei Linksausführung – linker Filterteil)
6 ABLUFT* (Bei Linksausführung Außenluft)
7 ZULUFT* (Bei Linksausführung Fortluft)
8 Zuluftfilter*
9 Wärmerückgewinner
10 Antriebsmotor Wärmerückgewinner
11 Fühler Rotationswächter
12 Zuluftventilator* mit Motor und Motorsteuerung
