1.5 Bauteile der Geräte

1.5.1 COMPACT Unit

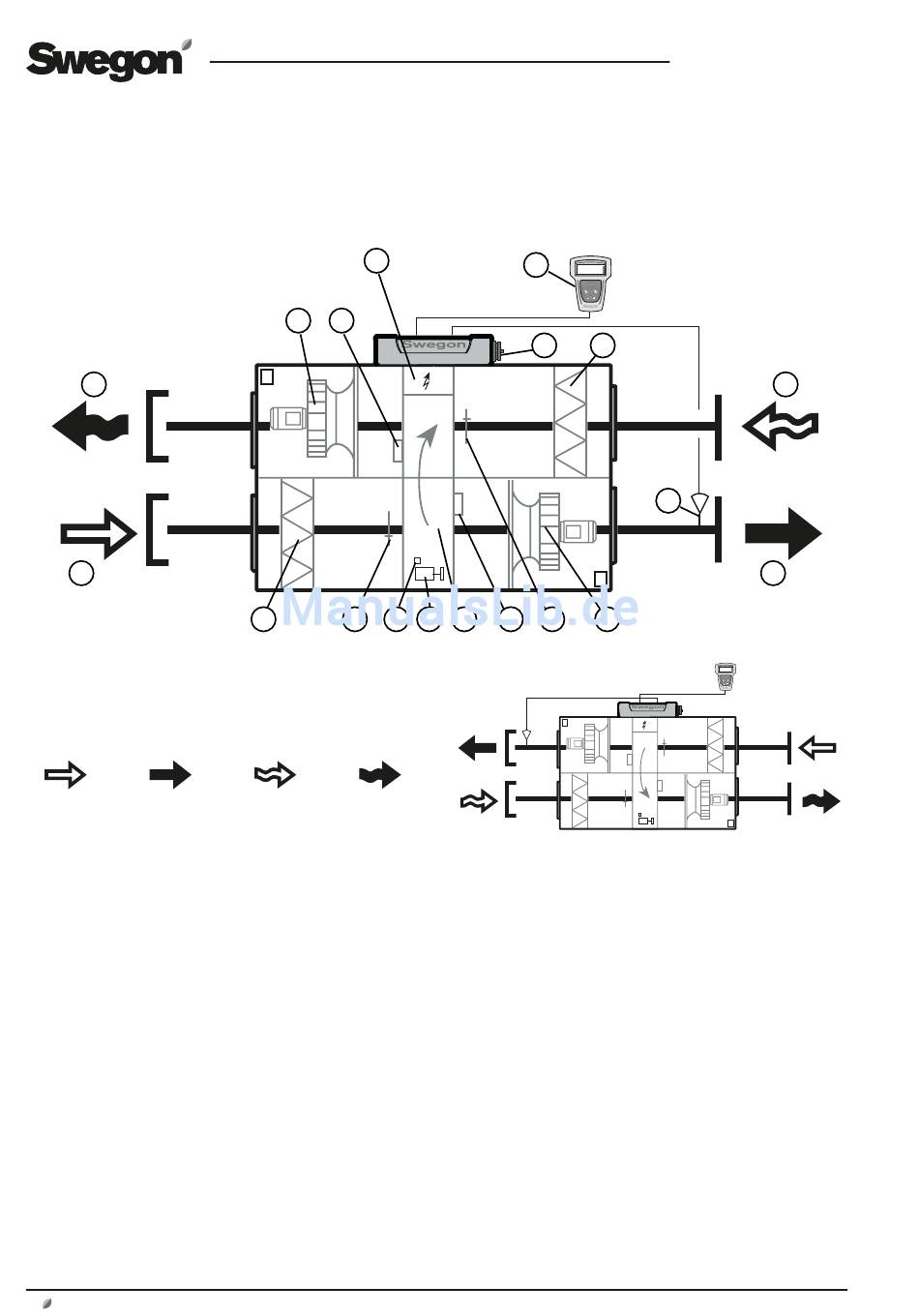

Nachstehend werden verschiedene Bauteile anhand einer vereinfachten
und schematischen Beschreibung einzeln dargestellt.
2
1
Abb. 1a
Außenluft Zuluft
Das Gerät wird in Rechtsausführung gemäß Abb. 1a
geliefert.
Wechsel in Linksausführung gemäß Abb. 1b erfolgt durch
einen einfachen Eingriff in die Steuerausrüstung, siehe
3.4.1.2. Das Gerät kann auch hochkant aufgestellt wer-
den, siehe 3.4.1.1.
Bei Linksbetrieb (Abb. 1b) wechseln die mit * gekenn-
zeichneten Teile Funktion und Bezeichnung (d. h. die Teile
werden entsprechend der Funktion – Zuluft oder Abluft
– bezeichnet).
Position und Bezeichnung der Teile
1
AUSSENLUFT* (bei Linksbetrieb Abluft)
2 FORTLUFT* (bei Linksbetrieb Zuluft)
3 Abluftventilator* mit Motor und Motorsteuerung
4 Druckfühler Abluftventilator
(Position des Funktionsumschalters = 1)
5 Schaltkasten mit Steuereinheit
6 Bedienterminal
7 Haupt-/Sicherheitsschalter
8 Abluftfilter*
4 www.swegon.com
5
3 4
1
19 18 17 16
Abluft Fortluft
6
7 8
2
15 14 13 12
1
Abb. 1b
Linksausführung
9 ABLUFT* (bei Linksbetrieb Außenluft)
10 ZULUFT* (bei Linksbetrieb Fortluft)
11 Zulufttemperaturfühler (im Zuluftkanal anzubringen)
12 Zuluftventilator* mit Motor und Motorsteuerung
13 Fühler Ablufttemperatur*
14 Druckfühler Zuluftventilator*
(Position des Funktionsumschalters = 2)
15 Wärmetauscher
16 Antriebsmotor Wärmerückgewinner
17 Fühler Rotationswächter
18 Fühler Außenlufttemperatur*
19 Zuluftfilter*
DE.COMPACTUT.121211
9
11
10
2
