2.6 Bauteile der Geräte
2.6.1 Größe 004-008
Nachstehend werden verschiedene Bauteile anhand einer vereinfachten und schematischen Beschrei-
bung einzeln dargestellt.
1
Außenluft
Zuluft

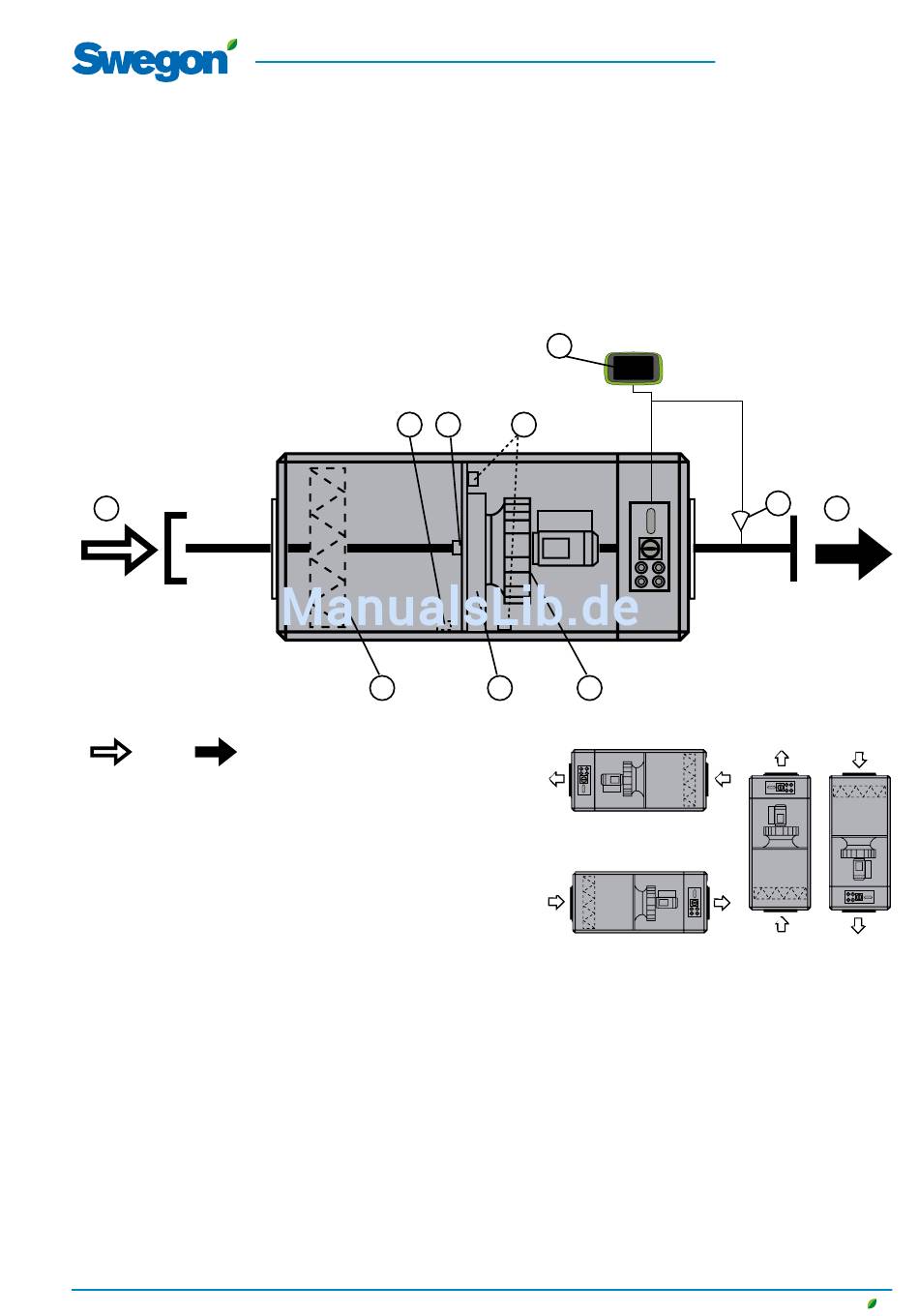

Das Gerät wird in einer Variante entsprechend Abb. 4a geliefert.
Diese Variante kann wie in Abb. 4b dargestellt auf verschiedene
Arten aufgestellt werden .
Das Gerät ist hier als Zuluftgerät dargestellt. Bei der Verwendung
als Abluftgerät wechseln die mit * gekennzeichneten Teile Funk-
tion und Bezeichnung (d. h. die Teile werden entsprechend der
Funktion – Zuluft oder Abluft – bezeichnet).
Position und Bezeichnung der Teile
1
AUSSENLUFT*
(Bei Abluftgerät Abluft)
2
Eventuell Drucksensor Zuluftfilter* (Position des Funktions-
umschalters = 3) (Bei Abluftgerät Drucksensor Abluftfilter)
3
Temperaturfühler Außenluft / Dichtesensor, Zuluft*
(Bei Abluftgerät Temperaturfühler Abluft/Densitätsfühler,
Fortluft)
4
Druckfühler Zuluftventilator* (Funktionsumschalterstellung
= 2)
(Bei Abluftgerät Druckfühler Abluftventilator)
5
Handterminal
Änderungen vorbehalten.
2
3
Abb. 4a
10
5
4
9
8
Abb. 4b
6
Zulufttemperaturfühler (im Zuluftkanal anzubringen)
(Wird nicht beim Abluftgerät verwendet.)
7
ZULUFT*
(Bei Abluftgerät Fortluft)
8
Zuluftventilator* mit Motor und Motorsteuerung
(Bei Abluftgerät Abluftventilator mit Motor und Motorsteu-
erung)
9
Schaltkasten mit Steuereinheit
10 Eventuell Zuluftfilter*
(Bei Abluftgerät Abluftfilter)
DE.GOLDSKFSD.180531
6
7
www.swegon.com
5
