Serielle Kommunikation
10.1
Pin-Belegung RJ45 Anschluß

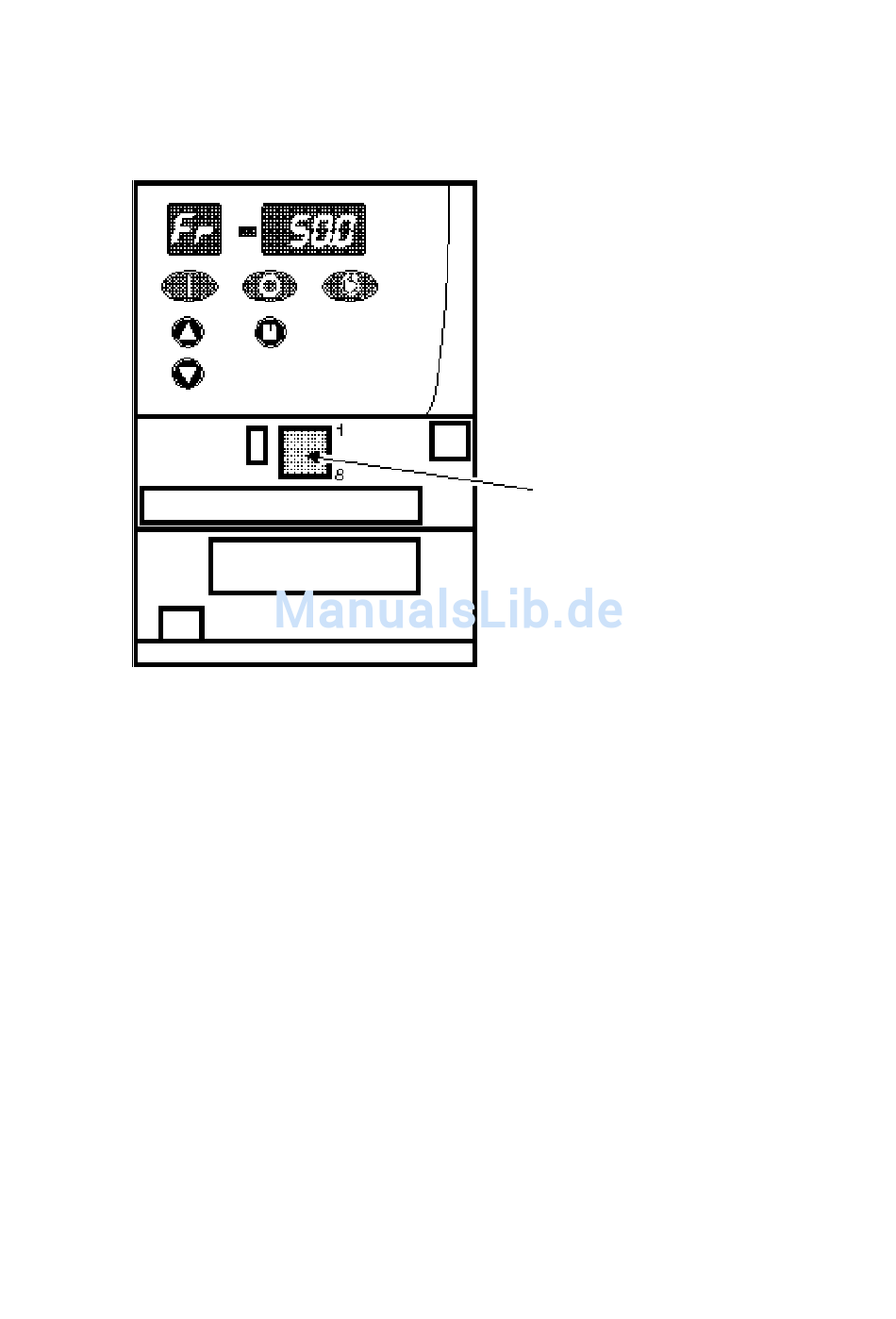

Abb. 10.1
PIN 2
PIN 3
PIN 4
PIN 6
PIN 7
Zu verwendendes Kabel: ISDN-Verbindungskabel, Modularstecker, US 8p8c
Die RS485 Schnittstelle des Commander SE ist galvanisch entkoppelt.
RXTX
0 Volt
+26 V (+10% / -7%) 100 mA serielle Kommunikation
TX Enable (Zu verwenden bei entsprechendem Konverter)
RX\TX\
10-1
RJ45 Anschluß
