4
Klemmenleiste, Anschlußpläne, Ansteuerung
4.1
Zugang zu den Klemmen, Klemmenanordnung
4.1.1
Baugröße 1

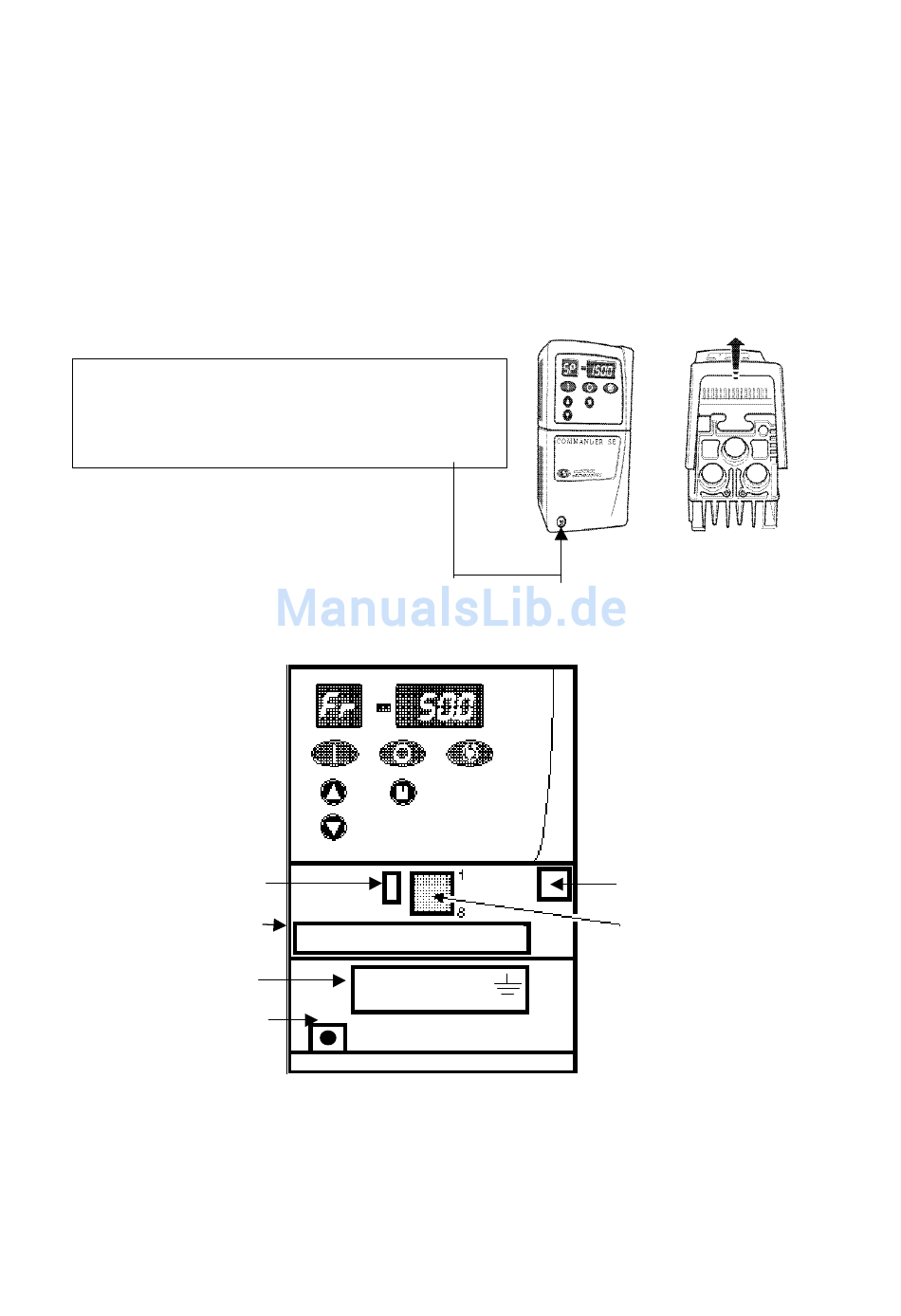

Zugang zu den Leistungsklemmen und Elektronikklemmen durch Öffnen der Klemmenabdeckung.
Beim Öffnen der Klemmenabdeckung ist sicherzustellen, daß der Umrichter vom Netz getrennt und minde-
stestens 5 Minuten abgeschaltet war.
Um Zugang zu den Klemmenleisten zu erhalten, ist mit
einem kleinen Schraubendreher die an der unteren linken
Seite befindlichen Schraube zu lösen. Danach kann die
Klemmenabdeckung abgehoben werden.
Anordnung der Klemmen:
Kopiermodulsteckplatz
Elektronikklemmenleiste
Leistungsklemmen
Vorrichtung für Schraube
des Gehäusedeckels
1
14
L1 L2 PE U V W
Abb. 4.2
4-1
Abb. 4.1
Relaisausgang
Betriebsbereit
Verbindung für
serielle
Kommunikation
(RJ45-Verbindung)
