4.2

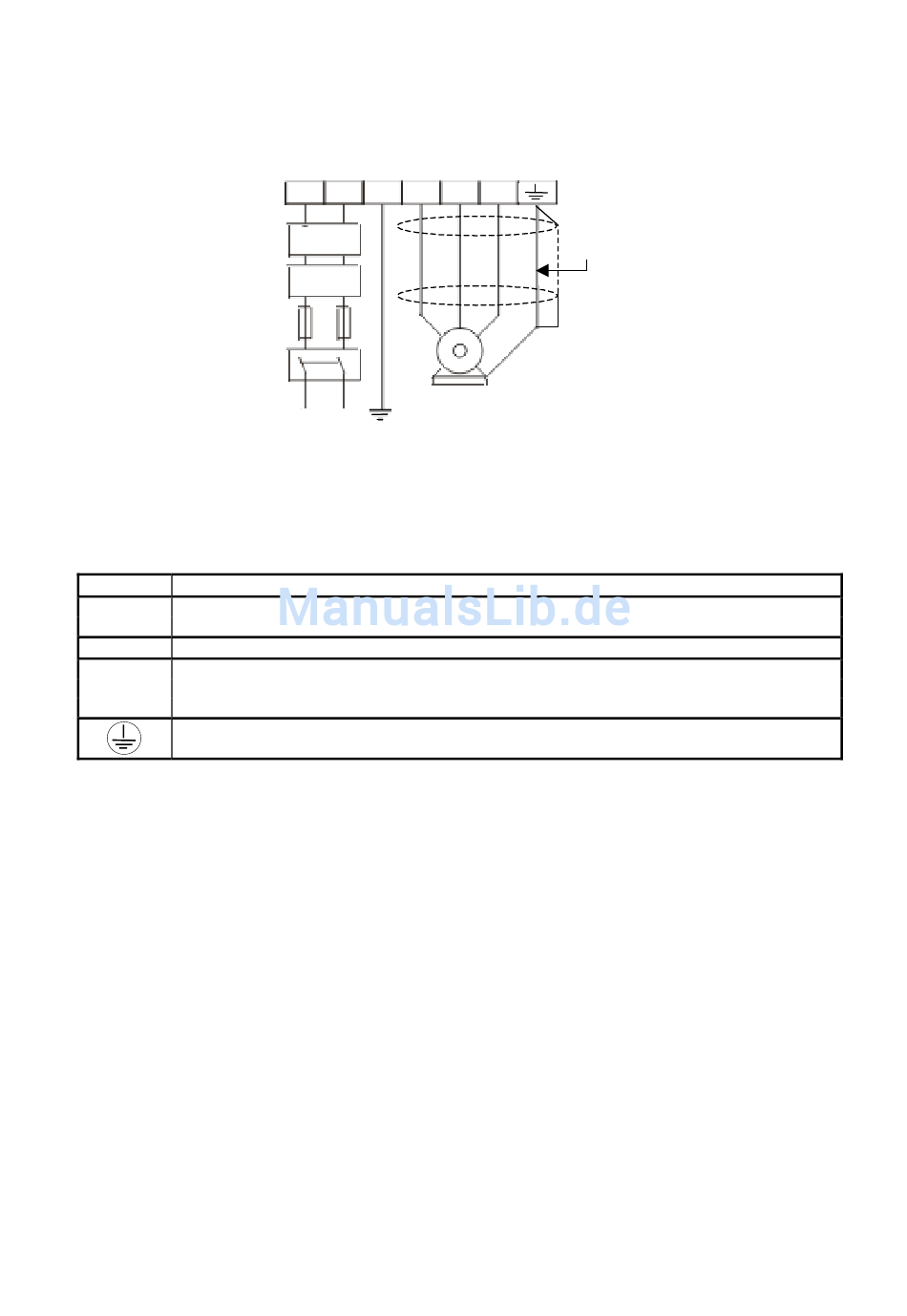

Anschlußplan Leistungsklemmen
4.2.1 Baugröße 1
Das maximale Anzugsdrehmoment der Leistungsklemmen beträgt 1 Nm.
Netzsicherungen
Netzschütz
Abb. 4.5
Klemmenbelegung
Klemme
L1
Netzanschluß: 200 V...240 V AC 1~, 48 - 62 Hz
L2
Netzanschluß: Nulleiter N
PE
PE-Erdungsanschluß vom Netz
U
Motoranschluß Phase U
V
Motoranschluß Phase V
W
Motoranschluß Phase W
Motorschutzleiter
L1
PE
U
V
L2/N
Netzfilter
Netzdrossel
Motor
L1
L2/N
Netz-
PE-Erdungsanschluß
Anschluß
vom Netz
4-3
W
Motor
Schutzleiter
Funktion
