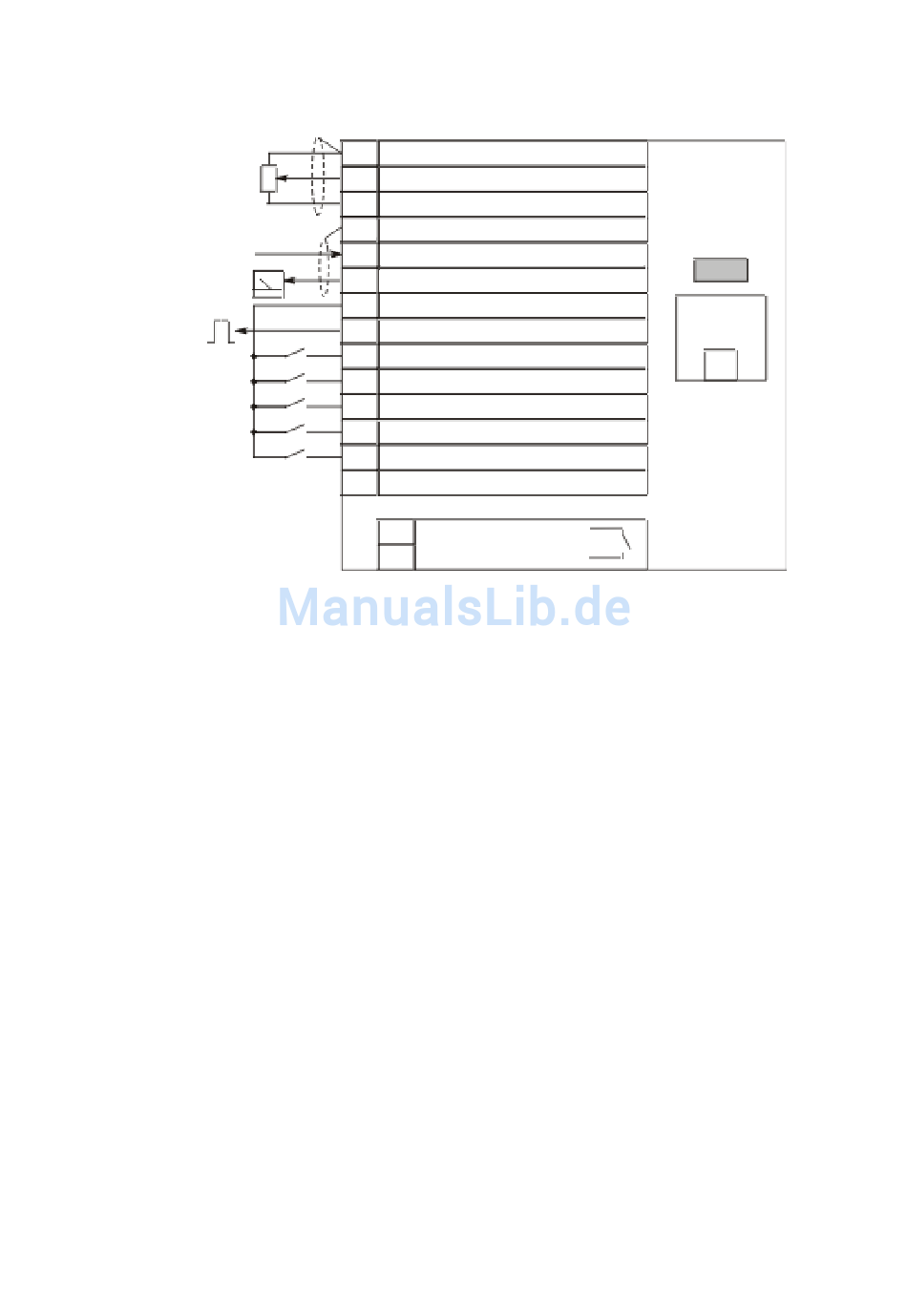

4.3 Anschlußplan Steuerelektronikklemmen
Auslieferungszustand für die Klemmenverbindungen ist positive Logik.
Das maximale Anzugsdrehmoment der Elektronikklemmen beträgt 0,6 Nm.
10 kΩ
(2 kΩ min.)
4...20 mA
0 – 10 V
*) Im Zubehör ist der Relais-Klemmblock bisweilen mit den Nummern 1 und 2 bezeichnet
Klemmenbelegung
Isolation der Steuerelektronik
Die Antriebssteuerelektronik ist vom Leistungsteil durch eine Basisisolation getrennt.
Der Installateur muß sicherstellen, daß die externe Steuerelektronik vor Berührung durch Personen mit
mindestens einer Isolationsschicht entsprechend der Netzanschlußspannung ausgeführt ist.
Werden die Steuerklemmen mit Baugruppen verbunden, welche nach " Safety Extra Low Voltage" klass i-
fiziert sind, wie z.B. Personal Computer, ist eine zusätzliche Isolationsschicht vorzusehen, um die SELV
Klassifizierung zu bewahren.
Auslieferungszustand
Alle Ausgänge (Hilfsspannungen +24 V und +10 V, digitale Ausgänge und analoge Ausgänge) können
dauerhaft beschädigt werden, wenn an diesen eine negative Spannung größer als –1 V angeschlossen
wird.
1
0 V (analog und digital)
" Ort"-Frequenzsollwert Spannungseingang (A1)
2
Ausgang Referenzspannung +10 V
3
0 V (analog und digital)
4
" Fern"-Frequenzsollwert Stromeingang (A2)
5
6 Analogausgang (Drehzahlistwert Motor)
7 +24 V Versorgungsausgang
8 "Drehzahl Null" (Digitaler Ausgang)
9 Reglerfreigabe
10
Rechtslauf
11 Linkslauf
12 Analogsollwertauswahl "Ort/Fern"
13
Auswahl Tippen
14 +24 V Versorgungsausgang
15
*)
Relaisausgang Betriebsbereit
16
Abb. 4.7
4-6
Kopiermodul
Anschluß
RJ45 Anschluß
für serielle
Kommunikation
