Maßbilder; Geräteabmessungen Baugröße - Control Techniques Commander SE Betriebsanleitung

8 Maßbilder

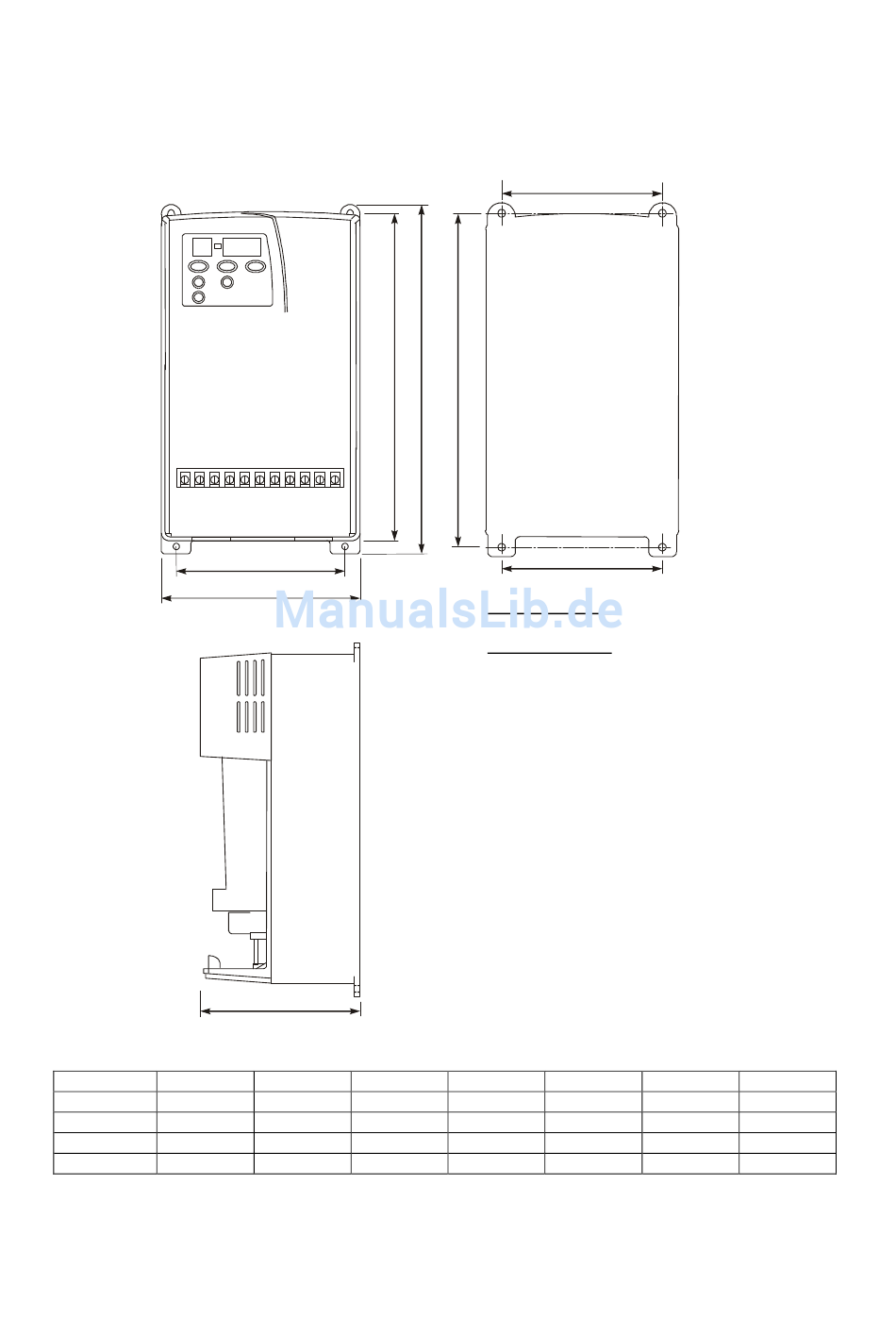

8.1 Geräteabmessungen Baugröße 1 - 4
Montagelöcher im Kühlkörper mit M4 (Baugr. 1 und 2) bzw. M5 (Baugr. 3 und 4) Schrauben
Baugröße A
1 191 mm
2 280 mm
3 336 mm
4 412 mm
Abb. 8.1
Das Schraubenzubehör zur Montage ist im Lieferumfang nicht enthalten !
B A
F
C
D
B C
175 mm 102 mm
259 mm 147 mm
315 mm 190 mm
389 mm 250 mm
G
E
F
Baugröße 1 & 2:
4 x M4 Montagelöcher
Baugröße 3 & 4:
4 x M5 Montagelöcher
D E
130 mm 181,5 mm
130 mm 265 mm
155 mm 320 mm
185 mm 397 mm
8-1
F G
84 mm 84 mm
121,5 mm 121,5 mm
172 mm 164 mm
228 mm 217 mm
