Control Techniques Commander SE Betriebsanleitung Seite 37

Die Signalmasse muß nicht geerdet werden. Ist eine Erdung der Signalmasse erforderlich,
so hat dies nur an einer Stelle und möglichst weit weg vom Umrichter, z.B. an der SPS zu
erfolgen.
Schaltschrankaufbau:
Ein nach obenstehenden Verdrahtungshinweisen und untenstehendem Bild installierter und
verdrahteter Antrieb zeigt ein Minimum an leitungsgebundener Störstrahlung.
Antriebe,
Sicherstellen, daß
minimale Zwischenräu-
me beachtet werden.
Steuerung des Antrie-
bes. So nahe, wie
erforderlich installieren.
Signal Kabel.
Planen Sie für alle zu
verlegenden Signalkabel
300 mm Abstand von
jedem Leistungskabel.
Leistungskabel
Leistungsschütz,
Sicherungen oder
Motorschutzschalter:
So nahe, wie erforderlich
installieren.

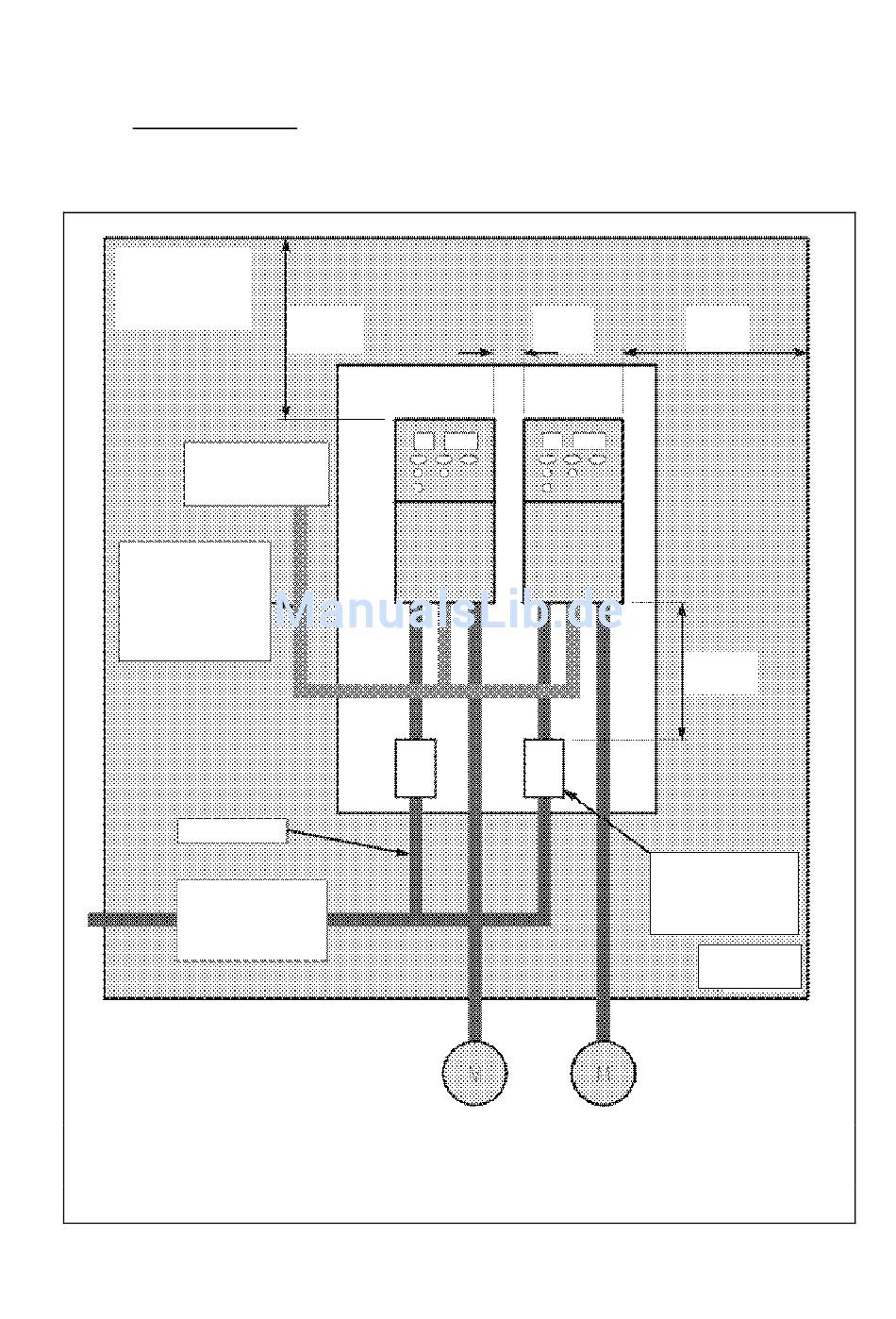

Abb. 3.4: Bild Verdrahtungsplan
≥ 100
mm
Montagewand
3-12
≥ 5 mm ≥ 5 mm
≥ 105 mm
Alternativ für Sicherun-
gen und Motorschutz-
schalter.
So nahe, wie erforderlich
installieren
Schaltschrank
Gehäuse
