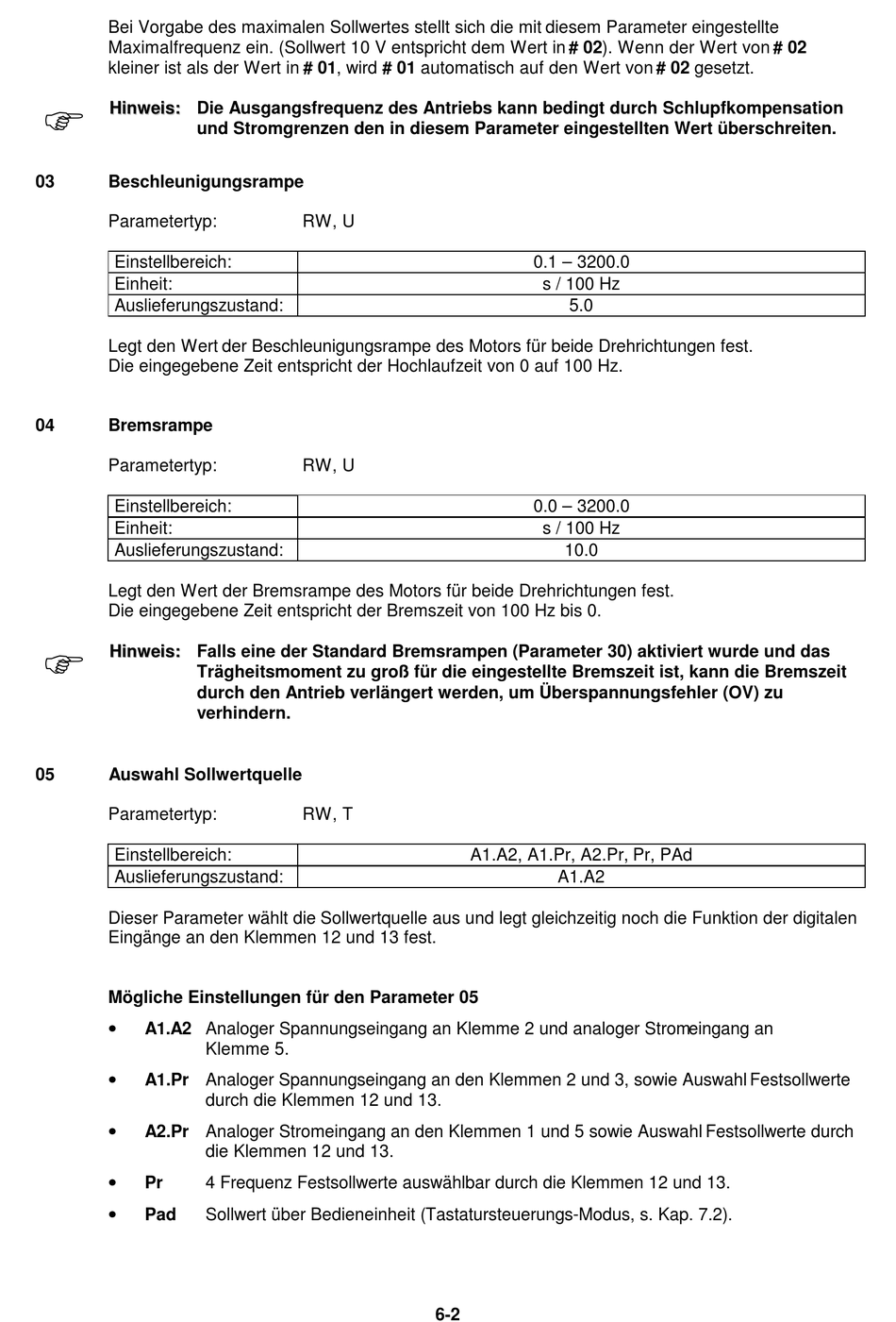

Control Techniques Commander SE Betriebsanleitung Seite 57
Commander se sind volldigitalisierte pulsumrichter mit konstanter zwischenkreisspannung zur verlustarmen
drehzahlverstellung von drehstrommotoren.
Vorschau ausblenden
Andere Handbücher für Commander SE:
- Betriebsanleitung (392 Seiten) ,
- Kurzinbetriebnahme (24 Seiten) ,
- Kurzinbetriebnahme (22 Seiten)
Inhaltsverzeichnis
Werbung
Bei Vorgabe des maximalen Sollwertes stellt sich die mit diesem Parameter eingestellte
Maximalfrequenz ein. (Sollwert 10 V entspricht dem Wert in # 02). Wenn der Wert von # 02
kleiner ist als der Wert in # 01, wird # 01 automatisch auf den Wert von # 02 gesetzt.
F
H
i
n
w
e
i
s
: Die Ausgangsfrequenz des Antriebs kann bedingt durch Schlupfkompensation
H
i
n
w
e
i
s
:
und Stromgrenzen den in diesem Parameter eingestellten Wert überschreiten.
03
Beschleunigungsrampe
Parametertyp:
Einstellbereich:
Einheit:
Auslieferungszustand:
Legt den Wert der Beschleunigungsrampe des Motors für beide Drehrichtungen fest.
Die eingegebene Zeit entspricht der Hochlaufzeit von 0 auf 100 Hz.
04
Bremsrampe
Parametertyp:
Einstellbereich:
Einheit:
Auslieferungszustand:
Legt den Wert der Bremsrampe des Motors für beide Drehrichtungen fest.
Die eingegebene Zeit entspricht der Bremszeit von 100 Hz bis 0.
F
H
i
n
w
e
i
s
: Falls eine der Standard Bremsrampen (Parameter 30) aktiviert wurde und das
H
i
n
w
e
i
s
:
Trägheitsmoment zu groß für die eingestellte Bremszeit ist, kann die Bremszeit
durch den Antrieb verlängert werden, um Überspannungsfehler (OV) zu
verhindern.
05
Auswahl Sollwertquelle
Parametertyp:
Einstellbereich:
Auslieferungszustand:
Dieser Parameter wählt die Sollwertquelle aus und legt gleichzeitig noch die Funktion der digitalen
Eingänge an den Klemmen 12 und 13 fest.
Mögliche Einstellungen für den Parameter 05
• •
A1.A2 Analoger Spannungseingang an Klemme 2 und analoger Stromeingang an
• •
A1.Pr Analoger Spannungseingang an den Klemmen 2 und 3, sowie Auswahl Festsollwerte
• •
A2.Pr Analoger Stromeingang an den Klemmen 1 und 5 sowie Auswahl Festsollwerte durch
• •
Pr
• •
Pad
RW, U
RW, U
RW, T
Klemme 5.
durch die Klemmen 12 und 13.
die Klemmen 12 und 13.
4 Frequenz Festsollwerte auswählbar durch die Klemmen 12 und 13.
Sollwert über Bedieneinheit (Tastatursteuerungs-Modus, s. Kap. 7.2).
0.1 – 3200.0
s / 100 Hz
5.0
0.0 – 3200.0
s / 100 Hz
10.0
A1.A2, A1.Pr, A2.Pr, Pr, PAd
A1.A2
6-2
