2N IP Style Benutzerhandbuch Seite 56

Spezifikationen
Passiver Schalter
Geschalteter Aus-
gang
Abmessungen
Masse
Anschlüsse und Installation
Das Sicherheitsrelais wird zwischen dem Gerät (außerhalb der sicheren Zone) und dem Elektroschloss (im
sicheren Bereich) installiert. Das Sicherheitsrelais umfasst ein Relais, das nur aktiviert werden kann, wenn
eine gültige Zugangskarte oder ein gültiger Entsperrcode auf dem Gerät erkannt wird.
Ein Sicherheitsrelais wird an einem zweiadrigen Kabel zwischen dem Gerät und einem Elektroschloss im zu
sichernden Bereich (typischerweise hinter einer Tür) installiert. Das Relais wird über ein zweiadriges Kabel
mit Strom versorgt und gesteuert und kann somit zu einer bestehenden Installation hinzugefügt werden.
Dank seiner kompakten Abmessungen kann das Gerät in eine Standard-Installationsdose eingebaut werden.
Das Sicherheitsrelais ist mit Öffnungen zur Verankerung an der Oberfläche versehen. Es wird empfohlen,
eine Schraube mit 3 mm Durchmesser und einen Linsenkopf mit 6 mm Durchmesser zu verwenden. Die
Verwendung des Senkkopfes kann zu irreversiblen Schäden an der Kunststoffabdeckung führen!

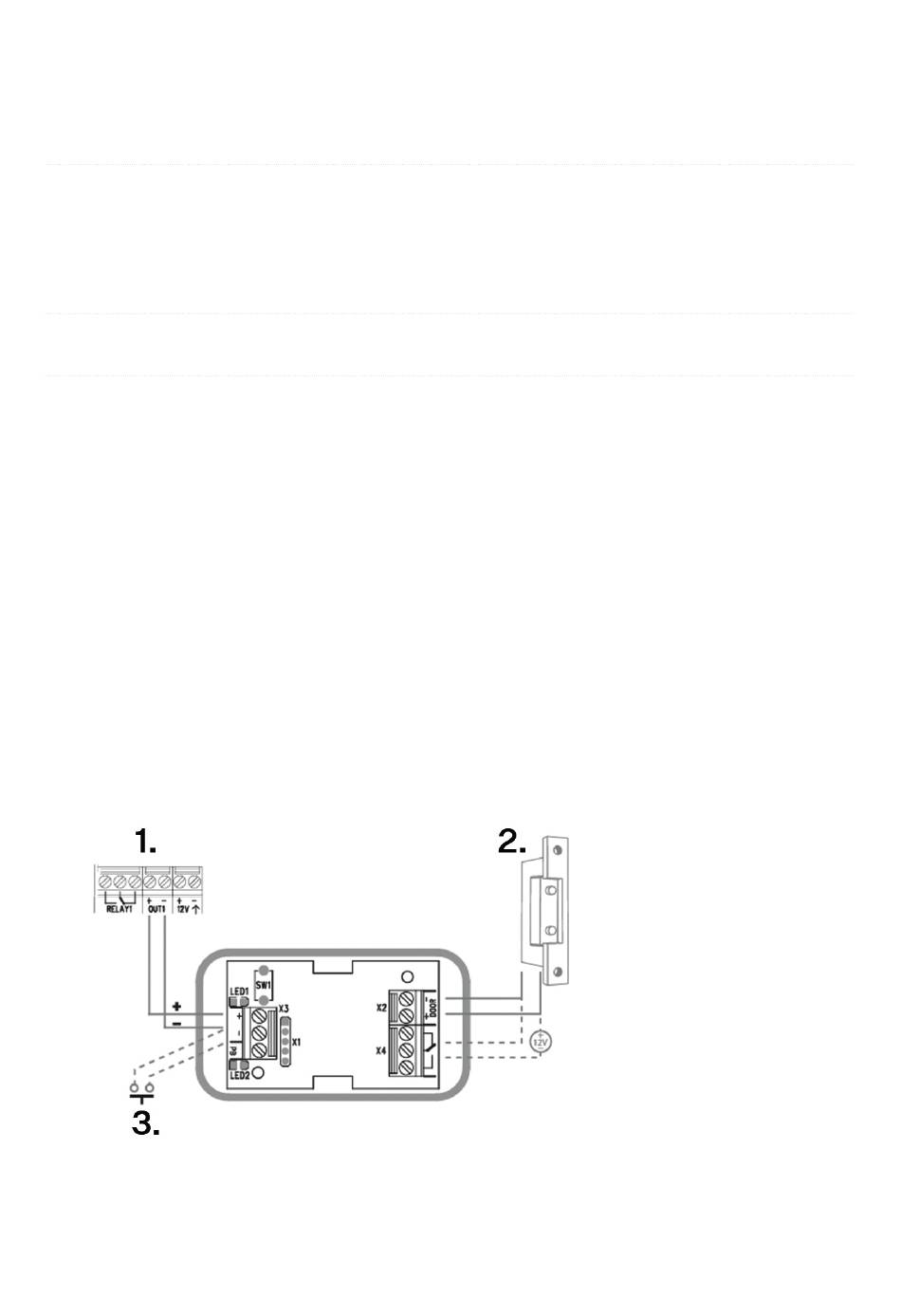

Schließen Sie das Sicherheitsrelais wie folgt an die Access Unit an:
Haupt- und Erweiterungsmodule des Geräts
Ausgangskontakt und Öffner, max. 30 V / 1 A AC/DC
• Bei der Speisung des Sicherheitsrelais aus dem Gerät stehen am Ausgang je
nach Spannungsversorgung 8 bis 12 V DC zur Verfügung, 400 mA DC.
• Adapter: Quellspannung minus 2 V
• Bei Speisung des Sicherheitsrelais aus einer externen Quelle stehen am Aus-
gang 12 V / 700 mA DC zur Verfügung.
66,5 x 32,5 x 20,5 mm
24 g
56
1. 2N IP Style
2. Türschloss
3. Exit-Taste
