Wiegand Modul
Das Wiegand-Modul (9155037, 01259-001) dient dem Anschluss einer externen Wiegand-Anlage (RFID-
Kartenleser, Fingerabdruckscanner oder Scanner anderer biometrischer Daten) und/oder dem Anschluss
des Geräts 2N IP Style an eine externe Sicherheitszentrale.
Eigenschaften
• Modul enthält zwei Steckerbinder für den Anschluss an den Bus 2N IP Style.
• Beide diese Stecker sind komplett austauschbar und können sowohl für den Eingang aus der Grundein-
heit als auch für den Ausgang zu anderen Modulen verwendet werden.
• Wenn dieses Modul das letzte am Bus ist, bleibt einer der beiden Steckverbinder nicht angeschlossen.
• Ein Verpackungsbestandteil ist ein 80 mm langes Verbindungskabel.
• Die Bezeichnung des Moduls wird im Menü Hardware > Erweiterungsmodule, Parameter, Modulbezeich-
nung eingestellt.
• Der Eingang LED IN ist adressiert <Bezeichnung_des Moduls>.<input1>, z.B. „modul2.input1".
• Der Tamper-Eingang ist adressiert <Bezeichnung_des Moduls>.<tamper>, z.B. „modul2.tamper".
• Der Ausgang LED OUT (negiert) ist adressiert <Bezeichnung_des Moduls>.<output1>, z.B.
„modul2.output1".
Auslegung:
Technische Parameter des Wiegand-Eingangs
Strom
Eingangswiderstand
Pulslänge
Länge zwischen den Impulsen

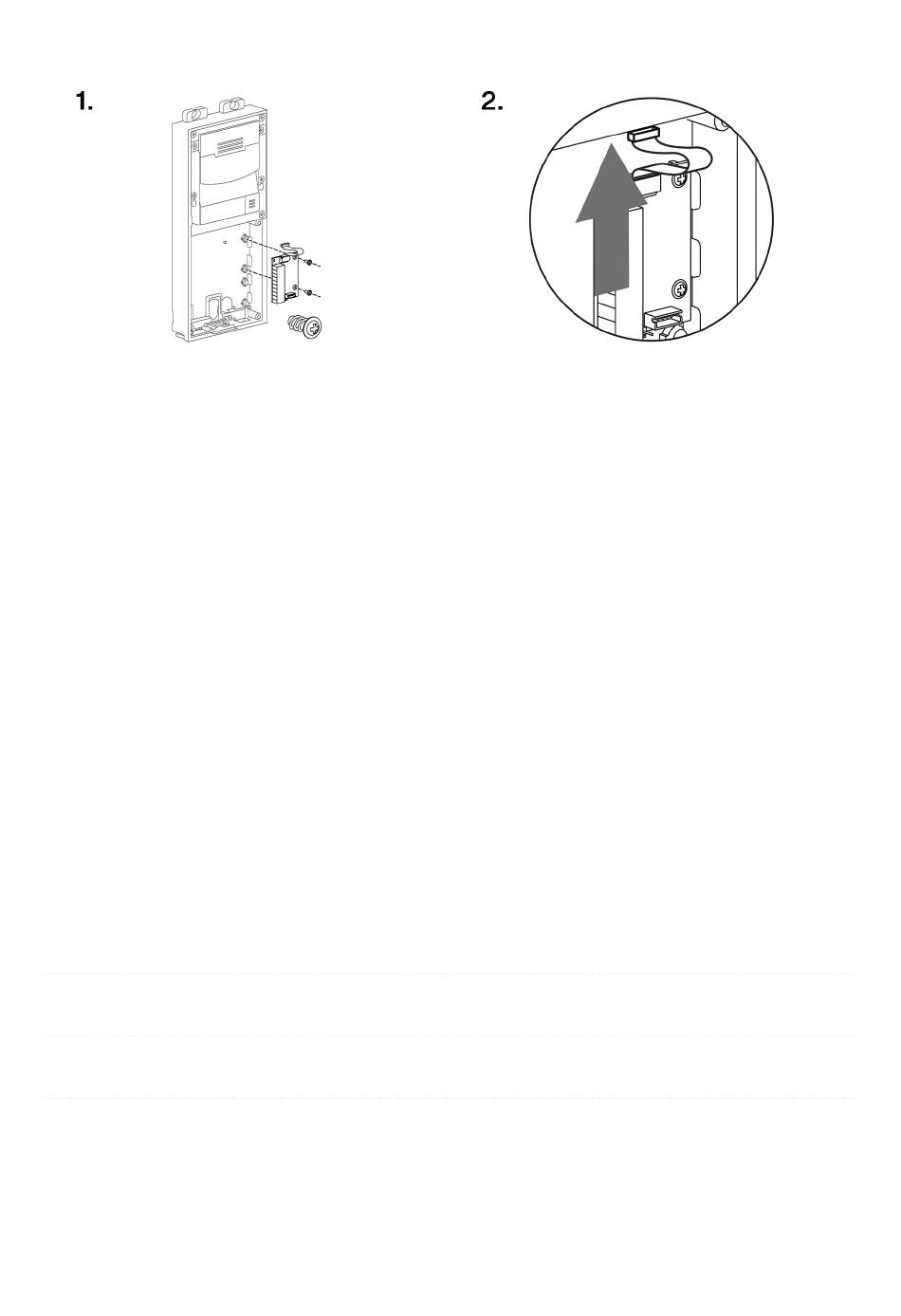

Stecker und Installation
Alle Ein- und Ausgänge sind galvanisch vom Gerät mit einer Isolationsfestigkeit von 500 V DC getrennt, der
+U Eingang an der W0
IN
Haupt- und Erweiterungsmodule des Geräts
Schnittstelle muss vom Control Panel versorgt werden.
OUT
47
5 mA
680 Ω
50 μs
ca. 2 ms
