2N IP Style Benutzerhandbuch Seite 48

Haupt- und Erweiterungsmodule des Geräts

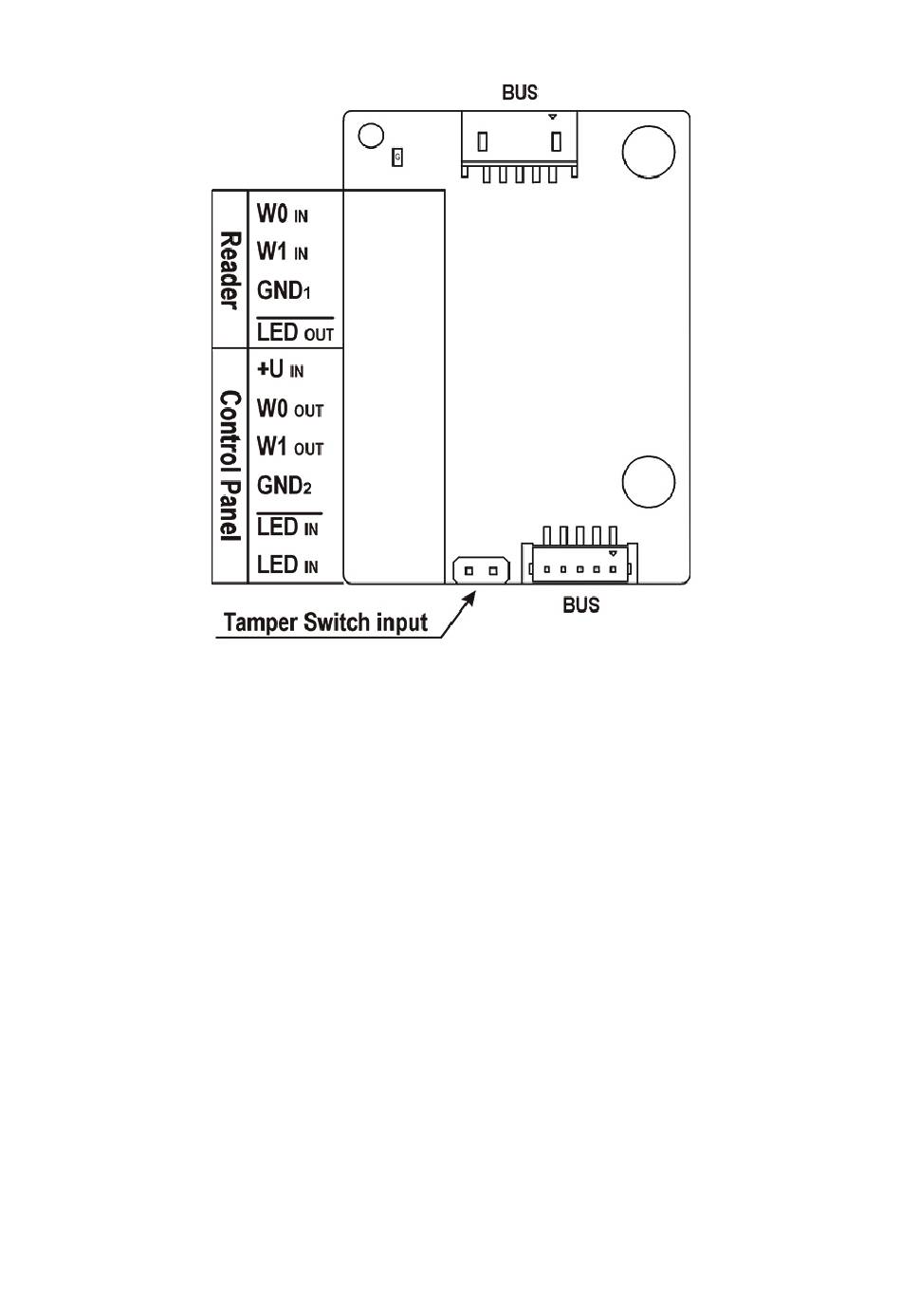

Reader dient dem Anschluss eines externen Lesers, der die Wiegand-Schnittstelle unterstützt. Der Leser
sendet eine Information über die Nummer des Geräts.
Control Panel dient dem Anschluss der Sicherheitszentrale oder des Zutrittssystems, in das die Sprechanla-
ge die Information über die Kartennummer sendet.
Das Modul enthält zwei BUS-Anschlüsse zum Anschluss an den Gerätebus. Beide diese Stecker sind
komplett austauschbar und können sowohl für den Eingang aus der Grundeinheit als auch für den Ausgang
zu anderen Modulen verwendet werden.
48
