GEFAHR
Beim Anschluss von Geräten, die eine Spule enthalten, beispielsweise Relais oder elektro-
magnetische Schlösser, ist es erforderlich, den Ausgang des Geräts beim Abschalten der

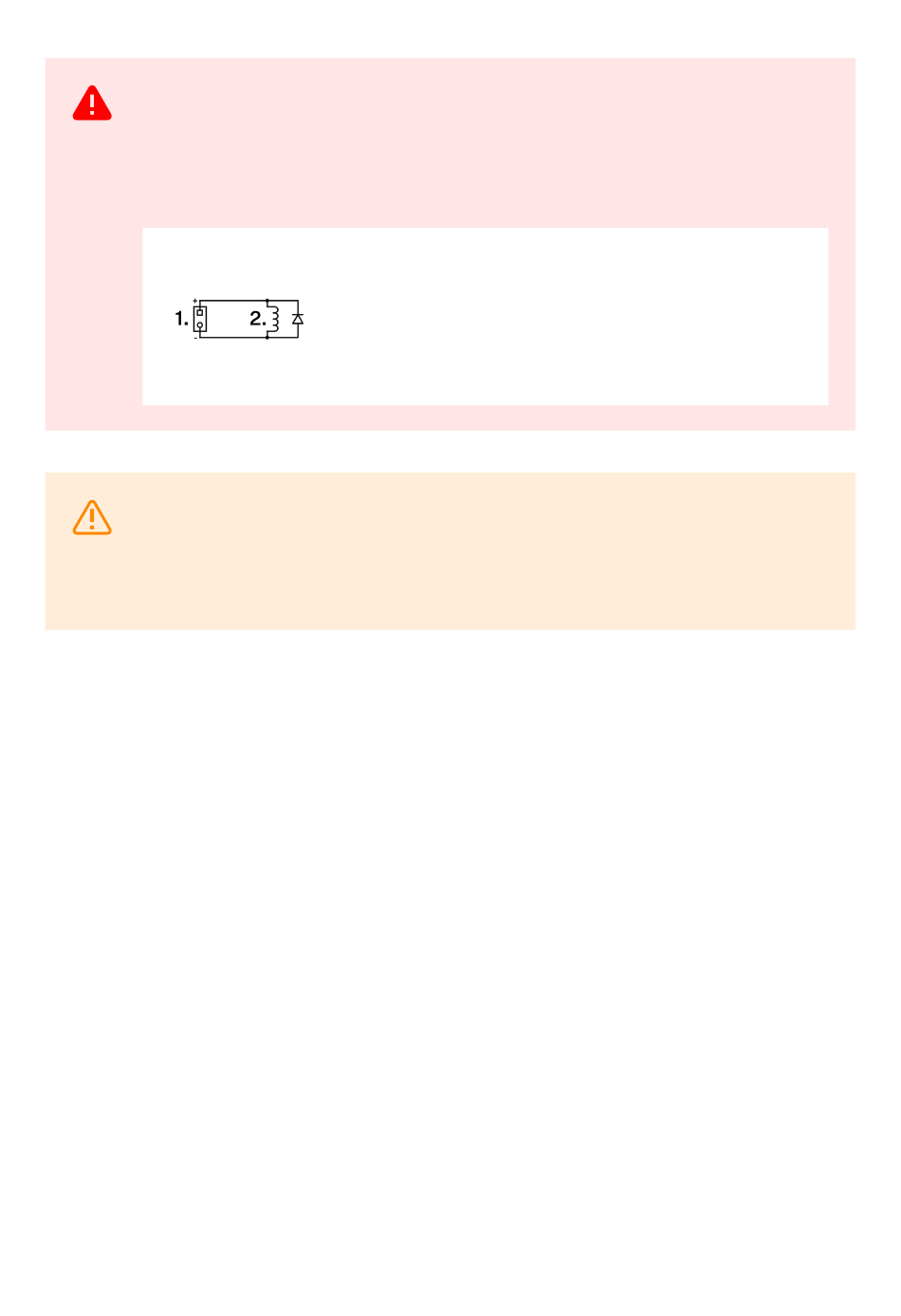

induktiven Last vor einer Spannungsspitze zu schützen. Für diese Schutzart empfehlen
wir eine antiparallel zum Gerät geschaltete 1 A / 1000 V-Diode (z. B. 1N4007, 1N5407,
1N5408).
WARNUNG
Der 12-V-Ausgang wird für den Anschluss des Schlosses verwendet. Befindet sich das
Gerät jedoch an einem Ort, an dem die Gefahr eines unbefugten Zutritts besteht (z.
B. an der Gebäudehülle), wird dringend empfohlen, das 2N-Sicherheitsrelais (9159010,
01386-001) zu verwenden, um eine maximale Installationssicherheit zu gewährleisten.
Anschluss für Relaisklemmen
Zu den Relaisklemmen 2N IP Style Es besteht die Möglichkeit, ein Gerät anzuschließen, das von diesem
Relais gesteuert wird, z. B. ein elektrisches oder elektromechanisches Türschloss.
In den folgenden Diagrammen sind die markierten Elemente wie folgt gekennzeichnet:
1. Relaisgerät
2. Gesteuertes Gerät
Installation
1. Klemmen
2. Spule, z. B. Relais oder elektromagnetische Schlösser
