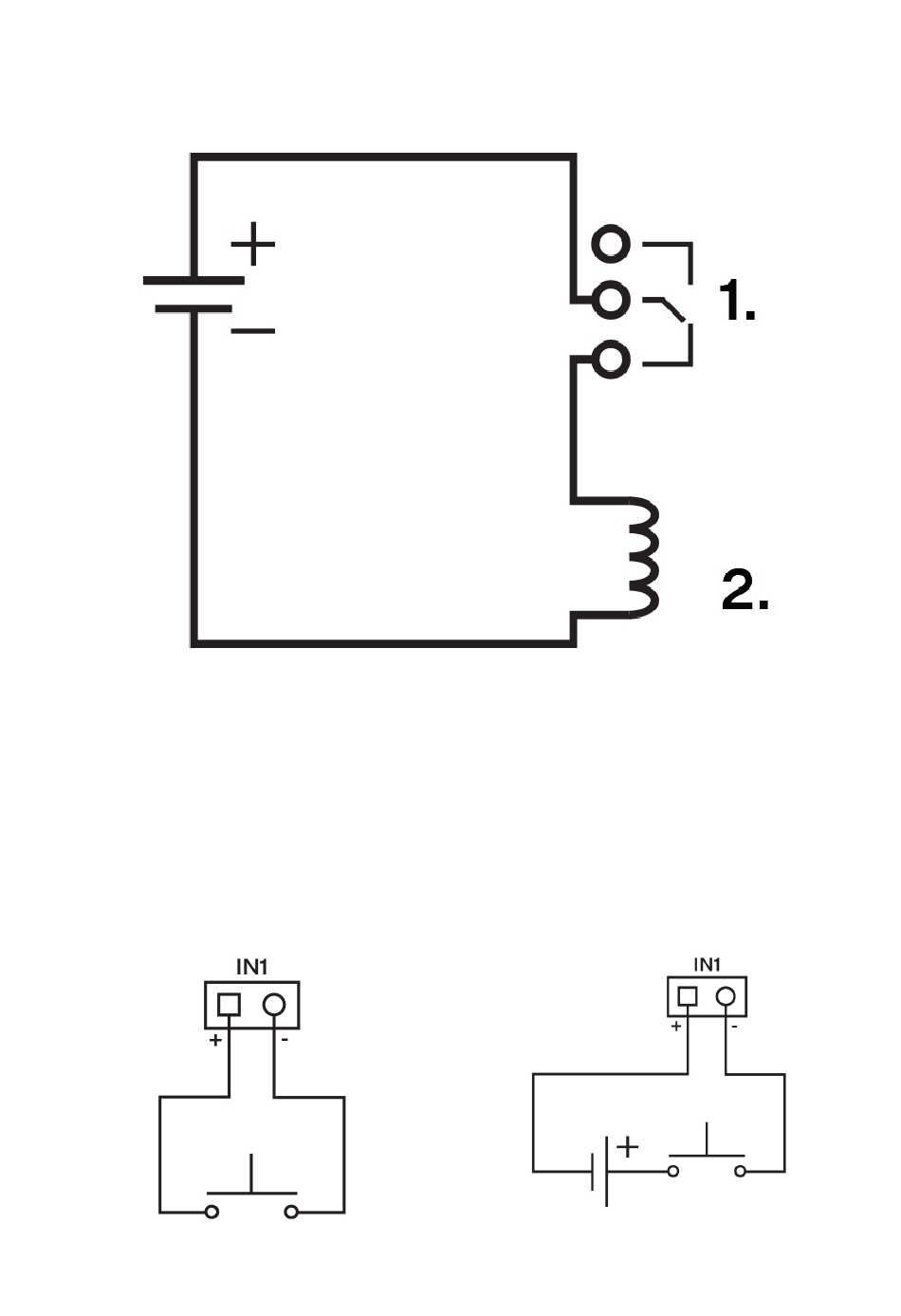

Schaltplan zur Erweiterung des Stromkreises des gesteuerten Geräts
Anschluss der Eingänge für die Klemmen IN1 (oder IN2)
An die Klemmen IN1 oder IN2 Gerät 2N IP Style Es besteht die Möglichkeit, einen externen Taster, z. B.
einen Ausgangstaster, oder einen Türöffnungssensor anzuschließen.
Die folgenden Eingangsverdrahtungspläne gelten sowohl für die IN1- als auch für die IN2-Klemmen.
Eingangsschaltplan für IN1-Klemmen
im aktiven Modus
Installation
Eingangsschaltplan für IN1-Klemmen
im Passivmodus
