2N IP Style Benutzerhandbuch Seite 46

Eigenschaften
• Modul enthält zwei Steckerbinder für den Anschluss an den Bus 2N IP Style.
• Beide diese Stecker sind komplett austauschbar und können sowohl für den Eingang aus der Grundein-
heit als auch für den Ausgang zu anderen Modulen verwendet werden.
• Wenn dieses Modul das letzte am Bus ist, bleibt einer der beiden Steckverbinder nicht angeschlossen.
• Ein Verpackungsbestandteil ist ein 80 mm langes Verbindungskabel.
• Ein-/Ausgänge werden <Modulname>.<Eingabe-/Ausgabename> angesprochen, z.B. „module5.relay1".
Der Name des Moduls wird im Menü Hardware > Erweiterungsmodule, Parameter Modulname eingestellt.

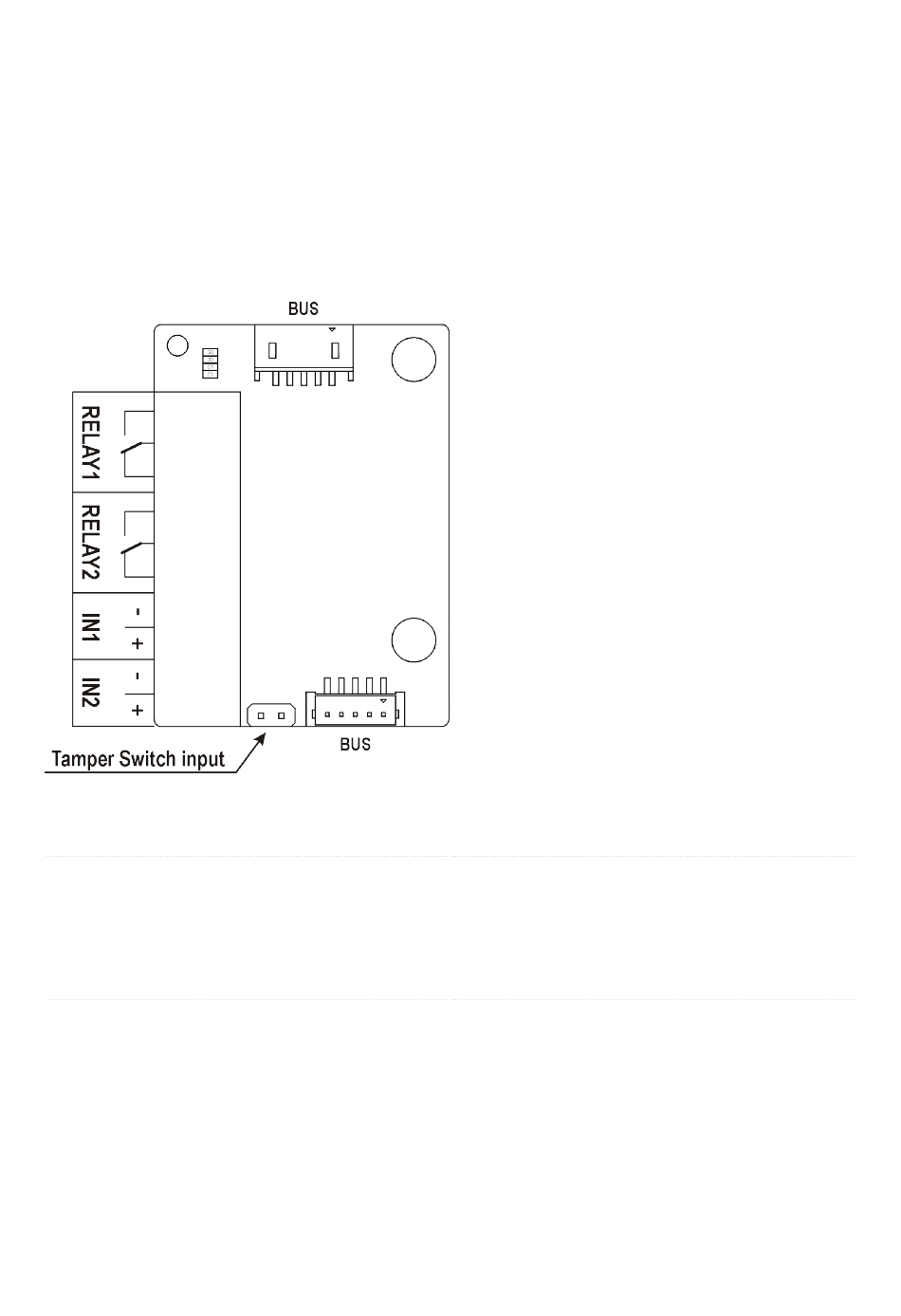

Anschlüsse und Installation
RELAIS1/2
IN1/2
MANIPULATI-
ON
Das Modul wird unter ein anderes Moduls installiert, d.h. man braucht dafür keine eigene Position zu
reservieren.
Haupt- und Erweiterungsmodule des Geräts
Klemmen RELAY1/2 mit Ausgang NO/NC Schaltkontakt 30 V / 1 A AC/DC
Klemmen IN1/2 für Eingang, nutzbar im passiven oder aktiven Modus (−30 V bis
+30 V DC)
• OFF = offen oder U
IN
• ON = kurzgeschlossen oder U
Eingang für die Verbindung mit dem Schutzschalter (9155038, 01260-001)
> 1,5V
< 1,5 V
IN
