2N IP Style Benutzerhandbuch Seite 27

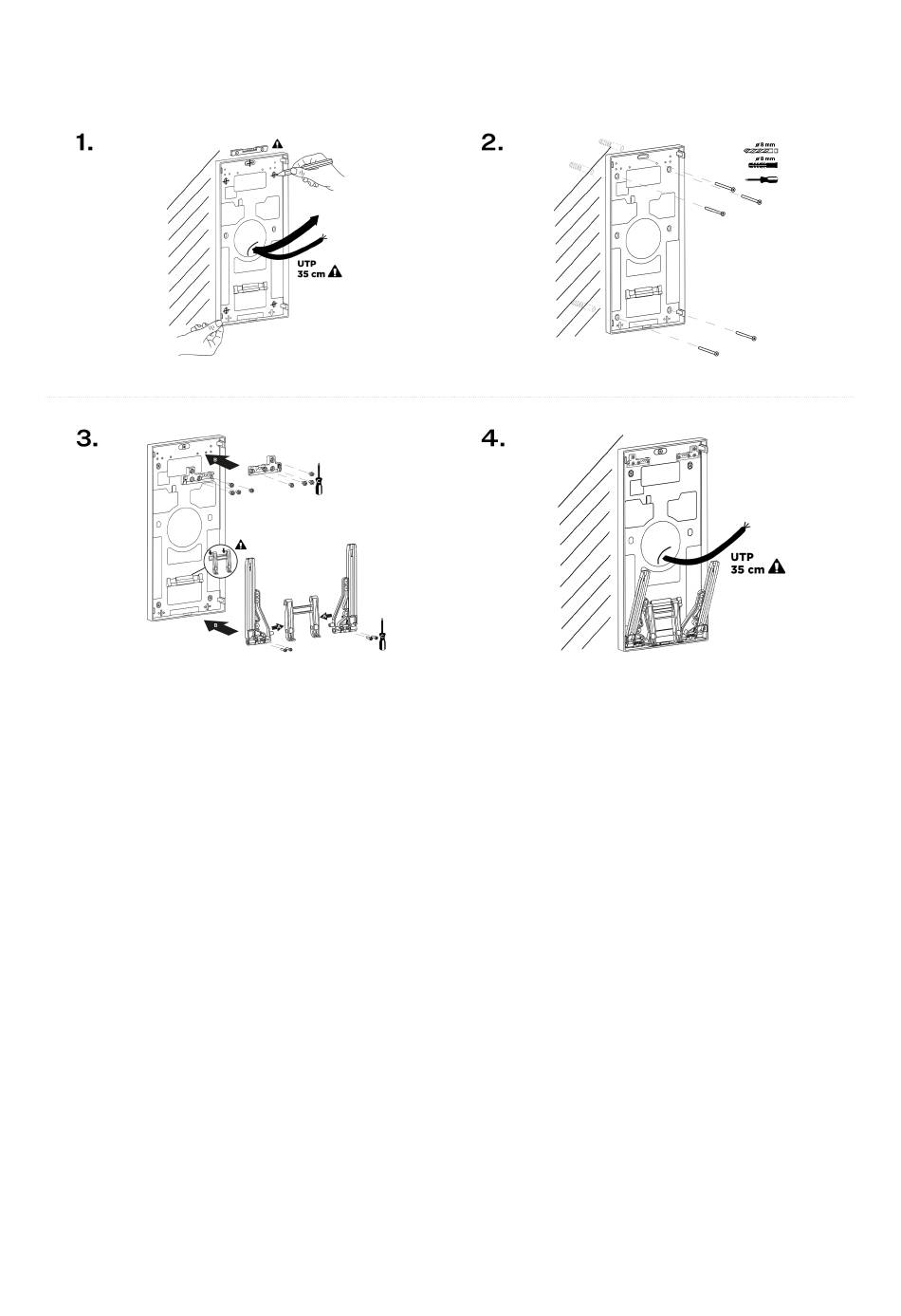

Gehäuseeinbau
1. Bohren Sie an geeigneter Stelle Löcher für die Gehäuse-Verankerung. Verwenden Sie das Gehäuse
selbst als Schablone, damit die horizontale Position erhalten bleibt und die Verkabelung an der unteren
Kante der Verkabelungsöffnung verlegt wird. Die empfohlene Länge der verlegten Verkabelung beträgt
35 cm.
2. Stecken Sie die Dübel in die Bohrlöcher und verankern Sie das Gehäuse mit den Schrauben.
3. Bringen Sie auf der rechten und linken Seite der Querstange eine Stütze an und sichern Sie ihre
Positionen mit Schrauben (3A). Bringen Sie die Gegenschlösser oben am Gehäuse an, hängen Sie die
Querstange mit den Stützen (3B) unten auf und sichern Sie alle diese Komponenten mit den Schrauben
(3C).
4. Die Gehäuse-Installation ist nun vollständig abgeschlossen.
Einsatz der Haupteinheit
Alle erforderlichen Kabel müssen für den Einsatz der Haupteinheit verlegt werden. Die empfohlene Kabellän-
ge beträgt 35 cm.
Installation
27
