2N IP Style Benutzerhandbuch Seite 24

1. Bohren Sie ein Loch für die Unterputzdose mit den Maßen 352 (H) x 167 (B) x 45 (T) mm. Entfernen Sie
bei der Dose die ausgewählte Blende, um die Kabel durchzuführen. Führen Sie die Verkabelung durch
das gewählte Loch in der Dose und stecken Sie die Unterputzdose in die erstellte Öffnung. Achten Sie
darauf, dass das Loch für die Dose tief genug ist und die Kanten der Dose mit der Wandoberfläche
fluchten. Wenn die Öffnung passend ist, verankern Sie die Position der Dose mit Schrauben und
Dübeln.
2. Setzen Sie die beiliegenden Rastnasen in die Nietmuttern ein. Die Rastnasen müssen nach oben zur
Mitte der Dose zeigen. Die Rastnasen mit 2 Riegeln ist ausschließlich für die Montage an der Unterseite
der Dose bestimmt. Befestigen Sie die Rastnasen mit Schrauben.
3. Wenn der Sitz der Raste zu tief erscheint, entfernen Sie die Rastenfistel durch Herausdrehen der
Schraube.
4. Führen Sie den Nivellierschlüssel in die Rillen des Nivelliermechanismus ein und bringen Sie ihn mit
einer Drehbewegung auf die gewünschte Höhe. Der Nivelliermechanismus ermöglicht eine Höhenver-
schiebung von bis zu 8 mm.
5. Nach dem Ausrichten das Gerät mit Hilfe der Schraube wieder verankern.
6. Mit einem Nivellierschlüssel die richtige Höhe der Rastnasen prüfen, so dass der Schlüssel mit der
Kante der Unterputzdose fluchtet und gleichzeitig die Oberfläche der Rastnasen berührt.

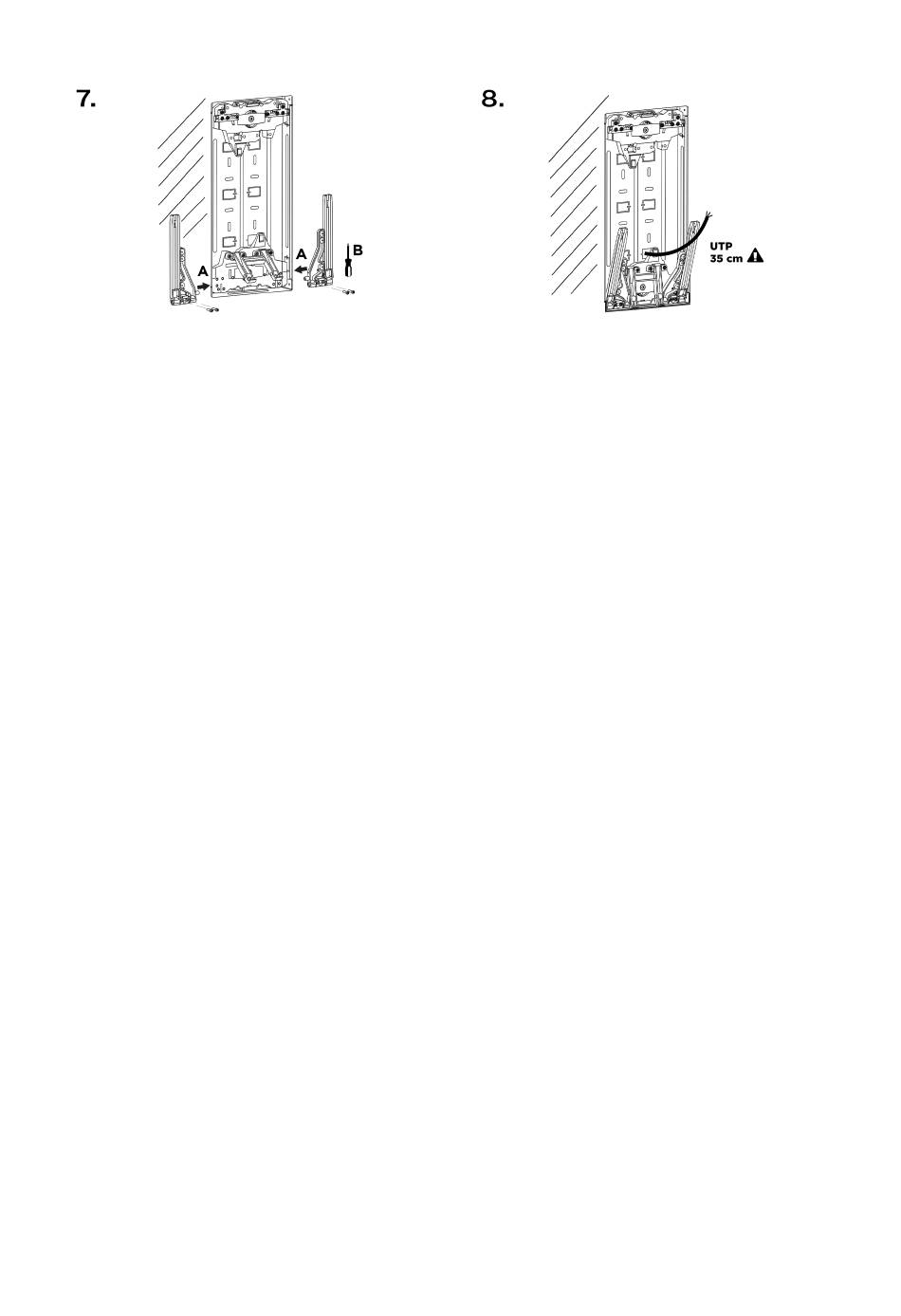

7. Platzieren Sie eine Stütze (7A) auf der rechten und linken Seite der Querstange der unteren Arretierung
und sichern Sie ihre Positionen mit Schrauben (7B).
8. Die Montage der Unterputzdose ist nun vollständig abgeschlossen.
Einsatz der Haupteinheit
Alle erforderlichen Kabel müssen für den Einsatz der Haupteinheit verlegt werden. Die empfohlene Kabellän-
ge beträgt 35 cm.
Installation
